J23H、J23W型PN25~PN320仪表针形截止阀

更新时间 2014-03-12 09:23 阅读

主要性能参数

J23H、J23W型PN25~PN320仪表针形截止阀主要性能参数
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、阀盖、阀瓣	阀杆	填料	垫片
J23W-25~320	25”	2.5~32.0	-29~425	水、蒸汽、油品	25	2Crl3	柔性石墨	18-8柔性石墨
J23H-25~320	320				1Crl8Ni9Ti	lCrl8Ni9Ti
J23W-25R~320R	25-	2.5~32.0	-40~200	醋酸类	0Cr18Nil2Mo2Ti	0Crl8Nil2Mo2Ti	聚四氟乙烯
J23H-25R~320R	320					12CrMoV
J23W-25I~320I	25-	2.5~32.0	-29~425	蒸汽、油品	12CrMoV	12CrMoV	柔性石墨
J23H-25I~320I	320

主要外形及结构尺寸

J23H、J23W型PN25~PN320仪表针形截止阀主要外形及结构尺寸(mm)
DN	L	d	M	H	H1	Do	重量/kg
6	62	12	M20×1.5	112	122	65	0.5
10	76	14	M24×1.5	124	134	65	0.9
15	90	22	M30×2	145	160	100	1.0
20	100	28	M36×2	160	160	100	1.8
25	105	34	M42×2	185	210	100	2.5

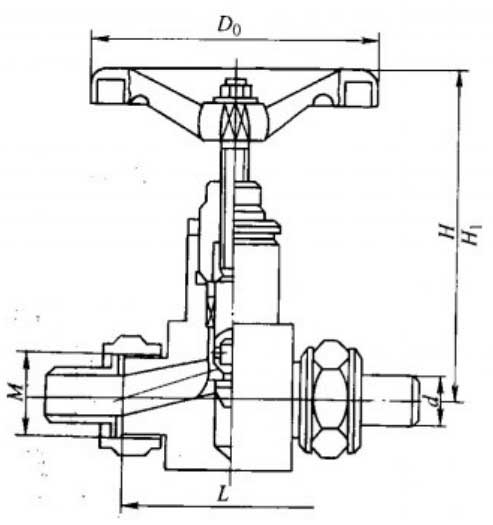

产品外形结构尺寸图

J23H、J23W型PN25~PN320仪表针形截止阀主要外形及结构尺寸图
