主要性能参数

J23H、J23W型PN160针形截止阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体阀盖	阀杆	密封面	填料
J23H—160III	160	16	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢	柔性石墨
J23W—160III	160	16	≤425	水、蒸汽、油品	铬钼钢	铬钼钢	铬钼钢	柔性石墨

主要外形及结构尺寸

J23H、J23W型PN160针形截止阀主要外形及结构尺寸(mm)数据表

DN	L	d2	d1	d	M	H	D0	重量/kg
6	150	14	6	5	M2.0×1.5	87	65	1.2
10	150	14	9	5	M2.0×1.5	112	65	1.2
20	150	18	12	7	M2.0× 1.5	127	80	2

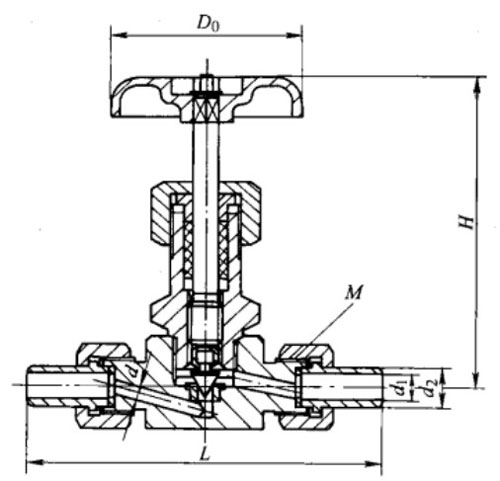

产品外形结构尺寸图
