J24H、J24N、J24W型钢制外螺纹联接角式截止阀PN25、PN40

更新时间 2014-03-13 08:42 阅读

主要性能参数

J24H、J24N、J24W型PN25、PN40钢制外螺纹联接角式截止阀主要性能参数
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、阀盖	阀瓣、阀杆	填料
J24N-25	25	2.5	≤80	一般气体、氧、氨液	碳素钢	铬不诱钢	聚四氟乙烯
J24N-40	40	4.0
J24H-25	25	2.5	≤425	水、蒸汽、油品			柔性石墨
J24H-40	40	4.0	≤150	水、然汽、油品
J24W-25P	25	2.5	≤150	弱腐蚀性介质	铬镍钛不锈钢
J24W-40P	40	4.0
J24W-25R	25	2.5		腐蚀性介质	铬镍钼钛不锈钢
J24W-40R	40	4.0

主要外形及结构尺寸

J24H、J24N、J24W型PN25、PN40钢制外螺纹联接角式截止阀主要外形及结构尺寸(mm)
DN	D	D1	L	l	H	H1	D0	重量/kg
6	14	9	71	20	152	158	65	0.7
10	18	12	77	22	172	180	80	1.1
15	22	16	93	26	288	295	120	3.3
20	28	22	107	31	338	348	140	5
25	34	27	118	32	358	370	160	6

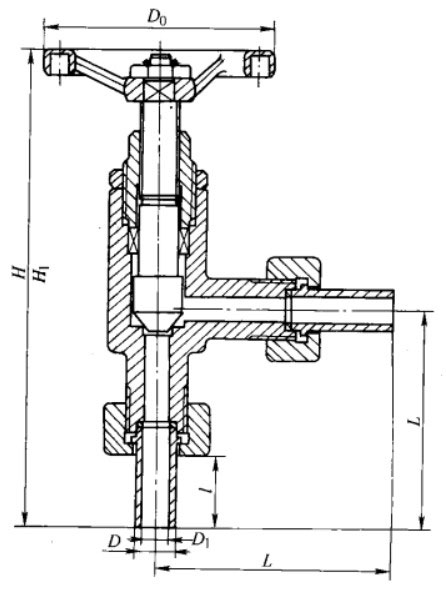

产品外形结构尺寸图

J24H、J24N、J24W型PN25、PN40钢制外螺纹联接角式截止阀主要外形及结构尺寸图
