Q11(21)F型PN25、PN40内、外螺纹放油球阀

更新时间 2014-03-15 15:15 阅读

主要性能参数

Q11(21)F型PN25、PN40内、外螺纹放油球阀主要性能参数
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、阀盖	阀杆、球体	密封面	填料
Q11F—25	25	2.5	≤150	水、蒸汽油品	碳素锻钢 >	铬镍不锈钢	PTFE	PTFE
QUF—40	40	4.0
Q11F—25P	25	2.5	≤150	腐蚀介质	铬镍不锈钢	铬镍不锈钢	RPTFE	RPTFE
Q11F—40P	40	4.0

主要外形及结构尺寸

Q11(21)F型PN25、PN40内、外螺纹放油球阀主要外形及结构尺寸(mm)
DN	G/in	L	D	H	W	重量/kg
15	Rcl/2	60	R32	58	110	0.3
20	Rc3/4	67	R38	62	110	0.4
25	Rc1	73	R45	68	110	0.5
32	Rc11/4	90	R53	75	15O	1.1
40	RC11/2	97	R63	85	150	1.6
50		112	R73	90	150	2.0

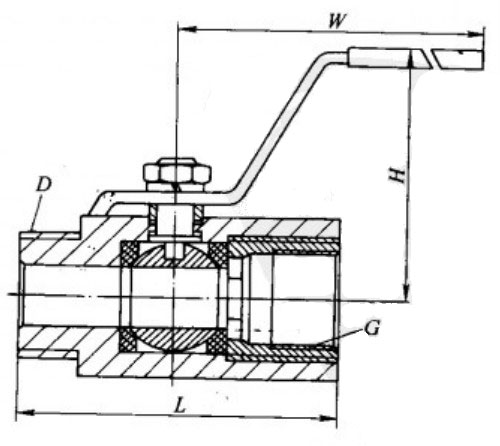

产品外形结构尺寸图

Q11(21)F型PN25、PN40内、外螺纹放油球阀主要外形及结构尺寸图
