Q11F-16、Q11F-16K、Q11F-16Q型内螺纹联接铁制球阀

更新时间 2014-03-17 09:23 阅读

主要性能参数

Q11F-16、Q11F-16K、Q11F-16Q型内螺纹联接铁制球阀主要性能参数
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	阀体、阀盖	球体	阀杆	填料、密封圈
Q11F-16	16	1.6	≤150	水、蒸汽、油品	铸铁	2Crl3	2Crl3	聚四氟乙烯
Q11F-16K	16	1.6	≤150	水、蒸汽及非腐蚀性气、液体	可锻铸铁	2CrI3	碳钢	聚四氟乙烯
Q11F-16Q	16	1.6	≤150	水、空气、油品等	球®铸铁	铬不锈钢	铬不锈钢	聚四氟乙烯

主要外形及结构尺寸

Q11F-16、Q11F-16K、Q11F-16Q型内螺纹联接铁制球阀主要外形及结构尺寸(mm)
DN	G/in	L	l	H	Lo	S(坂手)	重量/kg
15	Rcl/2	65	11	63	110	30	0.6
20	Rc3/4	75	13	63	110	34	0.7
25	Rc1	95	15	83	130	42	1.0
32	Rcl 1/4	105	17	84.5	140	52	1.55
40	Rc1 1/2	120	18	97	170	58	2.2
50	Rc2	140	20	101	185	70	3.2

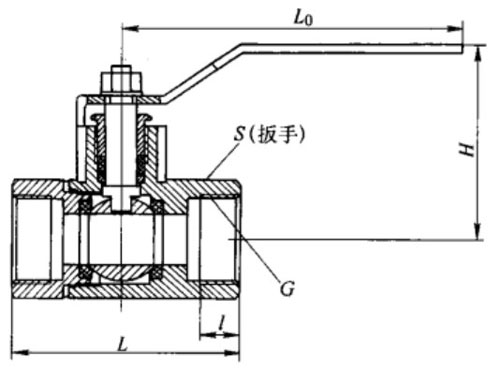

产品外形结构尺寸图

Q11F-16、Q11F-16K、Q11F-16Q型内螺纹联接铁制球阀主要外形及结构尺寸图
