J24H、J24Y型PN160、PN320外螺纹角式截止阀

更新时间 2014-03-17 09:26 阅读

主要性能参数

J24H、J24Y型PN160、PN320外螺纹角式截止阀主要性能参数
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体	阀座	阀杆	填料
J24H—160	160	16	-30~+50	氮氢混合物、氨气、液氨、铜氨液、碱液	碳钢	铬不锈钢	铬不锈钢	聚四氟乙烯
J24H—320	320	32
J24Y—160	160	16		氮氢气		碳钢堆焊硬质合金	合金钢
J24Y—320	320	32		氨

主要外形及结构尺寸

J24H-160外螺纹角式截止阀主要外形及结构尺寸(mm)
DN	L1	L2	do	D2	D1	D	H≈	H1≈	Do
10	95	119	10	10	12	17	148	162	250
15	103	134	14	14	16	22	145	162	250
25	122	157	24	24	26	35	190	212	350

J24H-320外螺纹角式截止阀主要外形及结构尺寸(mm)
DN	L1	L2	do	D2	D1	D	H≈	H1≈	Do
3	80	80	3	6	8	14	70	76	100
6	80	81	6	6	8	14	84	98	100
3	69	78	3	3	5	8	71	78	100
6	80	87	6	6	8	12	80	92	150

J24Y-160、J24Y-320外螺纹角式截止阀主要外形及结构尺寸(mm)
DN	L1	L2	do	D2	D1	D	H≈	H1≈	Do
10	130	130	11	11	13	25	200	210	250
15	140	140	15	15	17	25	195	210	250
25	165	165	23	23	25	35	225	245	300

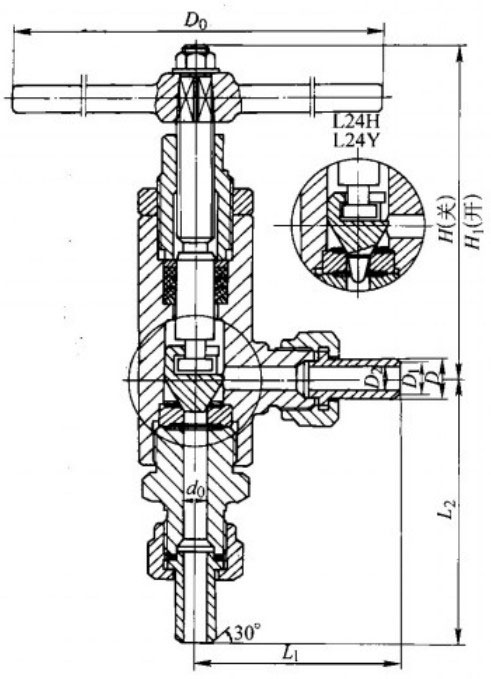

产品外形结构尺寸图

J24Y-160、J24Y-320外螺纹角式截止阀主要外形及结构尺寸图
