J29H、J29W、J49H型PN320压力计式截止阀

更新时间 2014-03-19 08:42 阅读

主要性能参数

J29H、J29W、J49H型PN320压力计式截止阀主要性能参数
型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、阀盖	阀杆	密封面	填料
J29H—320	320	32	≤200	氮>、氢气、氨	碳素钢	铬不锈钢	铬不锈钢	聚四氟乙烯
J29H—320P	320	32	≤200		铬镍不锈钢	铬不锈钢	—
J29W—320P	320	32
J29W—320R	320	32		尿素、醋酸等	铬镍钼不锈钢		—	聚四氟乙烯
J49H—320	320	32		氮、氣气、氨	碳素钢	铬不锈钢	铬不锈钢

主要外形及结构尺寸

J29H—320、J29H—320P、J29W—320P、J29W—320R压力计式截止阀主要外形及结构尺寸(mm)
DN	L	L1	H	d	M	M1	重量/kg
3	58	70	76	3	M14×l.S	M20×1.5	1
6	58	70	76	6	M14×1.5	M20×1.5	1

J49H-320压力计式截止阀主要外形及结构尺寸(mm)
DN	L	L1	H	d	z×d1	D	D1	重量/kg
3	58	60	76	3	3×φ16	φ70	φ42	2
6	S8	60	76	6	3×φ16	φ70	φ42	2

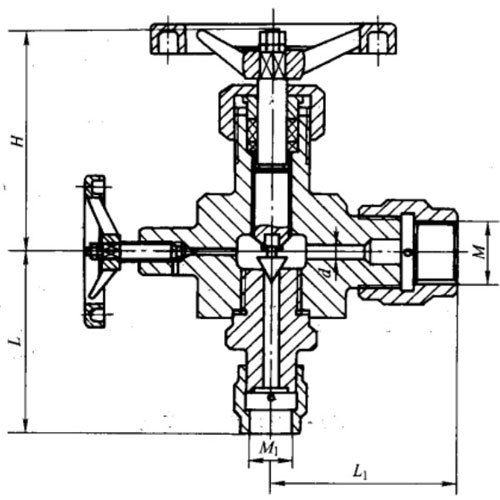

产品外形结构尺寸图

J29H—320、J29H—320P、J29W—320P、J29W—320R压力计式截止阀主要外形及结构尺寸
