主要性能参数

Q11F-20T型空调球阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体、树盖、球	阀杆	密封面	填料
Q11F-20T	20	2.0	-10≤t≤100	水	黄钢	黄铜	聚四氟乙烯	聚四氟乙烯

主要外形及结构尺寸

Q11F-20T型空调球阀主要外形及结构尺寸(mm)

DN	G/in	L	B	H	D
15	Rpl/2	51.5	10	43	83
20	Rp3/4	57.8	15	49	93
25	RP1	70	20	53	109

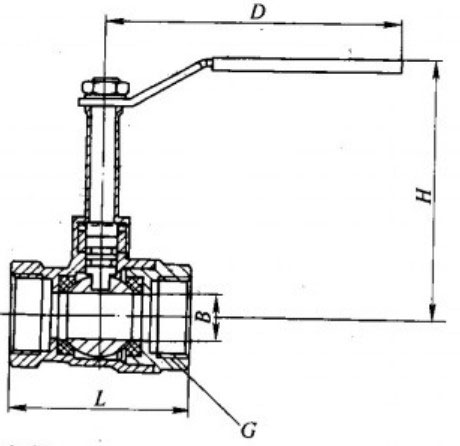

产品外形结构尺寸图
