Z942Y-100型法兰连接电动闸阀

主要性能参数

Z942Y-100型法兰连接电动闸阀主要性能参数

型号	PN	工作压力 /Mpa	适用温度 /℃	适用介质	材料
					阀体	阀盖	阀杆	阀瓣	万向顶	阀座
Z942Y-100	100	10.0	≤450	水、蒸汽	碳钢	碳钢	渗碳钢	铬相钢	渗碳钢	碳钢

主要外形及结构尺寸

Z942Y-100型法兰连接电动闸阀主要外形及结构尺寸(mm)

DN	D	D1	D2	D3	L	L1	b	d	H	h
150	350	290	250	204	450	805	46	34	1036	134
200	430	360	315	260	550	805	54	41	1172	190
250	500	430	382	313	650	885	60	41	1298	235

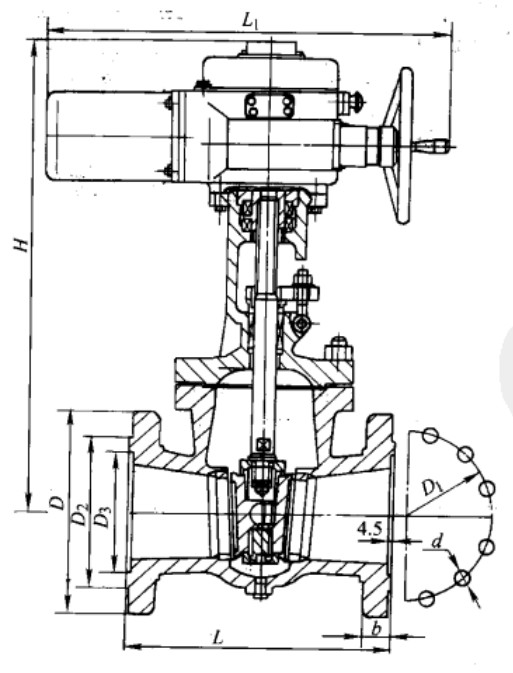

产品外形结构尺寸图
