CJc41H-16C型法兰连接波纹管截止阀

主要性能参数

CJc41H-16C型法兰连接波纹管截止阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体阀盖	阀杆	密封面	填料
CJc41H-16C	16	1.6	≤350	热媒	碳素钢	铬不锈钢	铬不锈钢	柔性石墨

主要外形及结构尺寸

CJc41H-16C型法兰连接波纹管截止阀主要外形及结构尺寸(mm)

DN	L	D	D1	D2	T	H	z x φd	D0
15	130	95	65	45	14	155	4xφ14	148
20	150	105	75	58	16	158	4xφ14	148
25	160	115	85	68	16	161	4xφ14	148
32	180	140	100	78	18	161	4xφ18	148
40	200	150	no	88	18	205	4xφ18	196
50	230	165	125	102	20	215	4xφ18	196
65	290	185	145	122	20	232	4xφ18	220
80	310	200	160	138	22	257	4xφ18	220
100	350	220	180	158	24	288	8xφ18	220
125	400	250	210	188	26	329	8xφ18	250
150	480	285	240	212	26	372	8xφ22	280
200	600	340	295	268	30	429	12xφ22	360
250	730	405	355	320	32	484	12xφ26	400

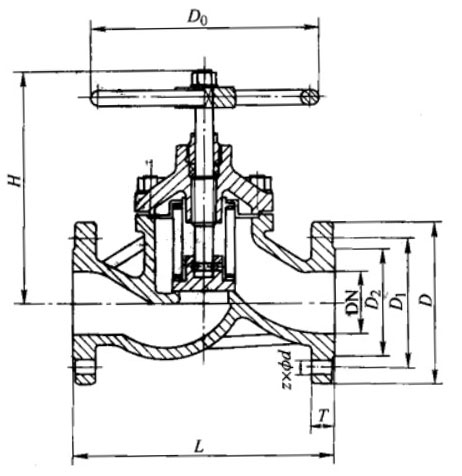

产品外形结构尺寸图
