J40HX-16G型柱塞式截止阀

主要性能参数

J40HX-16G型柱塞式截止阀主要性能参数

型号	PN	工作压力/MPa	适用温度/℃	适用介质
J40HX-16G	16	16	≤200	蒸汽、水、油品

主要外形及结构尺寸

J40HX-16G型柱塞式截止阀主要外形及结构尺寸(mm)

DN	L	D	≈H	≈H1	Do	重量/kg
25	160	115	172	207	140	6
32	180	140	196	237	160	9
40	200	150	227	276	180	11
50	230	165	250	305	200	18
65	290	185	195	248	265	31
80	310	200	222	280	265	50
100	350	220	265	340	300	70

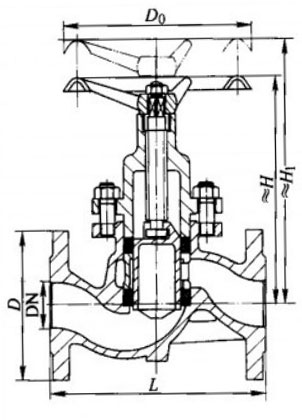

产品外形结构尺寸图
