J41T、J41H、J41F、J41W、J41X型PN10、PN25法兰连接铁制截止阀

主要性能参数

J41T、J41H、J41F、J41W、J41X型PN10、PN25法兰连接铁制截止阀主要性能参数

型号	PN	工作压力/MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、阀瓣	密封圈	阀杆	手轮
J41X—10	10	1.0	≤130	水、蒸汽	灰祷铁	—	不锈钢、碳钢	—
J41X—16	16	1.6	≤60	水	灰铸铁	黄锕	不锈钢
J41T—16K			0~200	水、气、油	可锻俦铁	黄铜	黄铜	铸铁
J41H—16K						不锈钢
J41W—16K						本体
J41F—16K			0~150	水、气、油	可锻铸铁	聚四氟乙烯	黄铜	铸铁
J41T—16			0~200	水、气、油	灰铸铁	黄铜	碳钢	铸铁
J41H—16						不锈钢
J41W—16						本体
J41F—16			0~15O	水、气、油	灰铸铁	聚四氟乙烯	碳钢	铸铁
J41H—25	25	2.5	≤425	水、气、油	碳素钢	碳素钢	铬	铸铁
J41H—25P			≤100	硝酸类	铬镍不锈钢	阀体本体	铬镍不锈钢	—
J1H—25R			≤100	酸醋类	铬镍不锈钢	阀体本体	铬镍不锈钢	—
J41H—16Q	16	1.6	≤200	水、气、油	球墨铸铁	聚四氟乙烯	2Crl3	铸铁
J41H—25Q	25		≤200	水、气、油	球墨铸铁	聚四氟乙烯	2Crl3	铸铁
J41H—25K			≤300	水、气、油	可锻铸铁	—	碳钢	—

主要外形及结构尺寸

J41T、J41H、J41F、J41W、J41X型PN16法兰连接铁制截止阀主要外形及结构尺寸(mm)

DN	L	H	Do
15	130	111	63
20	150	113	63
25	160	130	70
32	180	145	70
40	200	163	85
50	230	178	105
65	290	192	105
80	310	413	280
100	350	429	280
125	400	514	360
150	480	620	420

J41T、J41H、J41F、J41W、J41X型PN25法兰连接铁制截止阀主要外形及结构尺寸(mm)

DN	L	H	Do	重量/kg
15	130	225	180	6
20	ISO	237	180	7
25	160	246	180	9
32	180	268	180	12
40	200	323	200	16.5
50	230	360	200	23
65	290	389	240	33
80	310	404	280	42
100	350	421	280	46
125	400	450	360	70
ISO	480	561	360	102
200	600	561	480	150
250	622	561	600	195
300	711	895	800	246

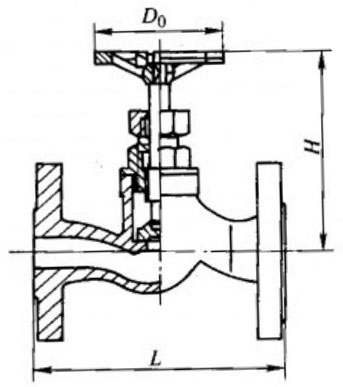

产品外形结构尺寸图
