一、产品概述：
GDQ气动高真空挡板阀(又称角阀)是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。GDQ-J型为角通型式，GDQ-S型为带预抽口的三通型式。适用的工作介质为空气及非腐蚀性气体。注：其中DN400以上底部采用死法兰n-Mb。
二、性能参数：
|
适用范围(Pa)
|
105～1.3x10-4
|
|
阀门漏率(Pa.L/S)
|
≤1.3x10-6
|
|
介质温度（℃）
|
-25～+80(密封材料为丁腈橡胶)-30～+150(密封材料为氟橡胶)
|
|
气源压力(MPa)
|
0.4～0.8
|
|
安装位置
|
DN＜300任意,DN≥300垂直
|
|
电源电压
|
标准出厂：AC220V/50Hz特殊指定：AC110V；DC24V；DC12V等
|
|
信号反馈
|
标准出厂：不带反馈信号特殊指定：磁性开关DC/AC5～240V
|

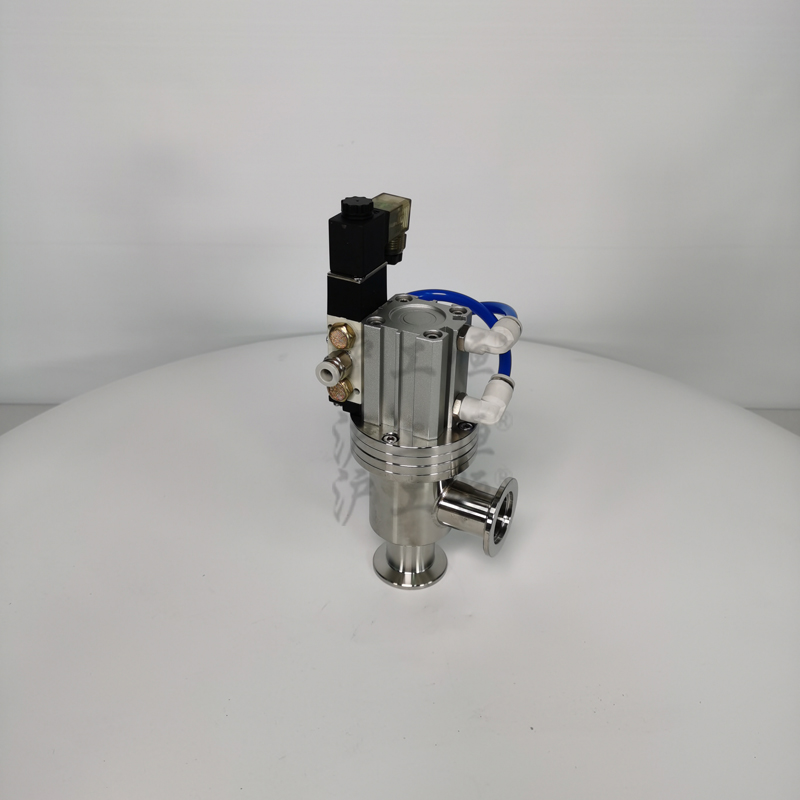

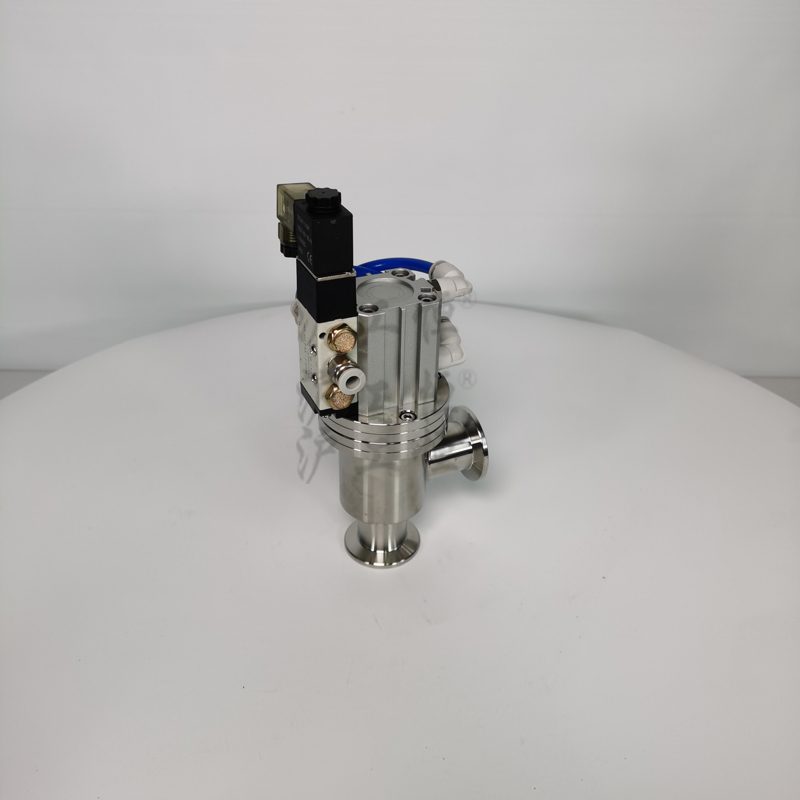

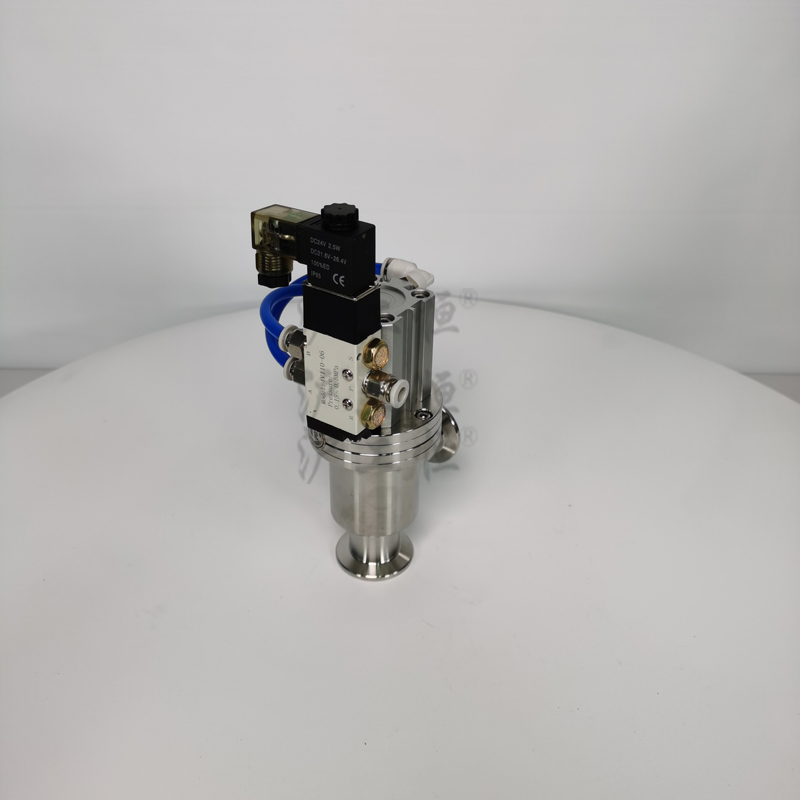

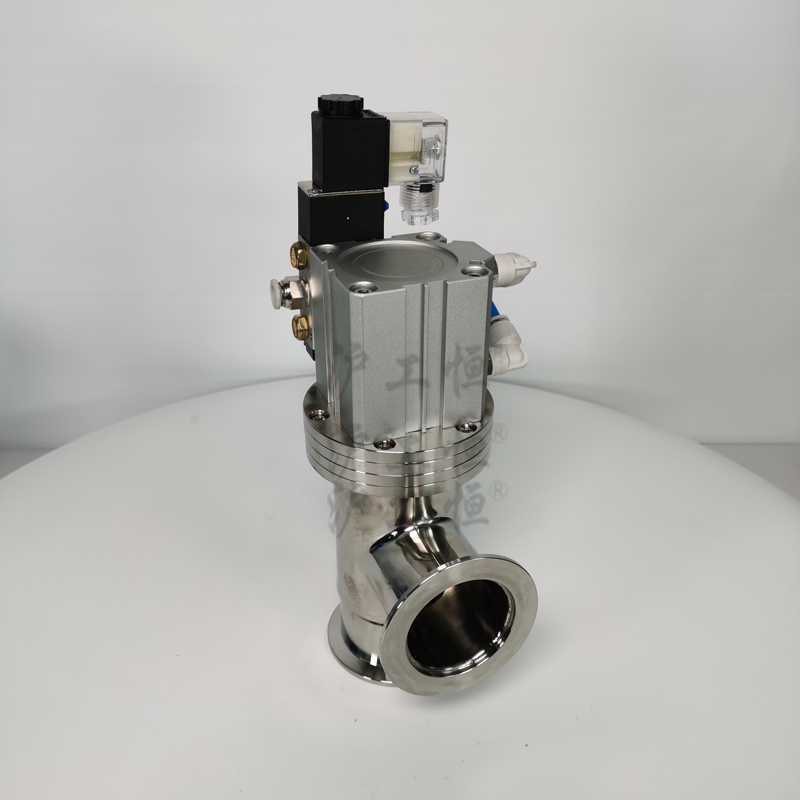

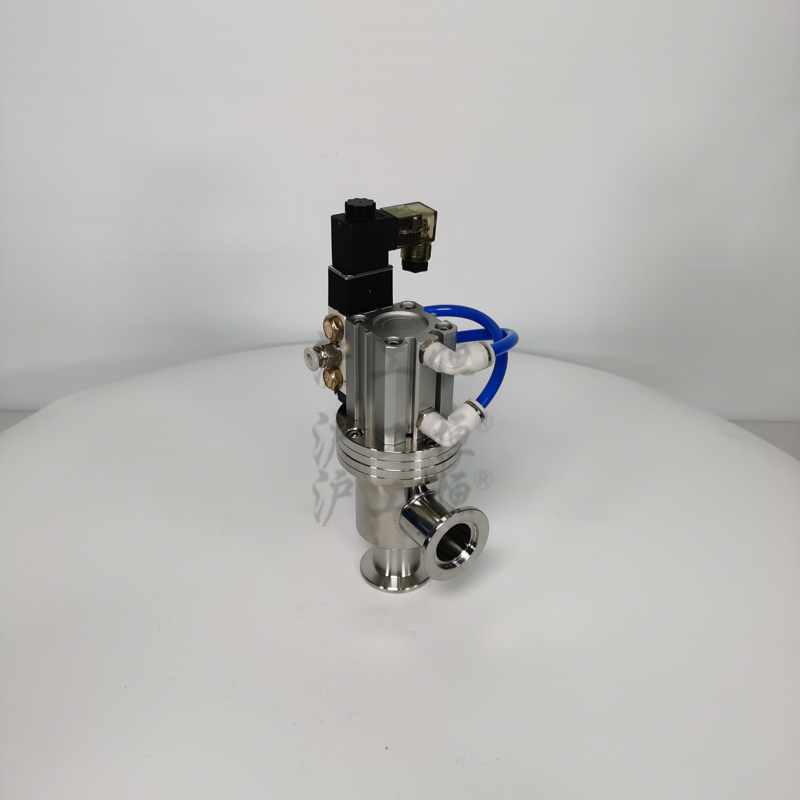

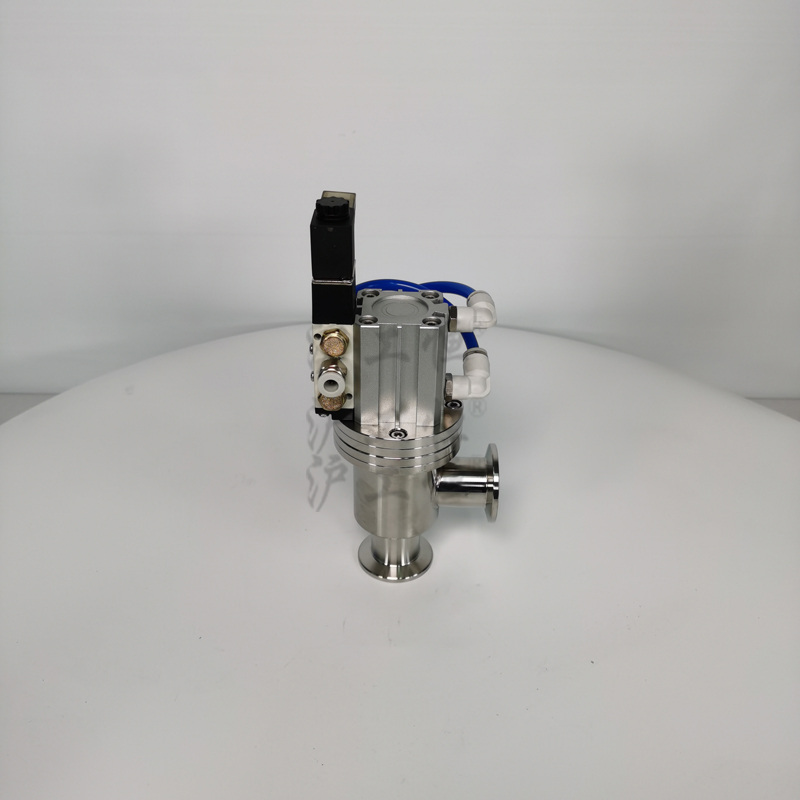

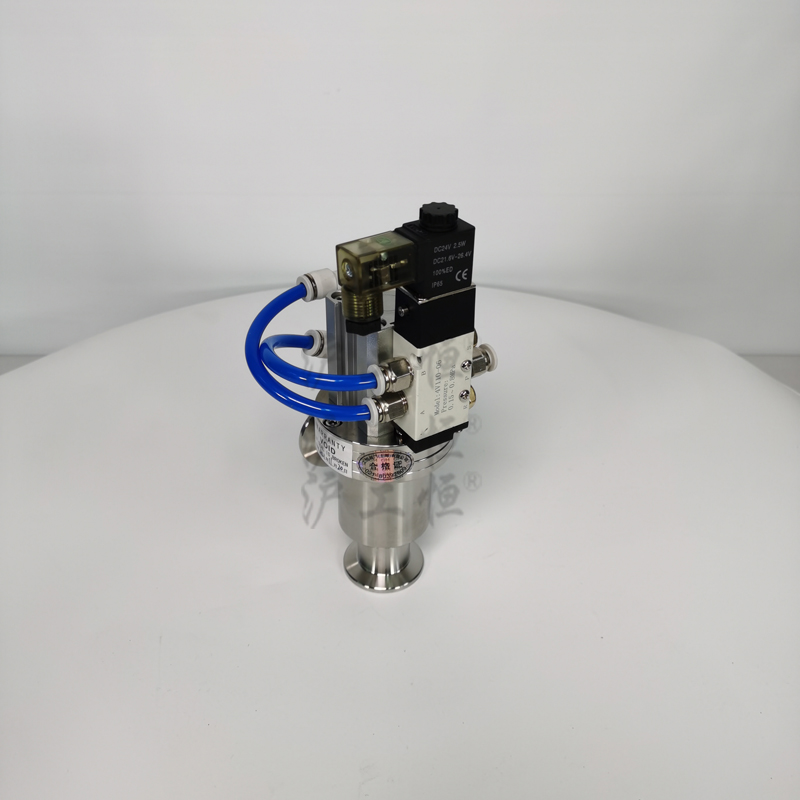

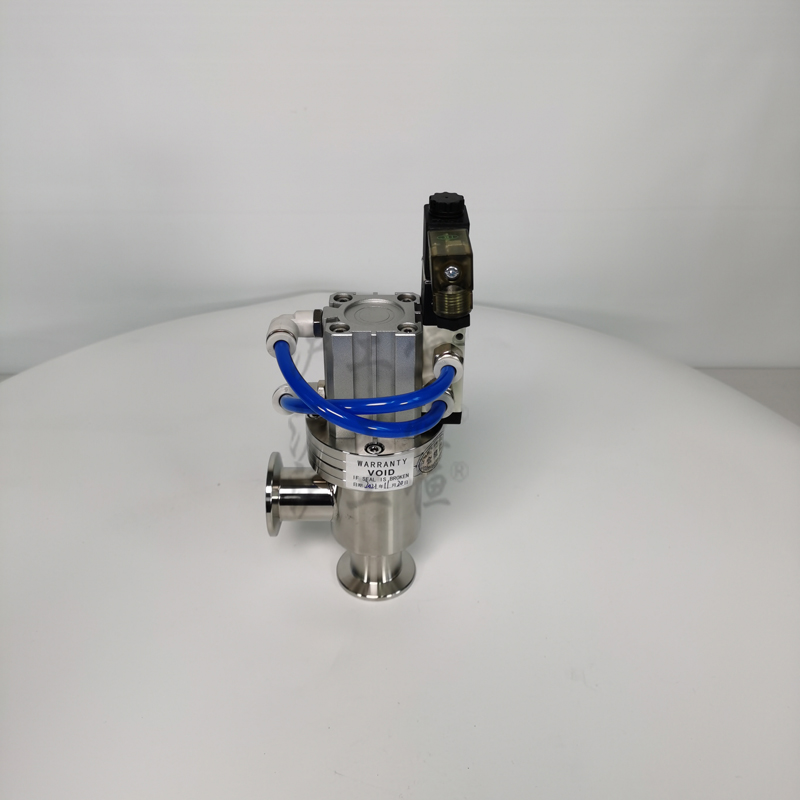

四、产品实物图：

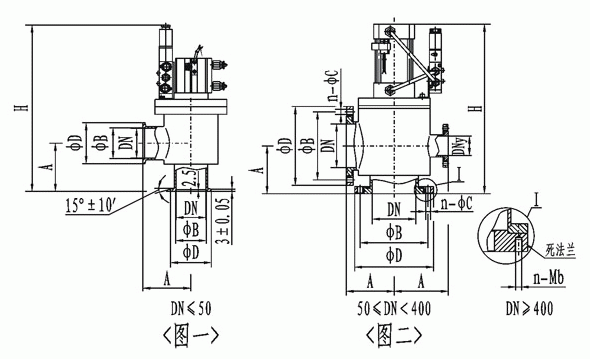

四、连接尺寸：
|
型号
|
通径(DN)
|
ΦD
|
ΦB
|
H
|
A
|
法兰标准
|
|
GDQ-J10/KF
|
10
|
30
|
12.2
|
180
|
30
|
GB4982
|
|
GDQ-J16/KF
|
16
|
30
|
17.2
|
180
|
40
|
|
GDQ-J25/KF
|
25
|
40
|
26.2
|
200
|
50
|
|
GDQ-J40/KF
|
40
|
55
|
41.2
|
210
|
65
|
|
GDQ-J50/KF
|
50
|
75
|
52.2
|
276
|
70
|
/
|
声明：本文中所有文字、数据、图片均只适用于参考， 气动高真空挡板阀 GDQ常闭型高真空挡板真空阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
