电动蝶阀

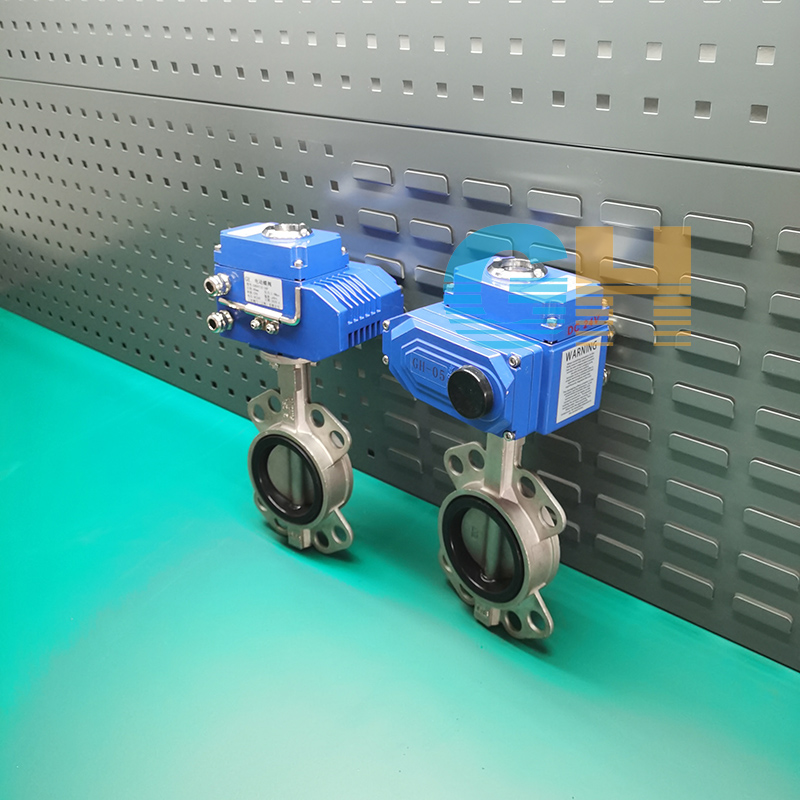

D971X-16P不锈钢304电动软密封蝶阀，不锈钢电动蝶阀

产品型号：D971X-16P
口径(DN)：DN40-DN600(mm)
压力(PN)：0.6~1.6MpaMpa
产品价格：电议

产品详情

品牌 :	GH/工恒	型号 :	D971X-16P
结构形式 :	垂直板式	加工定制 :	是
材质 :	不锈钢	连接形式 :	对夹
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式	口径 :	DN50-DN1200
公称通径 :	DN50-DN1200

产品详情
Product details

电动蝶阀属于橡胶密封蝶阀，采用先进的中线垂直板式结构，是由DZW电动执行器+软密封蝶阀构成。压力等级PN10-16=1.0-1.6MPa；口径：DN50-DN2000mm。材质：WCB铸钢碳素钢；304不锈钢/316不锈钢/304L不锈钢/316L不锈钢。

电动对夹蝶阀的优点：
1外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。
2性能优越稳定齐全，有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。
3动力损耗率低，可大量节约成本。
4技术先进，电子部分采用进口原件性能稳定，机械部分加工精细精密耐磨，带有多重保护装置以免操作不当或过载造成损坏，手电动装置可随时手动控制，紧凑的结构优化设计消除了工作噪音大的不足。
5智能一体化装置有信号4～20mA·DC输入输出，比例调节控制和定位，无需人工控制，可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。
6安装在阀门上很方便，可不用机械加工则可直接安装在手动阀门上。
7电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。

主要结束参数:

公称通经DN（mm）	50～2000		50～1600
公称药理PN（MPa）	0.6	1.0	1.6
密封试验（MPa）	0.66	1.1	1.76
强度试验（MPa）	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料:

零件名称	材料
阀体	HT250 WCB SUS304
蝶板	球墨铸铁镀镍磷不锈钢304、316
阀轴	2Cr13 SUS304
密封圈	NBR、EPDM 、VITON、PTFE
密封圈	NBR、EPDM 、VITON、PTFE

性能规范

公称通径DN(mm)		50-600
公称压力PN(MPa)		0.6		1.0
公称压力(MPa)	强度试验	0.9		1.5
	密封试验	0.66		1.1
材料	材料代码	C			R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti		ZG0Cr18N12M02Ti
	碟版	2Cr13	1Cr18Ni9Ti		1Cr18Ni12M02Ti
	阀杆	2Cr13	1Cr18Ni9Ti		1Cr18Ni12M02Ti
	密封圈	乙丙丁氰所料
	填料	柔性石墨 V型橡胶垫
适用工况	适用介质	水、蒸汽	硝酸类		醋酸类
	适用湿度	-28°C-300°C
执行器	型号	GT或AW系列
	气源压力	0.3-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	实验检验
		GBT/12230	GB12221	/	GB9131

声明：本文中所有文字、数据、图片均只适用于参考，D971X-16P不锈钢304电动软密封蝶阀，不锈钢电动蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
