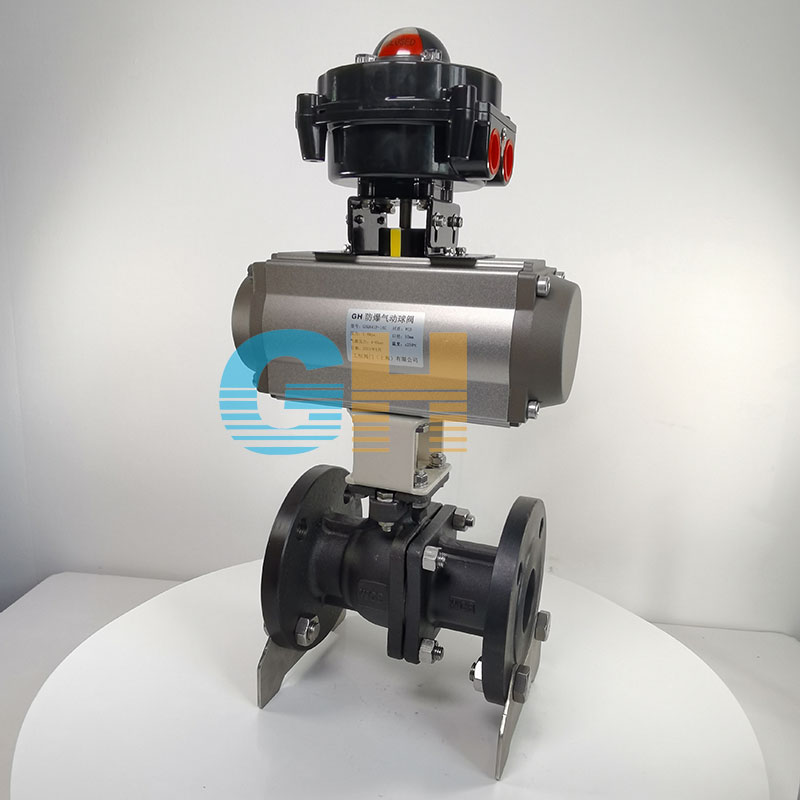

防爆型气动球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	GH/工恒	型号 :	Q947H
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN50-DN600mm
适用介质 :	水	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

气动球阀是由球阀和气动执行器组成，气动球阀的执行器工作带动阀体能快速的启闭，速度可达到秒内切断的效果。气动球阀主要分为单作用、双作用、调节型三种，在气动头上配备附件如：三联件、定位器、限位开关等，可作为节流调节流量使用。同时加配控制箱，就可在远距离的控制室内进行开关控制。应用于水处理、空气处理、冶金、油品、化工行业、造纸、印染等。

技术参数：
球阀温度：软-20℃-200℃、硬-29℃-350℃；
设计标准：GB/T12237-1989、DIN3357/1、2:API608
法兰尺寸：GB/T9113.1、JB/T79、DIN3202、IS B2002、ASME B16.10；
气缸形式：双作用、单作用（弹簧复位式）
气源压力：双作用4～8bar、单作用5～8bar

主要部件材料

阀类	传动方式	连结形式	结构形式	密封面	公称压力（MPa）	阀体材料
球阀	气动	法兰式	固定球直通	F-氟塑料 H不锈钢	1.6 2.5 4.0 6.4	按表内阀体材料代号
适用工况	适用介质	水、蒸汽、油品		304 类		316 类
	适用温度	-28℃～300℃
控制型式		双作用/单作用
作用型式		切断/调节
输入信号		电信号：0～10mA、-4～10mA 气信号20～100kPa
回信电压		AC220V/DC24V
工作介质		净化压缩压气
执行器	型号	GT系列、AW系列
	气源压力	0.4～0.7MPa

主要连接尺寸（1.6Mpa)

公称通径DN	外形尺寸			连接法兰尺寸						双作用式执行器型号
公称通径DN	L	L1	H	D	D1	D2	C	f	N-φd	双作用式执行器型号
50	178	190	260	165	125	99	20	3	4-φ18	GTD83
65	190	210	293	185	145	118	20	3	4-φ18	GTD83
80	203	247	323	200	160	132	20	3	8-φ18	GTD110
100	229	276	382	220	180	156	22	3	8-φ18	GTD127
125	356	348	468	250	210	184	22	3	8-φ18	GTD160
150	394	378	510	285	240	211	24	3	8-φ22	GTD190
200	457	524	655	340	295	266	24	3	12-φ22	GTD210
250	533	645	847	405	355	319	26	3	12-φ22	GTD255
300	610	715	980	460	410	370	28	4	12-φ22	GTD300
350	686	795	1085	520	470	429	30	4	12-φ22	GTD350
400	762	1860	1215	580	525	480	32	4	12-φ22	AW35
500	991	1860	1385	715	650	609	36	4	12-φ22	AW4
