蝶阀

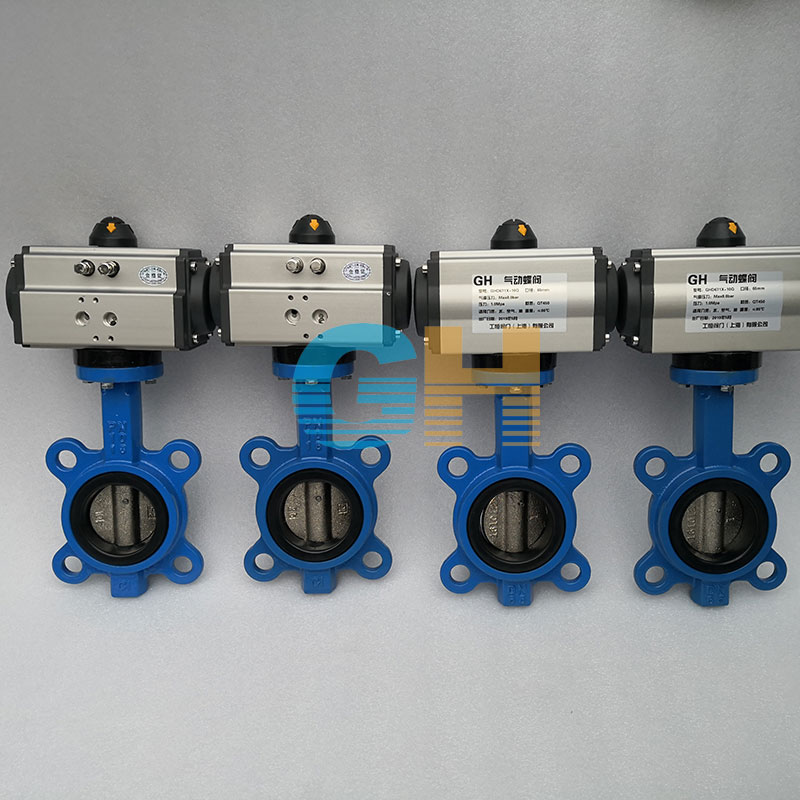

D671X-16软密封对夹式气动蝶阀

产品型号：D671X
口径(DN)：DN40~DN1600(mm)
压力(PN)：0.6~1.6MpaMpa
产品价格：电议

产品详情

加工定制 :	是	品牌 :	GH/工恒
型号 :	D671X-16	材质 :	碳钢
连接形式 :	对夹	结构形式 :	垂直板式
适用介质 :	水、空气、油品及弱腐蚀性流体	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	直通式	口径 :	50～1600
公称通径 :	50～1600

产品详情
Product details

D671X气动软密封蝶阀
一、气动软密封蝶阀特点：
（1）设计新颖、合理、结构独特，重量轻，启闭迅速。
（2）操力矩小，操作方便，省力灵巧。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、气动软密封蝶阀结构特点：
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

三、D671X气动软密封蝶阀零部件：

阀体	球墨铸铁灰铸铁铸钢不锈钢	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	阀杆	不锈钢 410 不锈钢 316 不锈钢 304 碳钢镀镍磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
阀板	不锈钢 CF8 不锈钢 CF8M 球墨铸铁镀镍磷球墨铸铁覆尼龙	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	阀座	橡胶 NBR 乙丙橡胶 EPDM 氟橡胶 VITON 硅橡胶 SEP 耐热 EPDM 耐磨 EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm
