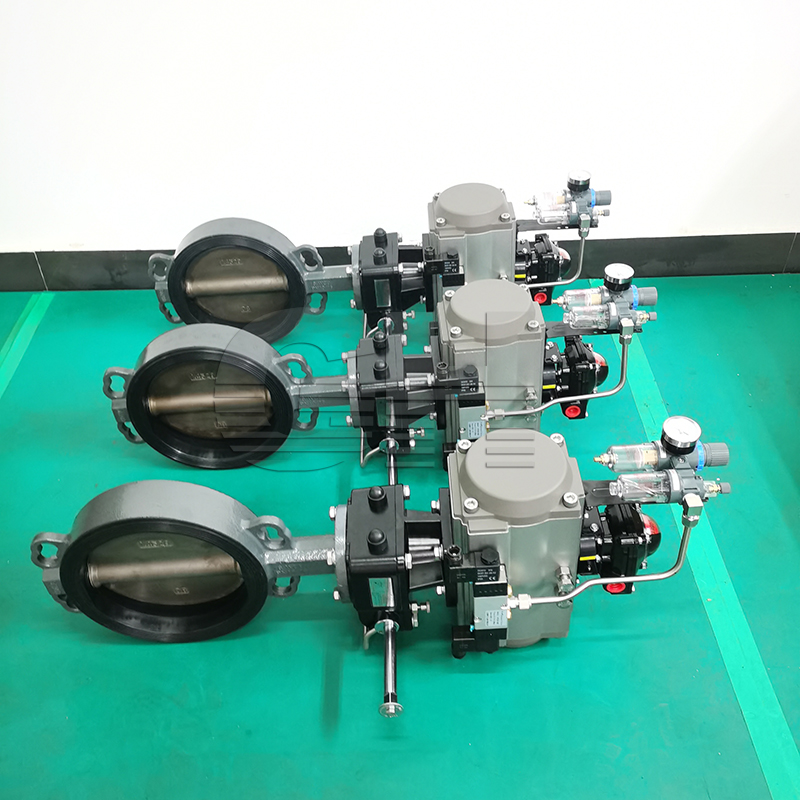

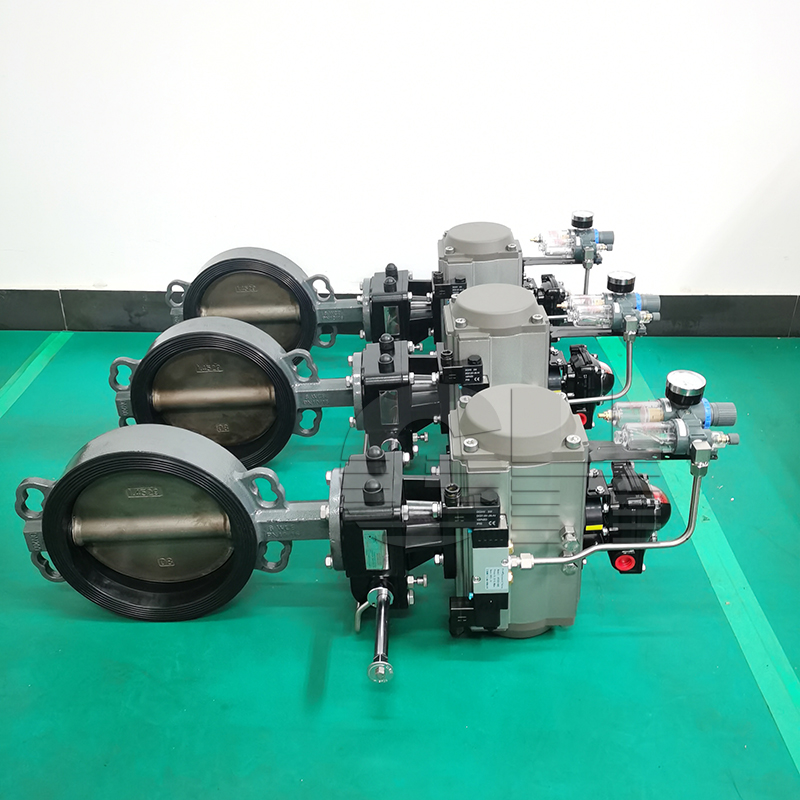

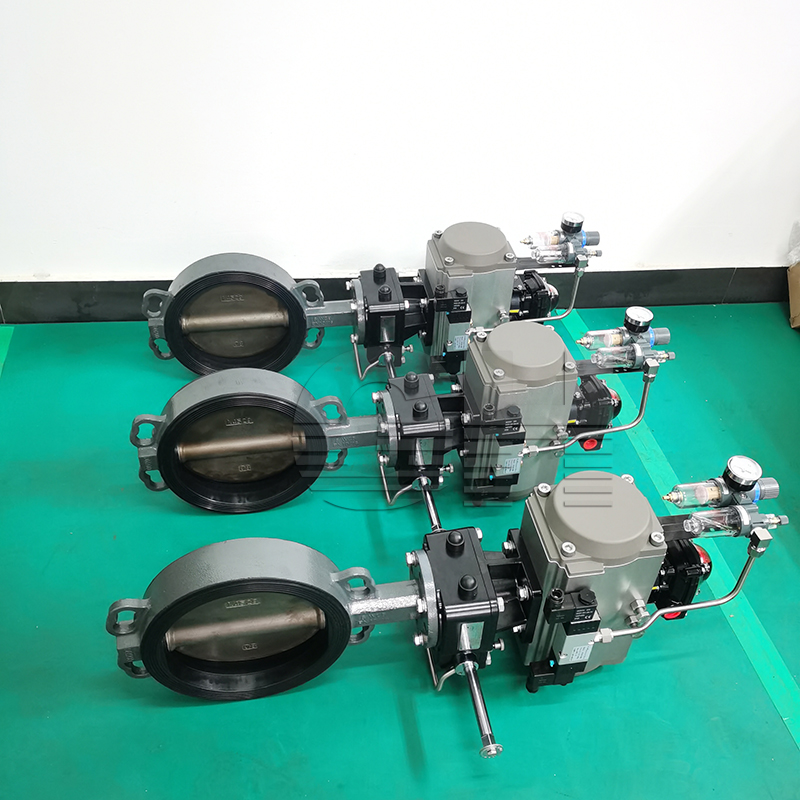

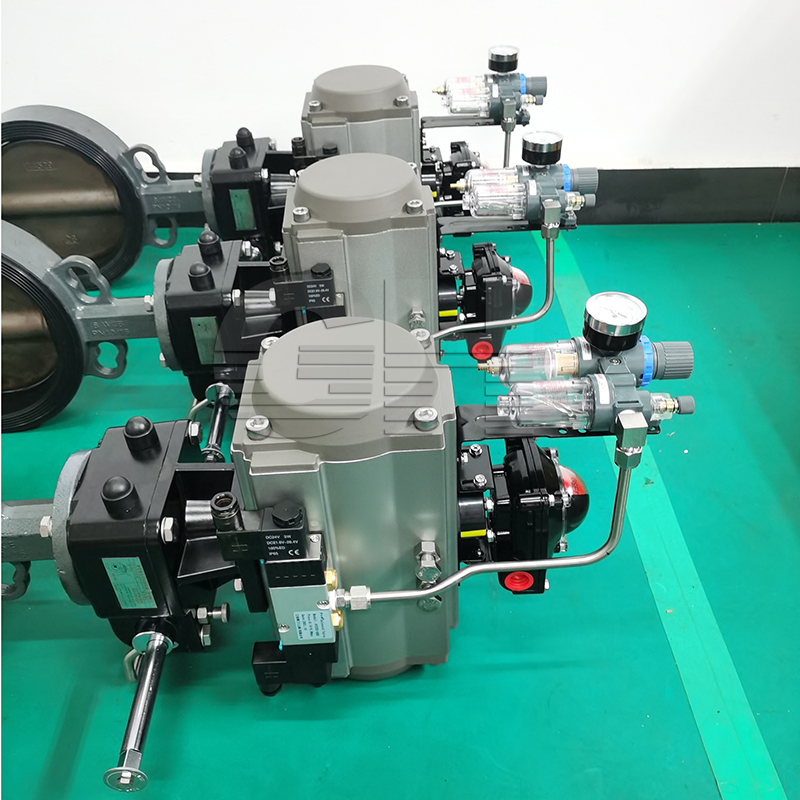

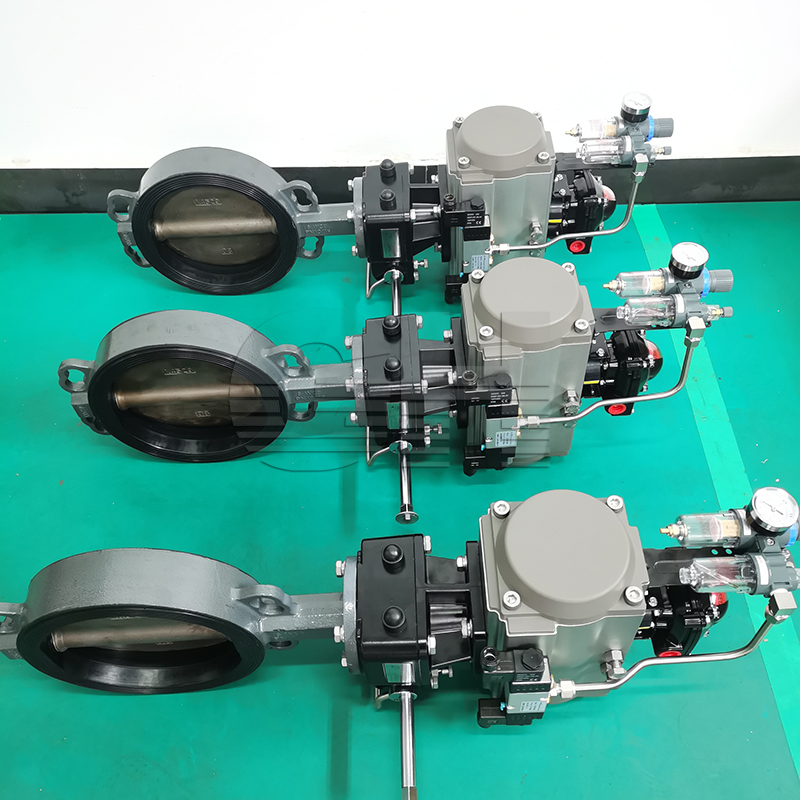

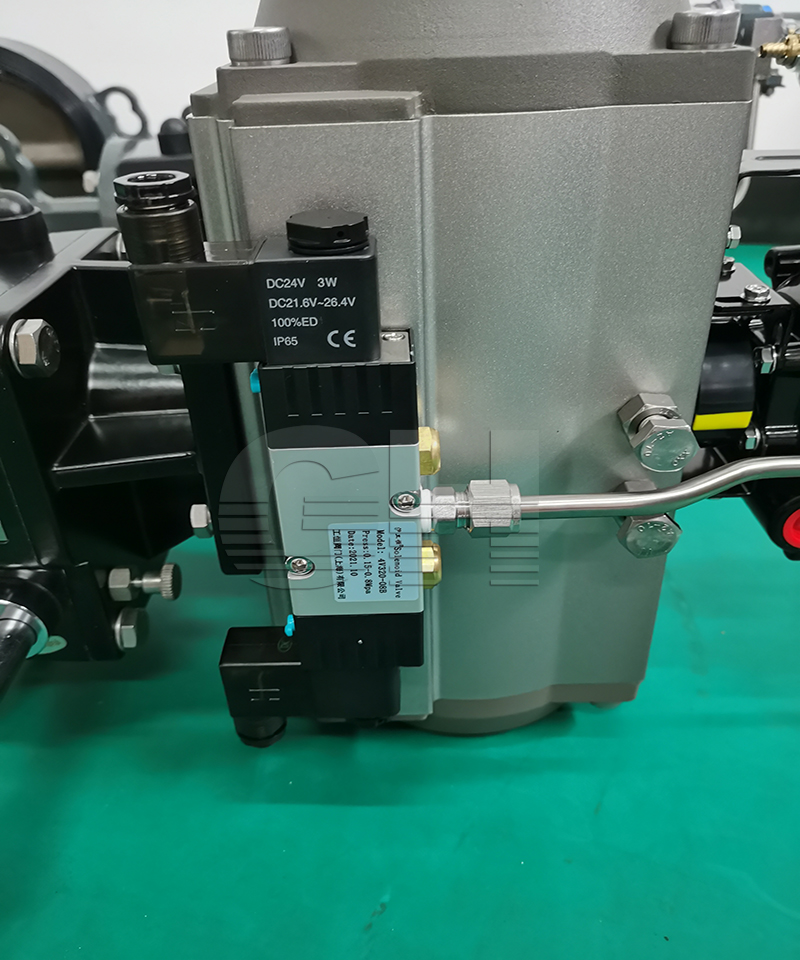

WD671XP-16C 脱硫专用气动蝶阀不锈钢阀板气动对夹软密封蝶阀双向调节开关蝶阀

产品型号：WD671XP-16C
口径(DN)：DN40~DN1600(mm)
压力(PN)：0.6-1.6Mpa
产品价格：电议

产品详情

加工定制 :	是	品牌 :	沪工恒
型号 :	WD671XP-16C	材质 :	不锈钢
连接形式 :	对夹	结构形式 :	垂直板式
适用介质 :	空气、水、污水、蒸气、煤气、油	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	直通式	口径 :	DN40-DN800
公称通径 :	DN40-DN800

产品详情
Product details

『对夹软密封蝶阀』适用于各种轻重工业及楼宇管道。【对夹软密封蝶阀】应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

产品名称	气动软密封对夹蝶阀
产品型号	D671X、D671XP、D671J、D671XN、D671F
公称通径	DN40～DN800
压力范围	1.0MPa-1.6MPa
阀体材质	铸铁、球墨铸铁、铸钢、不锈钢304/316/316L

产品概述：
对夹式软密封蝶阀主要由阀体、阀轴、阀板、阀座、加长杆及驱动机构（手柄、蜗轮蜗杆、气动装置或电动装置）等组成，靠驱动机构带动转轴及阀板旋转以实现启闭和控制流量的目的。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

结构特点：
1、设计简单、合理、结构紧凑，重量轻，启闭迅速。2、操力矩小，操作方便，省力灵巧。3、可以任何位置安装，维修方便。4、密封件可以更换，密封达到双向密封无泄漏。5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

制造标准：
设计标准：GB/T2238-1989法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78结构长度:GB/T12221-1989压力试验:GB/T13927-1992;JB/T9092-1999

主要技术参数：

公称通径	DN（mm）	50～800
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。
零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

蝶阀密封材料选用和适用温度：

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶	天然橡胶	尼龙
英语简称	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型号代号	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1
耐温度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
适用工作温度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

连接尺寸：

公称通径(DN)	L	D1	D	z-φd	H	H0	A
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380
