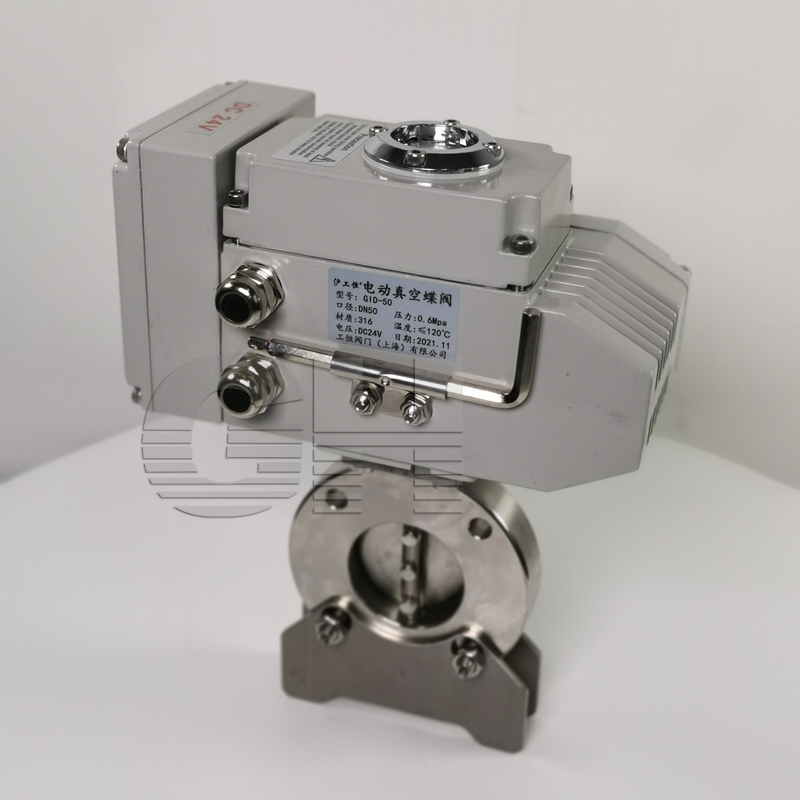

GIQ-50电动真空调节蝶阀调节型电动真空蝶阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

加工定制 :	是	品牌 :	沪工恒
型号 :	GIQ-50	材质 :	不锈钢
连接形式 :	对夹	结构形式 :	偏置板式
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	直通式	口径 :	25-400
公称通径 :	25-400

产品详情
Product details

产品简介：
防爆电动真空蝶阀GID/电动高真空蝶阀/不锈钢电动高真空蝶阀/电动真空蝶阀由防爆电动执行器和真空蝶阀组成。
应用于真空管路中，使用介质纯净空气或非腐蚀性气体。该阀可用于易燃易爆的气体真空环境中。可选装调节型。
电动真空蝶阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换(用手动转位开关或电脑控制)或外部输入信号，来实现阀门开、关或中间位置的控制，从而达到接通或切断真空管路中气流的目的。适用的工作介质为空气和非腐蚀性气体。

主要技术参数：

适用范围(Pa)	105～1.3x10-5
阀门漏率(Pa.L/S)	≤1.3x10-6
开闭时间(S)	DN≤63 20；80≤DN≤200 30；DN≥250 48
介质温度（℃）	-25～+80(密封材料为丁jing橡胶)-30～+150(密封材料为氟橡胶)
法兰标准	JB919
安装位置	任意
控制电路	标准出厂：AC220V/50Hz开关型特殊：AC380V；DC24V开关型4～20mA DC
信号反馈	标准出厂：带无源触点型特殊：4～20mA DC调节型

主要外形尺寸：

型号	通径(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GID-25	25	70	55	177	22	160	113	4-Φ7
GID-32	32	78	64	182
GID-40	40	85	70	186
GID-63	63	130	110	229	26			4-Φ9
GID-80	80	145	125	273	30	196	121	4-Φ9
GID-100	100	170	145	285	30			4-Φ12
GID-125	125	195	170	299	35			4-Φ12
GID-150	150	220	195	368	35	255	158	8-Φ12
GID-200	200	275	250	394	40
GID-250	250	330	300	426	45
GID-300	300	380	350	449	55			8-Φ14
GID-400	400	500	465	538	60	310	207	8-Φ18

声明：本文中所有文字、数据、图片均只适用于参考，GIQ-50电动真空调节蝶阀调节型电动真空蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
