GID-50~400电动真空蝶阀说明书资料介绍:

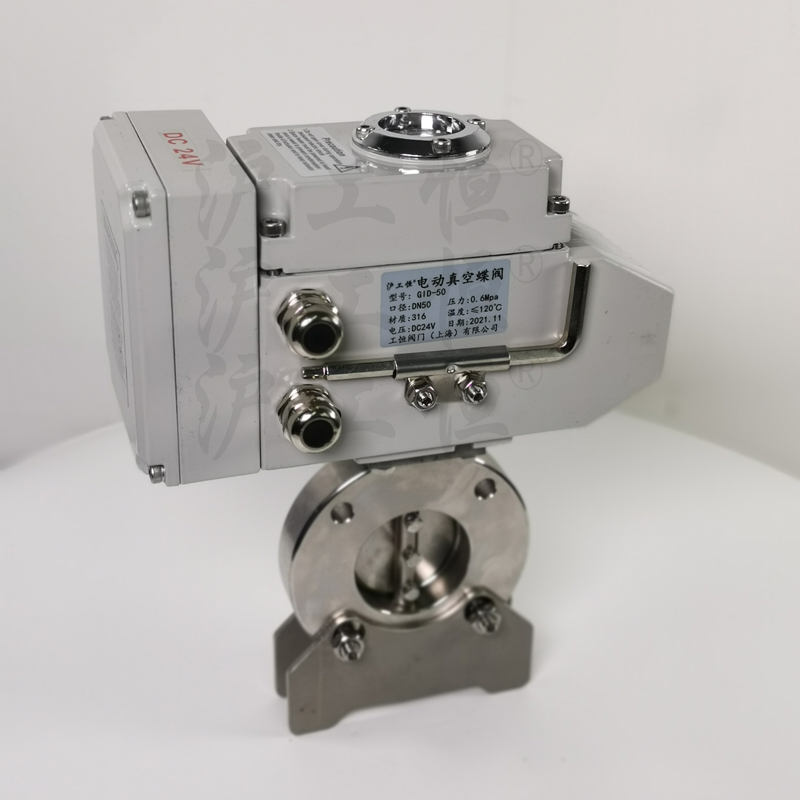

GID-50~400电动真空蝶阀:别名真空蝶阀，阀板采用夹紧结构，把阀板的密封圈夹紧，除了能用在真空状态下，也能在低压状态下使用。精小型电动执行器，普通户外开关型系列，对夹法兰连接，中心垂直板结构，不锈钢材质阀板，2Cr13不锈钢阀轴，四氟阀座软密封，阀体CF8，使用温度-150℃+150℃，使用介质：空气、非腐蚀性介质等，压力0.1MPa或者负压。
型号编制
|
D |
9 |
4 |
3 |
H |
10 |
C |
|
① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
①、阀门类型：D=蝶阀 Z=闸阀 D=蝶阀 J=截止阀 H=止回阀 Y=减压阀②、驱动方式：3=蜗轮传动 6=气动 9=电动 5=锥齿轮传动 4=正齿轮传动 空白=手动③、连接方式：4=法兰连接 6=焊连接 1=内螺纹连接 2=外螺纹连接④、结构形式：0=单偏心1=中心垂直板2=双偏心结构3=三偏心结构⑤、密封材质：SH=双向压2cr13不锈钢 F46=全衬聚四氟乙烯⑥、压力等级（PN）：10-16⑦、阀体材质：C=碳钢 P=304不锈钢 R=316不锈钢 未填写=铸铁
用途:
广泛用于食品、制药、生物科技、油品提炼及其他真空系统中使用。
特点:
1、中线垂直板结构，密封性能好流体能力强。2、制造成本低于其他类型阀门，尤其是制造大口径阀门。3、阀板把密封圈夹起来安装的，维修拆卸方便。4、对夹法兰式连接，两端法兰直接装阀门就可以。
执行标准:
设计制造：GB/T12238结构长度：GB12221-2005供货要求：GB/T12252-2005压力试验：GB/T13927-2008试压检验：GB/T13927-1992
性能参数
|
压力等级（MPa） |
负压 |
负压 |
负压 |
负压 |
|
阀门强度试验压力（MPa） |
负压 |
负压 |
负压 |
负压 |
|
阀门密封试验压力（MPa） |
负压 |
负压 |
负压 |
负压 |
|
适用温度℃ |
-29℃+150℃ |
|
主要材质 |
CF8 |
|
连接形式 |
对夹法兰式 |
|
启闭形式 |
精小型电动执行器 |
|
适用介质 |
气体、液体等真空管路介质 |
|
连接标准 |
GB/T6070 |
外形连接尺寸
|
型号 |
通径(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-50A |
50 |
110 |
90 |
218 |
26 |
160 |
113 |
4-Φ9 |
|
GID-63A |
63 |
130 |
110 |
229 |
32 |
|
GID-80A |
80 |
145 |
125 |
272 |
196 |
121 |
8-Φ9 |
|
GID-100A |
100 |
165 |
145 |
282 |
|
GID-125A |
125 |
200 |
175 |
300 |
35 |
8-Φ11 |
|
GID-150A |
150 |
225 |
200 |
369 |
255 |
158 |
|
GID-200A |
200 |
285 |
260 |
399 |
45 |
12-Φ11 |
|
GID-250A |
250 |
335 |
310 |
427 |
50 |
|
GID-300A |
300 |
425 |
395 |
471 |
55 |
12-Φ14 |
|
GID-400A |
400 |
510 |
480 |
546 |
60 |
310 |
207 |
16-Φ14 |
声明：本文中所有文字、数据、图片均只适用于参考，GID-50电动真空蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
