一、产品介绍：

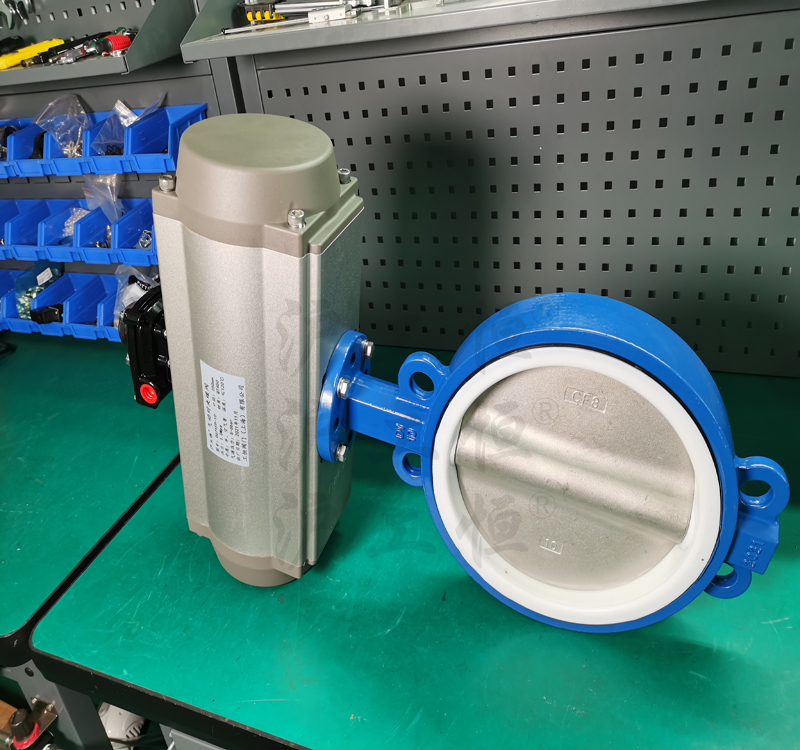

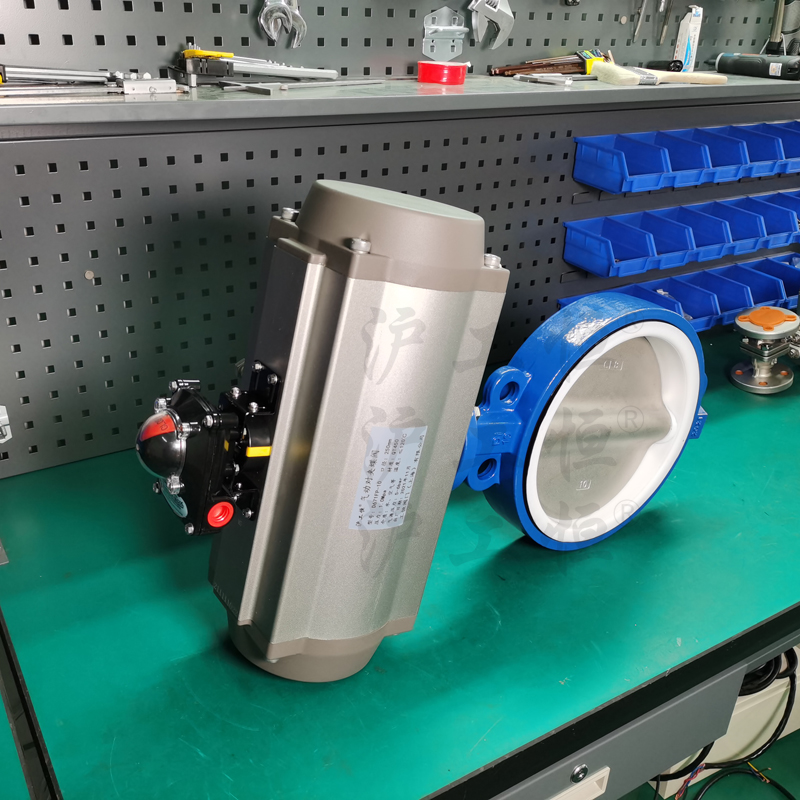

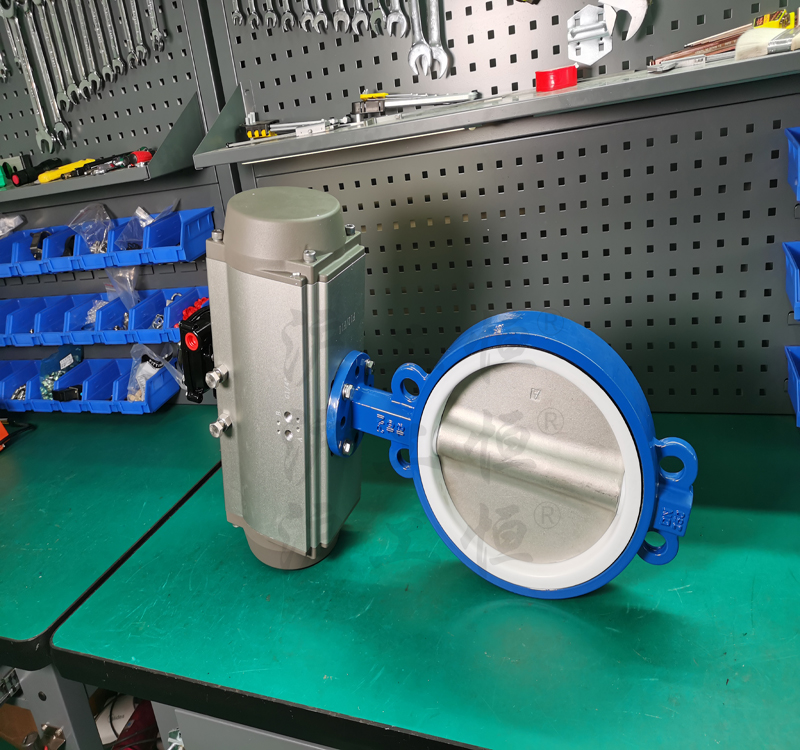

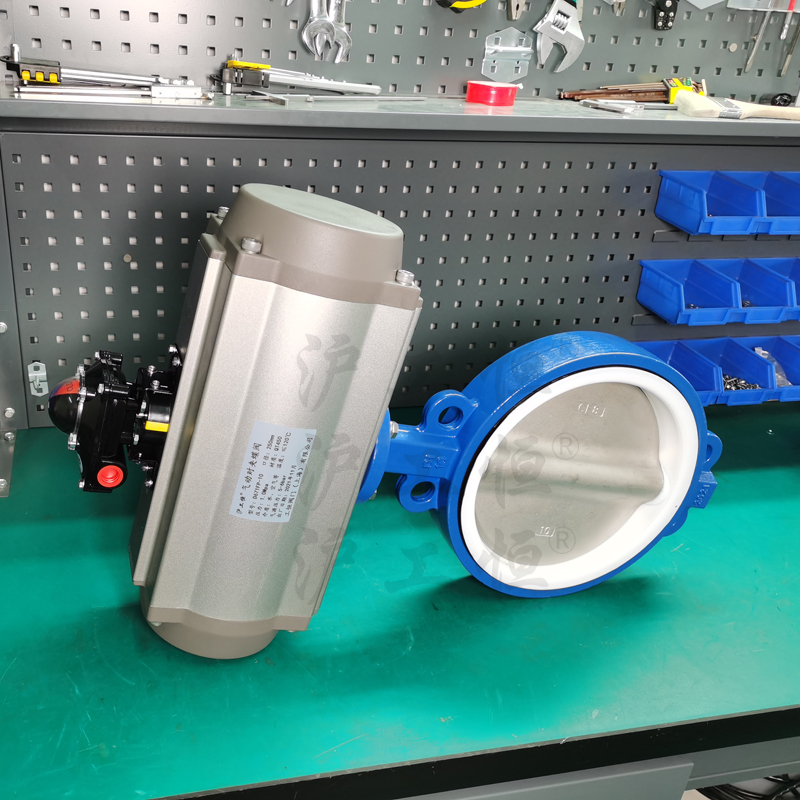

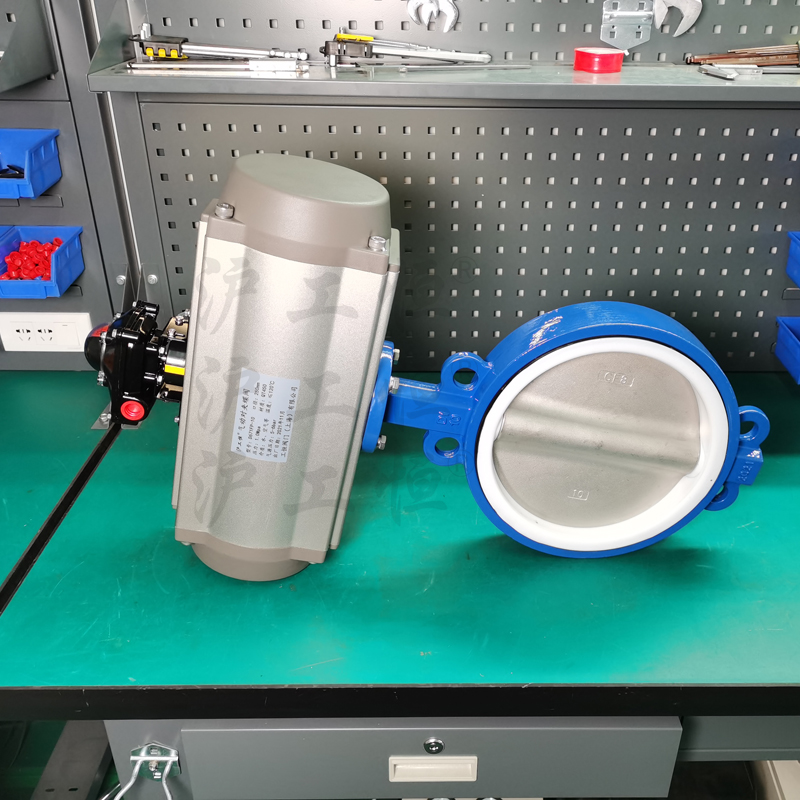

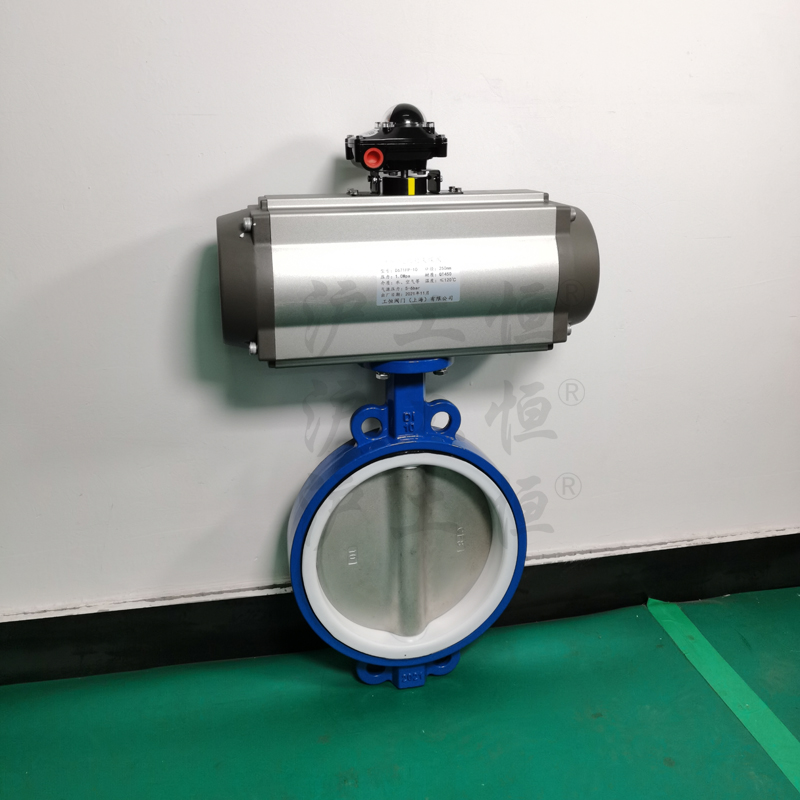

由气动活塞式执行器、橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:（1）设计新颖、合理、结构独特，重量轻，启闭迅速。（2）操力矩小，操作方便，省力灵巧。（3）可以任何位置安装，维修方便。（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。（5）密封材料耐老化、耐腐蚀，使用寿命长等特点。
二、主要技术参数：
1、阀体
|
阀体形式
|
直通铸造蝶阀
|
|
公称通径
|
DN50～1000mm
|
|
公称压力
|
PN1.0、1.6MPa
|
|
法兰标准
|
JISB220、JB/T79、ANSIB16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
|
连接形式
|
法兰式、对夹式
|
|
阀盖形式
|
一体式
|
|
压盖型式
|
压盖压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填
|
|
阀板形式
|
垂直板式(蝶形)
|
|
流量特性
|
调节型(近似等百分比)、开关型(线性)
|
2、执行机构
|
执行器型号
|
GT系列、SR系列、AT系列、AW系列单双作用气动执行器
|
|
供气压力
|
400～700KPa
|
|
气源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
环境温度
|
-30～+70℃
|
|
作用形式
|
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)--失气时阀位保持(FL)
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
三、主要性能指标：
|
公称通径
|
DN（mm）
|
50～1000
|
|
公称压力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
试验压力
|
强度试验
|
0.9
|
1.5
|
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
0.6
|
0.6
|
0.6
|
|
适用介质
|
空气、水、污水、蒸气、煤气、油品等。
|
|
驱动形式
|
气动传动
|
四、零件材料
|
零件名称
|
主要材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
声明：本文中所有文字、数据、图片均只适用于参考，气动对夹式四氟蝶阀D671F-16Q-DN250性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
