蝶阀

DMF-0.5型电磁式煤气安全阀

DMF-0.5型电磁式煤气安全阀

产品型号：DMF-0.5
口径(DN)：100～2000(mm)
压力(PN)：0.05Mpa
产品价格：电议

产品详情

产品概述

主要性能参数

产品外形结构尺寸

DMF-0.5型电磁式煤气阀外形结构尺寸(mm)
DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	120	360	250	460	10	4-12
150	225	260	200	145	510	250	510	14	8-18
200	280	315	252	145	410	250	565	14	8-18
250	335	370	310	180	520	280	620	16	12-18
300	395	435	362	180	580	300	670	16	12-23
350	445	485	412	180	630	300	720	16	12-23
400	495	535	462	200	680	300	770	20	16-23
450	550	590	518	250	740	300	820	20	16-23
500	600	640	570	250	780	300	860	22	16-23
600	705	755	670	270	895	320	960	22	20-25
700	810	860	775	270	1010	400	1060	22	24-25
800	920	975	880	270	1125	400	1150	22	24-30
900	1020	1075	980	270	1225	400	1250	24	24-30
1000	1120	1175	1080	300	1345	500	1360	24	28-30
1200	1340	1400	1295	300	1525	500	1500	24	32-34
1400	1560	1620	1510	300	1775	500	1800	24	36-34
1600	1760	1820	1710	350	1990	700	2100	24	40-41
1800	1970	2045	1970	350	2190	700	2350	24	40-41
2000	2180	2265	2110	350	2390	700	2600	24	48-48

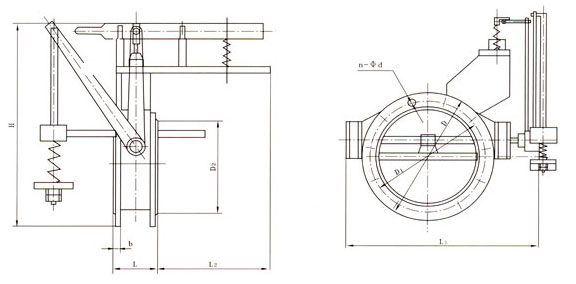

产品外形结构尺寸图

DMF-0.5型电磁式煤气阀外形结构尺寸图

声明：本文中所有文字、数据、图片均只适用于参考，DMF-0.5型电磁式煤气安全阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
