蝶阀

D941H电动法兰硬密封蝶阀PN2.5～PN10
D941H电动法兰硬密封蝶阀PN2.5～PN10
产品型号：D941H
口径(DN)：500～2400(mm)
压力(PN)：0.25～1.0Mpa
产品价格： 电议
在线咨询
  • 产品详情

    产品概述

    D941H电动法兰硬密封蝶阀PN2.5～PN10作为新一代调速型蝶阀，本阀从设计思路上改变了传统的靠机械变速来完成蝶板开关速度变化的模式，根据蝶板不同位置的动作特点，从电动驱动控制上进行了全新的设计。电动法兰蝶阀采取改电动装置输入电流的频率，进而调整电动装置的转动速度和输出力矩，以达到控制蝶板开工关速度，实现蝶板快关、慢关两阶段关闭或慢开、快开两阶段开启的目的。与液控蝶阀具有同样的功能。本阀适用于介质为水、海水的管路的　泵出口位置，作为闭路阀兼有止回阀的特性，用以避免和减少管路系统中介质的倒流和水锤冲击，保护管路．对于电厂、水厂等工作电源十分可靠的场合尤其适用。

    产品特点

    1. 电动启闭，具有任意调整、止回和截止功能。操作方便，可靠。
    2. 本阀可连续实现慢开、快开或快关、慢关的动作，并有效的防止了泵出口介质倒流和水锤的产生。
    3. 节能驱动，与普通蝶阀同样的驱动电机即可实现快关段高速小转矩和慢关低段大转矩的功能。
    4. 安装在泵出口时，本蝶阀同时具有止回啊和闸阀的共同功能，因此可以一阀代两阀，节约安装空间，节省管网造价。
    5. 流阻小。本阀全开时流阻系数不超过0.3，因此可以节约能源，降低管路的运行费用。
    6. 当发生事故或停电时，可以通过手动操作控制蝶阀启闭。



    主要技术参数

    D941H电动法兰硬密封蝶阀PN2.5～PN10主要技术参数
    公称压力（MPa） 　0.25 0.6 1.0
    公称通经（mm） 1000～2400 800～2400 500～1600
    试验压力 强度试验 0.375 0.90 1.5
    密封试验 0.275 0.66 1.1
    适用介质 水、海水
    适用温度（℃） ≤80℃
    安装方式 立式、卧式

    执行标准

    D941H电动法兰硬密封蝶阀PN2.5～PN10执行标准
    设计制造 法兰连接尺寸 结构长度 压力试验
    GB12238 GB2555-2526-8 GB12221 GB/T13927

    主要零部件材料

    D941H电动法兰硬密封蝶阀PN2.5～PN10主要零部件材料
    零件名称 材料
    阀体 球墨铸钢、铸钢、合金钢、不锈钢
    蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
    密封圈 各种橡胶、聚四氟
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨O

    主要外形尺寸

    D941H-2.5电动法兰硬密封蝶阀主要外形尺寸（mm)
    PN DN L A H1 h3 DO B1 B2 B3 B4
    0.25MPa 1000 410   817 1303 400 225 709 303 770
    1200 470 1200 812 1529 400 225 709 303 760
    1400 530 1400 1020 1692 400 225 728 303 760
    1600 600 1600 1145 1885 400 275 843 385 778
    1800 670 1800 1315 1924 400 275 879 385 792
    2000 760 2000 1670 2095 400 275 969 450 856
    2200 840 2200 1739 2487 400 430 1103 540 995
    2400 910 2400 1699 2595 400 430 1103 540 995

    D941H-6电动法兰硬密封蝶阀主要外形尺寸（mm)
    PN DN L A H1 h3 DO B1 B2 B3 B4
    0.6MPa 800 318   667 1190 500 175 583 230 683
    900 330   745 1245 400 225 709 303 770
    1000 410   817 1303 400 225 709 303 760
    1200 470 1200 912 1529 400 225 728 303 760
    1400 530 1400 1041 1693 400 275 843 385 778
    1600 600 1600 1145 1885 400 275 879 385 792
    1800 670 1800 1346 1924 400 275 969 450 856
    2000 760 2000 1670 2095 400 430 1103 540 995
    2200 840 2200 1739 2487 400 430 1103 540 995
    2400 910 2400 1850 2595 400 430 1103 540 995

    D941H-10电动法兰硬密封蝶阀主要外形尺寸（mm)
    PN DN L A H1 h3 DO B1 B2 B3 B4
    1.0MPa 500 229   548 943 500 145 533 162 610
    600 267   583 985 500 175 583 230 683
    700 292   612 1075 500 175 583 230 683
    800 318   677 1190 400 225 709 303 770
    900 330   745 1245 400 225 709 303 760
    1000 410   817 1303 400 225 728 303 760
    1200 470 1200 948 1529 400 275 843 385 778
    1400 530 1400 1158 1692 400 275 879 385 792
    1600 600 1600 1285 1885 400 275 969 450 856

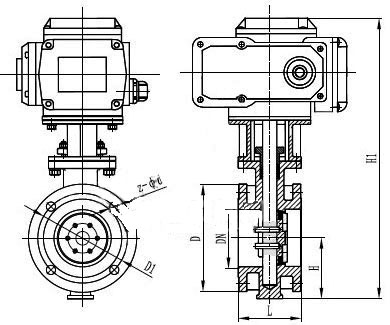

    产品外形结构尺寸图：

    D941H电动法兰硬密封蝶阀PN2.5～PN10外形尺寸图



    安装注事事项:

    1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
    2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
    3、安装时请注意阀门关闭状态承压方向。
    4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
    5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
    6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
    7、阀门做压力试验时，不准用单法兰进行安装试压，采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
    8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
    9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
    10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在一次接通电源前要先手动开启到半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
    11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

    注：本公司是上海阀门厂家，的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！
    声明：本文中所有文字、数据、图片均只适用于参考，D941H电动法兰硬密封蝶阀PN2.5～PN10性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
