GB 12224-89 钢制阀门的设计要求-附加连接
5.3附加连接
5 .3 .1螺孔

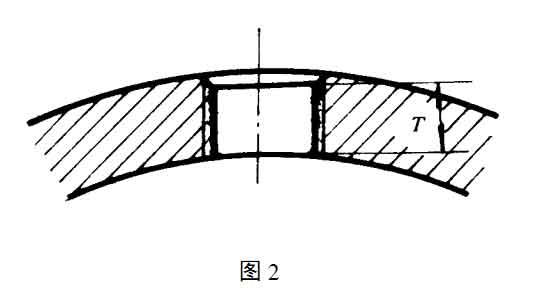

在壳体上的螺孔长度按图2及表3的规定。
表3 （mm)
|
附加连接规格 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
螺纹小深度T |
11 |
14 |
14 |
18 |
18 |
19 |
20 |
5.3.2凸台

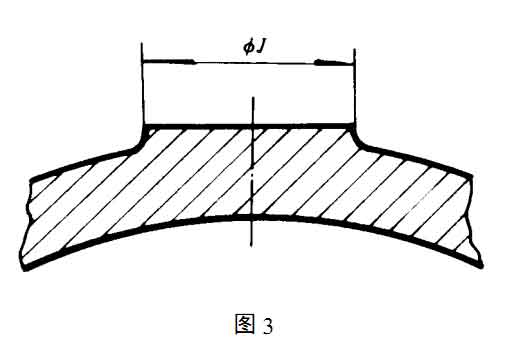

当螺孔长度不够，或需要加强时，其凸台内接圆直径按图3及表4的规定。其厚度应能保证附加连接的深度。
表4 （mm)
|
附加连接规格 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
凸台小直径J |
32 |
38 |
44 |
54 |
64 |
70 |
86 |
5.3.3承插焊

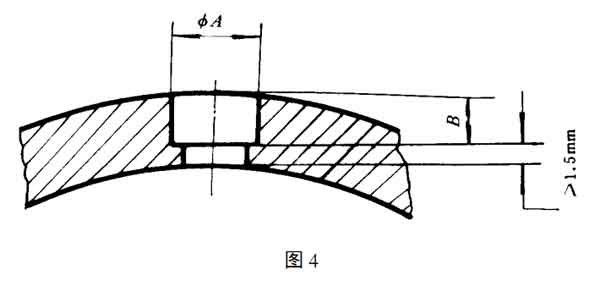

承插焊的有关尺寸按图4及表5的规定。当壁厚需要加强时，其凸台的尺寸按图3及表4的规定。固定焊接的焊脚长度不得小于附加连接件公称壁厚的1.09倍，或不得小于3mm(取其中较大的值)
表5
|
附加连接规格 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
小直径A |
17.5 |
22 |
27 |
34 |
43 |
49 |
61 |
|
小直径B |
5 |
5 |
6.5 |
6.5 |
6.5 |
6.5 |
8 |
5.3.4对接焊

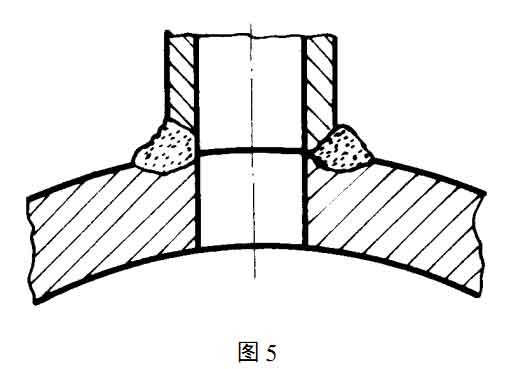

对接焊结构型式见图5，如需要加强，其凸台尺寸按图3及表4的规定。
5.3.5 附加连接螺孔的大小按表6的规定。
表6
|
公称通径DN |
附加连接螺孔 |
|
50~100 |
M16 |
|
125~200 |
M20 |
|
≥250 |
M24 |
5.3.6附加连接的位置标志

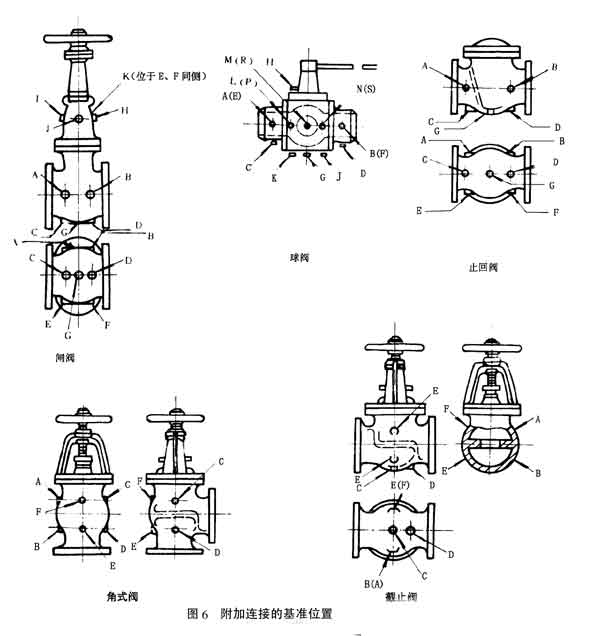

各类阀门附加连接的基准位置按图6的规定。
5.4螺纹
螺栓(螺柱)及其他螺纹应按GB 193的规定，其公差应按GB 197的规定，阀杆梯形螺纹
应按GB 5796. 1一5796.4的规定。如用户另有要求，则按计资合同的规定。
5.5阀杆防脱
阀杆作旋转运动、轴向运动或复合运动的各类阀门，应设计成在卸下阀杆密封连接件
(如填料压盖)时，不致由于阀体内部的压力而使阀杆脱出。
附加说明:
本标准由人民共和国机械电子工业部提出。
本标准由合肥通用机械研究所归口。
本标准主要起草人蒋金芳、桑兆庚、洪勉成。
本标准参照采用美国国家标准ANSI B16.34-81《阀门一法兰连接和对焊连接》。
