放散阀

FS46L-1.5型炉顶放散阀,电动卷扬式放散阀
FS46L-1.5型炉顶放散阀,电动卷扬式放散阀
产品型号：FS46L,FS43
口径(DN)：250～600(mm)
压力(PN)：0.15Mpa
产品价格： 电议
在线咨询
  • 产品详情

    产品概述

    FS46L-1.5型炉顶放散阀，电动卷扬式放散阀由阀座、阀盖、下壳、中壳、拉杆等零件组成。它是卷扬式启闭机控制杠杆系统拉动阀盖实现阀门的启闭，本阀具有结构简单、启闭灵活、密封性能好、操作方便、工作可靠等特点，主要用于在高炉休风时将炉中的煤气排放到大气中，以保证高炉系统的。

    主要性能参数

    公称压力：0.15MPa；适用温度：≤300℃ ≤400℃；适用介质：煤气、烟气及其它气体；

    主要零件材料

    FS46L-1.5型炉顶放散阀主要零件材料
    零件名称 阀座 阀盖 下壳 中壳 拉杆 密封圈
    材料 铸钢+堆焊硬质耐磨合金 铸钢+堆焊硬质耐磨合金 碳素钢 铸钢 硬素钢 氟橡胶


    产品外形结构尺寸

    FS46L-1.5型炉顶放散阀外形结构尺寸（mm)
    DN PN
    (Mpa)    		 D0 D D1 b n-φd L L1 L2 L3 H A0 F
    (KN)    		 质量
    (kg)
    250 0.15 200 400 350 20 12-23 2400 632 1100 275 2100 90 10 800
    300 0.15 250 440 395 24 12-23 2500 750 1100 310 2200 90 15 1100
    400 0.15 300 565 515 30 16-25 2650 920 1150 380 2400 90 20 1368
    500 0.15 400 674 610 32 16-26 3000 920 1200 420 2520 90 30 2484
    550 0.07 400 720 660 35 16-26 3200 1090 1200 450 2400 90 40 3328
    600 0.15 400 720 660 35 16-26 3600 1090 1200 450 2400 90 55 4200

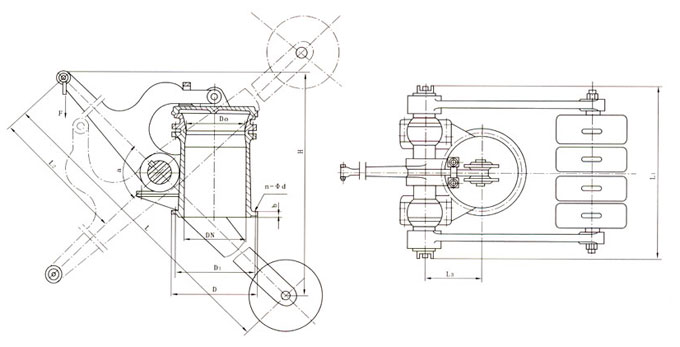

    产品外形结构尺寸图

    FS46L-1.5型炉顶放散阀外形结构尺寸图


    声明：本文中所有文字、数据、图片均只适用于参考，FS46L-1.5型炉顶放散阀,电动卷扬式放散阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
