品牌 : |
GH/工恒 |
型号 : |
GHFT |
|
连接形式 : |
附壁式膨胀螺栓安装 |
驱动方式 : |
水力控制 |
|
流动方向 : |
单向 |
材质 : |
不锈钢 |
|
形态 : |
柱塞式 |
公称通径 : |
100-3000 |
|
零部件及配件 : |
阀体 |
外形 : |
大型 |
|
标准 : |
国标 |
压力环境 : |
常压 |
|
工作温度 : |
常温 |
类型(通道位置) : |
二通式 |
|
适用介质 : |
水 |
|
|
产品详情
Product details
技术参数
公称通径：100-3000
公称压力：0.1MPa
适用温度 :50℃
适用介质：水
连接方式：附壁式膨胀螺栓安装
概述
自控截污装置顾名思义它是一款浮力自控截污的装置应用广泛使用效果好，安装在截流沟中有效解决河道污染问题 晴天时，进水口内全部为污水，水量较小，井体内的水位低，浮筒在重力作用下使得浮筒阀闸板处于开启状态，此时污水全部经由装置开口流向污水管网，降雨初期，降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮球在浮力的作用下带动浮筒阀闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网。
用途
小区、道路、河道排放口等现状合流管截污
合流及分流状态下初期雨水截流
污水水位过高时，防止污水倒灌至雨水系统
污水管负荷较大情况下限流，避免大量雨水冲击污水系统

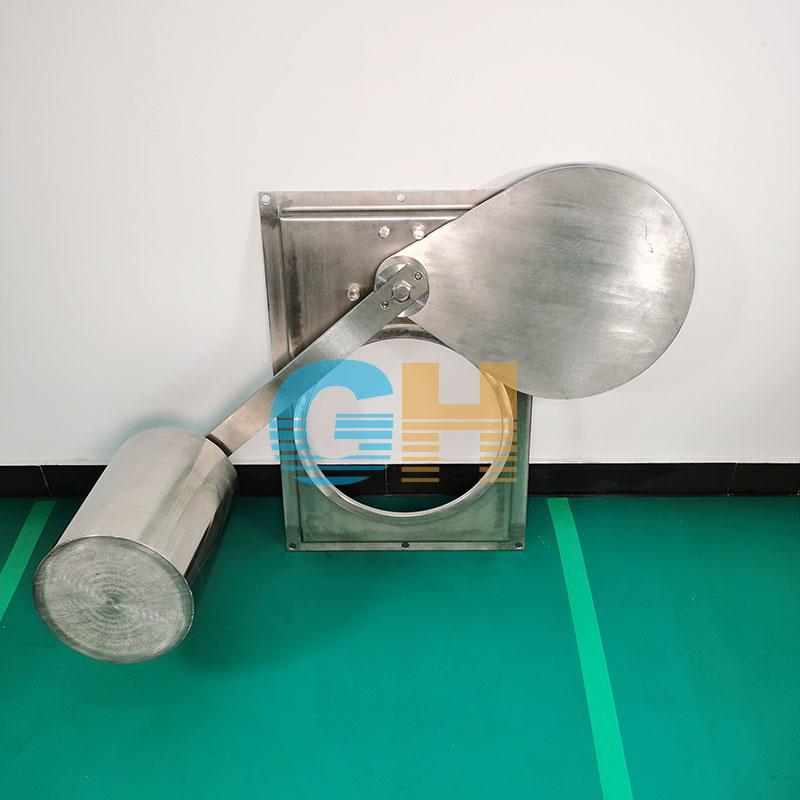

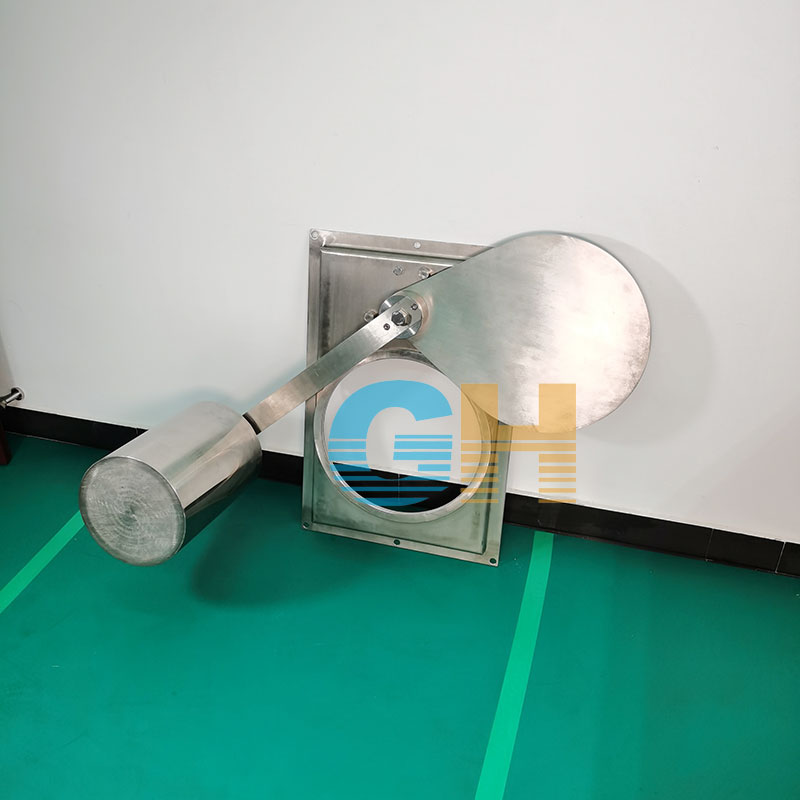

工作原理：
当液位较低时 截流阀处于开启状态，随着液位的升高 浮筒受浮力作用沿弧线上升 通过传动轴带动闸板沿弧线下降 实现截流阀的关闭 随着液位的下降 浮筒受重力作用 沿弧线下降 通过传动轴带动闸板沿弧线上升 实现截流阀的开启
适用工况环境
合流管截污、初期雨水截污
小区排水管与道路市政管道衔接处
道路交口管道衔接处
河道排放口
