1.截止阀工作原理
　　截止阀的关闭是依靠阀杆压力，使阀头与阀座紧密压合、实现密封。

2.截止阀用途
　　其主要用途是关断，也可粗略调节流量，但不能当节流阀使用。截止阀在发电厂中应用十分广泛，特别是在较小的通道中，当要求有较好的关断密封性时，多采用此种阀门。
　　它的优点是：结构简单，密封性好，制造、维修方便。
　　缺点是：流体阻力大，开、闭力较大，而且随着通路截面积的增大而迅速增加。因此，制成通路截面积较大而又十分可靠的截止阀是很困难的。

3.截止阀分类
　　截止阀一般有直通式、角式和直流式三种。
　　(1)直通截止阀。直通截止阀的阀杆与介质通路线成90º角，这种截止阀在电厂中利用广。如图2-2所示。
        (2)角式截止阀。角式截止阀的特点是介质在阀内与原来的流向转成90º，见图2-3。
　　(3)直流式截止阀。直流式截止阀是阀门的阀杆与介质通路线成一角度，见图2-4。

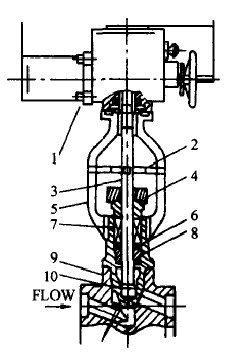

图2-2  直通式截止阀
1—电动机构；2—限位滑块；3—阀杆；4—盘根压盏；5—一支架；

6—垫片；7—填料；8—备帽；9—阀座；10—阀头

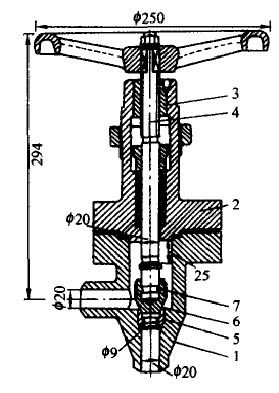

图2-3  高压角式截止阀
1一阀座；2---阀盖；3一丝母；4--阀杆；5一阀座密封圈；6－阀头；７－开口环



图2-4  直流式截止阀
1一手轮；2一丝母；3一阀盖；4一阀杆；5一阀体；6一阀瓣

4.电动直通式截止阀结构特点及检修工艺
　　下面以电动直通式截止阀为例，简要介绍一下截止阀的结构特点及检修工艺。

　　(1)电动直通式截止阀构造。

电动直通式截止阀的连接形式为承插式焊接，阀门支架与阀座采用螺纹连接，门杆与阀座之间的密封，从内到外，采用的是先用备帽与阀座螺纹连接，其上盖垫片，然后是填料，是盘根压盖，密封效果可靠。如图2-2所示。

　　(2)电动直通式截止阀检修工艺。
1)电动直通式截止阀解体。
①办理好工作票，确认管道系统内无存水、无压力后，方可开工；
②准备好专用工具及其他工器具，搭好脚手架、吊点，联系配电人员拆去电源线；
③手动开启阀门1-2扣后，用导链、钢丝绳把电动机构吊装好，拆卸电动机构与支架，连接螺栓，将电动机构平稳地退出、吊下；
④拆去阀门指示滑块螺栓，取下平键保管好；
⑤将支架逆时针方向旋转退出、吊下；
⑥拆卸盘根压盖紧固螺栓，取下盘根压盖，挖出填料；
⑦用专用工具，将备帽旋退，抽出门杆及阀头，将阀口封住。

　　2)电动直通式截止阀检修。
①检查阀座、阀头密封面，应光滑、无冲蚀、沟痕、麻点等缺陷，如有，应视缺陷程度进行研磨处理或后研磨。
②检查阀杆，应无弯曲、磨损、冲蚀等缺陷。与填料密封处，应光滑、无沟痕等缺陷，阀杆上的螺纹无损伤，并与丝母配合良好，转动自如，否则应。阀杆弯曲应在0.1mm以内，磨损腐蚀坑深度不应超过0.1~0.2mm。
③测量阀杆与备帽之间的间隙，应在0.2~0.25mm范围内，阀座与盘根压盖之间的间隙，应在0.2~0.3mm范围内。
④检查支架与阀座间的连接螺纹，应无损伤，配合良好。各紧固螺栓，应与螺帽配合良好。
⑤丝母螺纹磨损程度不应超过丝扣宽度的1／3。
⑥检查传动机构内、蜗轮、蜗杆的磨损情况，其磨损，不应超过齿厚的1／3，啮合部分不应有裂纹和啮合不良现象。检查轴承有无磨损及转动不灵活等现象，手动、自动切换灵活可靠，传动性能好。

　　3)电动直通式截止阀组装。电动截止阀的组装过程与解体步骤相反。
