1.蝶阀工作原理
蝶阀的阀瓣是圆盘形的，围绕着一个轴旋转，旋角的大小便是阀门的开度。

2.蝶阀用途
蝶阀近年来发展较快，在现代发电厂的冷却水系统、凝结水系统以及凝结水除盐系统上，应用十分广泛。
它的优点是：轻巧、开关省劲，结构简单，开、闭迅速，切断、节流均可用，操作、维护、检修方便。

3.蝶阀分类
蝶阀按传动方式，主要可分为手动、液动、电动、气动四种类型，见图2-5。

4.下面就以电动蝶阀为例，简要介绍一下蝶阀的结构特点及检修工序

(1)电动蝶阀构造。如图2-5(c)所示。电动蝶阀主要由阀体、阀轴、阀盘、阀盖、密封环、电动机构等部件构成。
(2)电动蝶阀检修工
1)电动蝶阀解体。主要包括：
①办理好工作票，确认管内无存水、无压力，将该阀置于全关闭位置，拆去电源接头；
②拆电动机连接螺栓，将其吊放在检修场地；
③拆法兰与管道法兰的连接螺栓，吊出阀体，注意不要碰坏阀盘；
④拆盘根压盖，取出填料；
⑤拆卸底部阀盖，取出垫圈和推力轴承；
⑥拆卸轴与阀盘问的固定锥销螺栓，抽出阀轴，带出阀盘，做好流向记号；
⑦拆去阀体上的固定密封环螺栓，取下密封环。

2)电动蝶阀检修。主要包括：
①清洗阀轴、阀套，检查阀轴弯曲度，应在0.1mm以内，检查阀套的磨损情况；
②检查密封环有无划痕、砂眼，用水清洗，切勿与油接触，以防橡胶老化，有必要时，更换新密封环；
③更换填料、“O”型环；
④检查清洗阀盘；
⑤检查传动机构是否灵活，检查传动齿轮磨损情况；
⑥更换润滑油；
⑦测量密封环的尺寸，测出阀轴套与阀轴间隙，应在0.2-0.3mm之间；
⑧把所有螺栓涂上铅粉油。

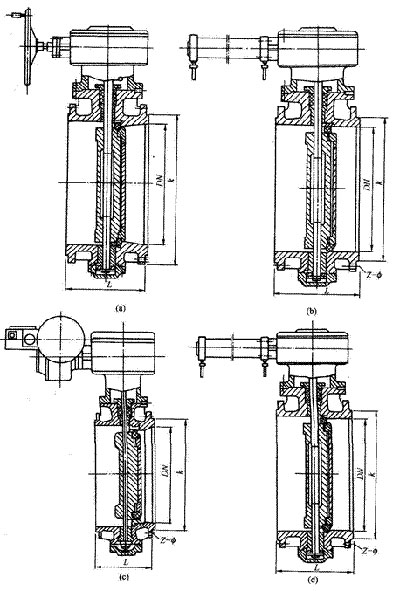

图2-5  蝶阀
(a)手动蝶阀；(b)液动蝶阀；(c)电动蝶阀；(d)气动蝶阀



3)电动蝶阀的组装。主要包括：
①在阀体上，装上密封环，用压板压住，并用螺栓锁紧；
②清扫密封面，装配阀盘、阀轴，注意流向记号；
③装上下阀套、垫圈和下阀盖；
④装上上阀套和新填料，用盘根压盖压住，锁好上阀盖螺栓；
⑤清扫管道、阀门，应无任何杂物留在管内；
⑥注意管道流向，将阀门处于全关闭位置，把阀门吊装在管道上，注意吊装时，勿碰伤阀体，对角均匀地锁紧螺栓；
⑦装上传动机构，对组装后的阀门做试运行，开关数次，检查灵活性。
