调节阀上阀盖型式

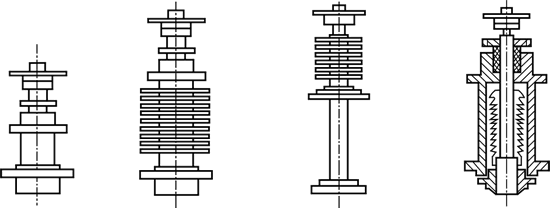

调节阀的上阀盖位于执行机构与阀体之间，其作用是使填料函中的聚四氟乙烯填料在一定的温度范围内正常工作而保证密封性能，它有以下三种常见结构，如图4－15（a）、（b）、（c）。
（1） 普通型：使用工作温度为：铸铁－20～＋200℃；铸钢－40～＋250℃；
（2） 散热型：使用工作温度为：碳钢－40～＋450℃；不锈钢－60～＋450℃；
（3） 长颈型：使用工作温度为：－60～＋200℃。
散热型一般采用聚四氟乙烯填料。当的柔性石墨填料时，由于它可直接在600℃高温以下工作，因此，在高温场合也可用普通型上阀盖。
对有毒、易挥发或贵重流体介质场合，为避免泄漏，设计为波纹管密封型。它把阀介质隔绝在波纹管内侧而减少外漏。如图4－15（d）所示。

(a)                   (b)                  (c)                (d)

图4-15 上阀盖类型

调节阀填料

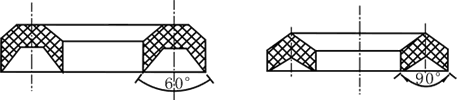

调节阀的填料装于上阀盖填料室内，其作用是防止介质因阀杆移动而向外泄漏。常用的填料是由聚四氟乙烯制成。它具有摩擦系数小、密封性能好和耐腐蚀性能好等优点，但耐温差、寿命较短。其形状见4－16。

“

(a)                                  (b)

图4-16 聚四氟乙烯

现在柔性石墨填料的应用越来越广泛。石墨填料是70年代初国外研制的新型填料，我国在70年代中期开始研制并用于调节阀中。石墨填料具有密封性和自润滑性好、耐腐、耐高低温、温度变化影响小等特点，它的应用将会越来越普遍。
石墨填料需要较大的压紧力，因此对阀杆摩擦力较大，一般要带阀门定位器或气动放大器才能工作。石墨填料工作温度为－200～＋600℃，可以直接在高温介质中工作，无需带散热片。它一方面减小了外形尺寸，同时经济性也好。
