三通调节阀结构原理
三通调节阀有3个出入口与管道相连，相当于两台单座阀合成一体。按作用方式分为合流阀和分流阀两种，见图4－12，它有如下特点：
（1）三通调节阀工作时，一个通路处全关，另一个通路全开位置，关闭时受力与单座阀相似。
（2）三通调节阀是由单座调节阀、双座调节阀改型而成，并利用阀芯自身导向，更换气开气闭时，更换执行机构。
（3）由于小口径不平衡力小，当Dn≤80时，合流调节阀可用于分流场合。
（4）三通调节阀阀芯与套筒阀的套筒一样，其节流面积有开大窗口和打小孔（喷射型）两种，后者有降低噪音，减小共振的功能。

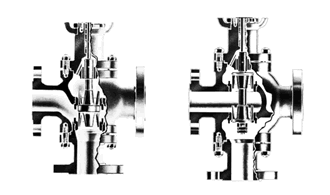

(a) X型结构            (b) Q型结构
