防堵调节阀
更新时间 2015-10-29 14:39 阅读
阀门的堵塞也是常见的故障,除介质的不干净外,还有管道内的焊渣,铁屑等,所以要求调节阀有较好的防堵功能,到目前为止,还没有专门的、不堵的调节阀,只是什么样的阀防堵功能更好而已。
(1)从结构上看:凡流路复杂的阀,防堵功能差,这类阀就是直行程类的调节阀。以套筒阀为例,见图4-30、31,
(3)结论:①角行程类的阀远远好于直行程类的阀;②开V型口的阀节流间隙、圆整、防堵性能,而圆柱形的阀防堵性差;③将上述两个问题结合起来看调节阀,防堵性能的是O型球阀、全功能超轻型调节阀、V型球阀;其次是偏心阀、蝶阀。
(1)从结构上看:凡流路复杂的阀,防堵功能差,这类阀就是直行程类的调节阀。以套筒阀为例,见图4-30、31,
![]() |
|
图4-30 |
图4-31 |
介质从水平方向流进阀后,经垂直节流,又再水平流出。可以看出,这种转弯倒拐的复杂流路,产生不少的漩涡死区,给介质提供了可沉淀的空间,所以极易堵卡;从套筒与阀塞的配合上看,两者阀的间隙小,稍有不干净的东西就会造成卡堵。再看单座调节阀、双座调节阀,其下阀盖的导向处就是一个提供介质沉淀的死区,沉淀的东西不断堆积起来,导制阀芯往下运动十分困难。使阀关不到位,见图4-32。 |
|

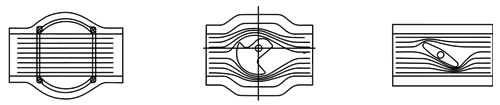

角行程的阀易克服为直行程阀流路复杂和上下导向易堵卡的问题,介质流经角行程类的阀,似乎是直接流进流出,典型的就为O型球阀,就象直管道一样,其防堵性能,见图4-33(a );其次就是全功能超轻型阀、蝶阀,它们的节流形式见图4-33(b)、(c)。
![]() |
||
“O”形球阀流路示意图 |
全功能阀流路示意图 |
蝶阀流路示意图 |
图4-33 |
(2)从节流间隙上看:介质流经节流口时,在同样的节流面积条件下,如果节流间隙小,不干净介质不易通过,则容易堵塞;反之,不容易堵塞。对柱塞型阀芯,见图4-34,它的节流面积分布在圆周上,所以,其间隙大,颗粒很容易通过窗口。由此看出,节流面积越集中(不是圆分布),节流间隙越大,防堵性能就越好。这样的阀有“V”型球阀、全功能超轻型调节阀等。
![]() |
|
单座阀节流示意图 |
V形球阀节流示意图 |
(3)结论:①角行程类的阀远远好于直行程类的阀;②开V型口的阀节流间隙、圆整、防堵性能,而圆柱形的阀防堵性差;③将上述两个问题结合起来看调节阀,防堵性能的是O型球阀、全功能超轻型调节阀、V型球阀;其次是偏心阀、蝶阀。
