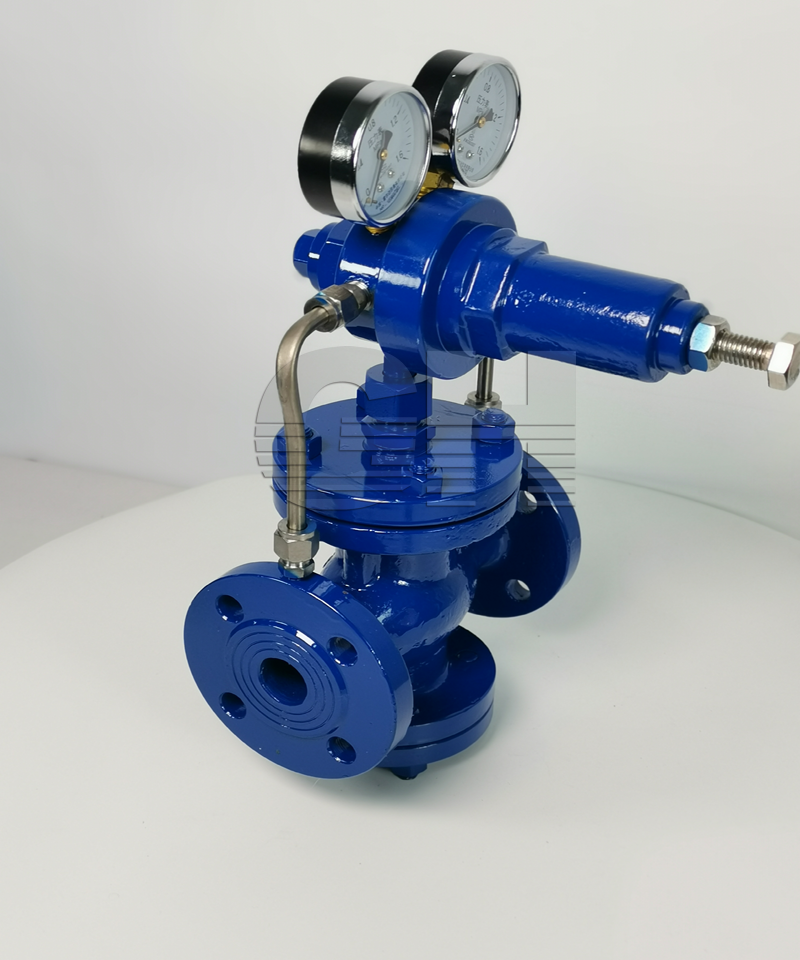

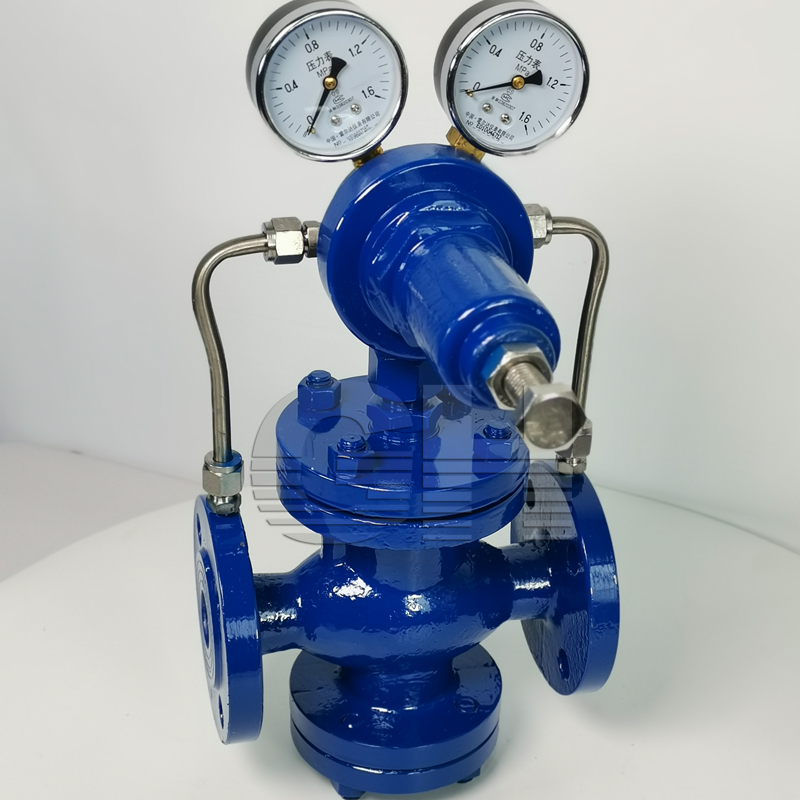

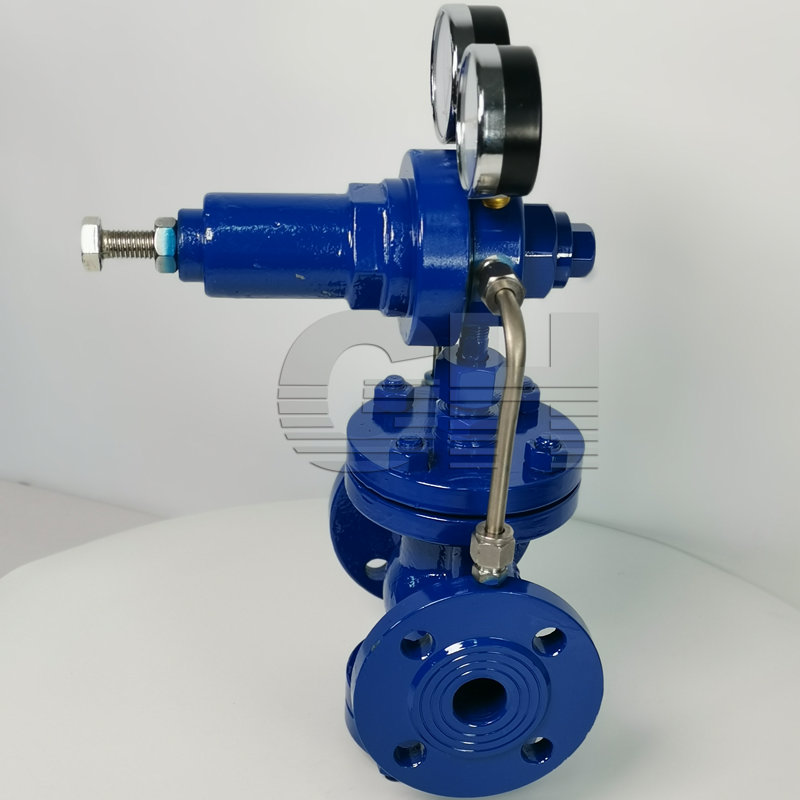

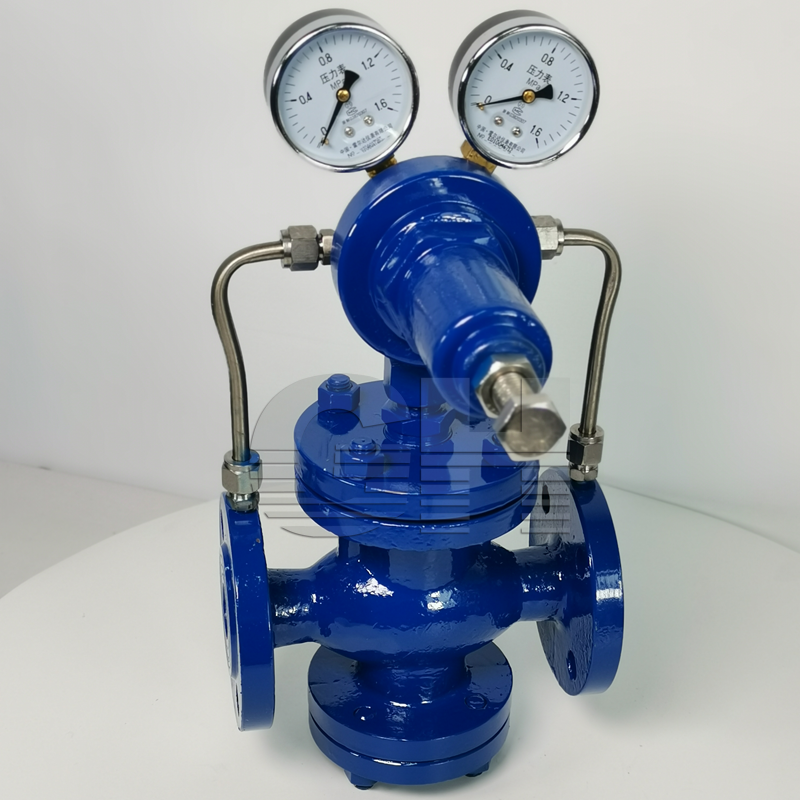

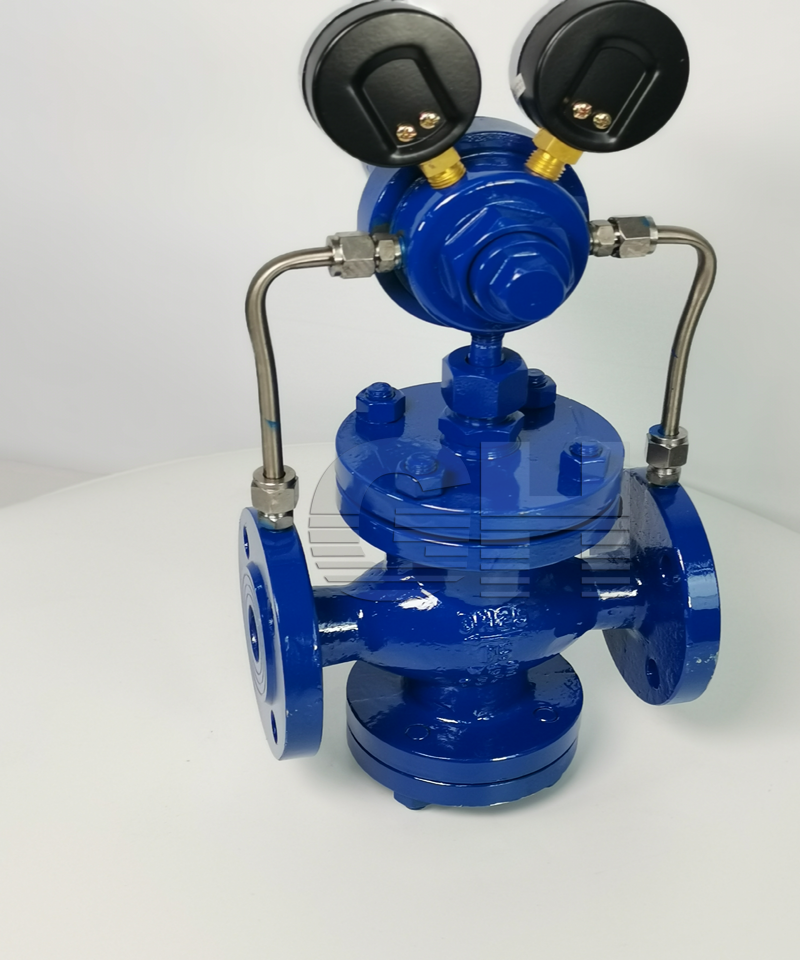

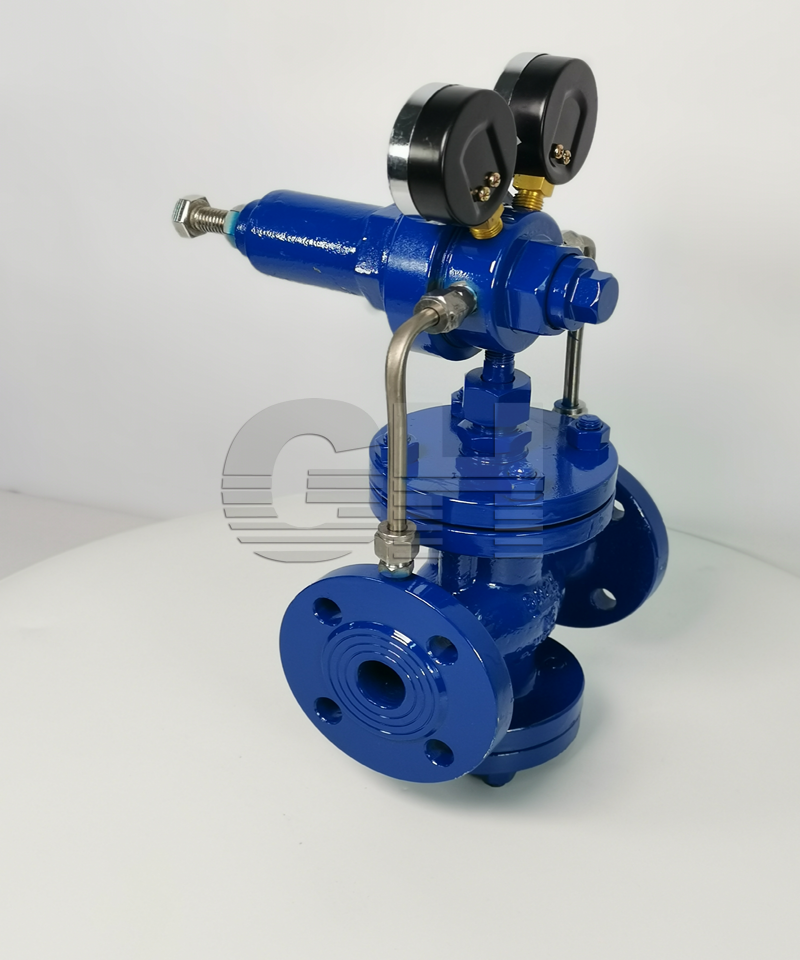

YK43X气体减压阀先导活塞式减压阀碳钢可调试法兰气体减压阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	沪工恒	材质 :	碳钢
型号 :	YK43X	连接形式 :	法兰
适用介质 :	气体	公称通径 :	15-500
结构形式 :	活塞式	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	脉冲
零部件及配件 :	阀体	形态 :	旋转式
类型(通道位置) :	二通式

产品详情
Product details

一、气体减压阀产品概述：
YK43X/F由主阀和导阀两部分组成。而主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
压缩空气减压阀通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列减压阀属于先导活塞式减压阀主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。

YK43X/F气体减压阀技术参数：
适用介质：空气、煤气、天然气、氮气、液化气、氨气、氧气等级
工作温度在-10°C.---80/150°C.之间

YK43F-16气体减压阀调压范围

公称压力 (Mpa)	试验压力（Mpa）		压力调节范围（Mpa）
公称压力 (Mpa)	强度	密封	进口压力	出口压力
1.6	2.4	1.76	0.3-1.6	0.06-1

YK43F-25调压范围

公称压力 (Mpa)	试验压力（Mpa）		压力调节范围（Mpa）
	强度	密封	进口压力	出口压力
2.5	3.75	2.75	2.5	0.1-1.6
			2.3
			1.8

YK43F-40气体减压阀调压范围

公称压力 (Mpa)	试验压力（Mpa）		压力调节范围（Mpa）
	强度	密封	进口压力	出口压力
4.0	6	4.0	4	0.2-2.5
			3.3
			2.8

YK43F-64气体减压阀调压范围

公称压力 (Mpa)	试验压力（Mpa）		压力调节范围（Mpa）
	强度	密封	进口压力	出口压力
6.4	9.6	6.4	6.4	0.3-4.0
			5.2
			2.9	0.3-2.5

*：壳体试验不包括膜片、顶盖

三、气体减压阀介质适用表

介质	空气	氮气	天然气	液化气	蒸汽	水	油品
YK43F	★	★	★	★	×	△	×

注：★——很适合、△——效果一般、×——不可用，

四、气体减压阀流量系数(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2.5	4	6.5	9	16	25	36	64	100	140	250	400	570	780	1020	1500

五.气体减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB/304
阀座阀盘	2Cr13/304*
缸套	2Cr13/25(镀硬铬)/304*
活塞	2Cr13/铜合金/铜合金*
活塞环	合金铸铁/对位聚苯*
导阀座导阀杆	2Cr13/304*
膜片	1Cr18Ni9Ti
主阀导阀弹簧	50CrVA
调节弹簧	60Si2Mn
密封垫(X/F型号)	橡胶/聚四氟乙稀
导阀体导阀盖	25/304*

*：减压阀用于氧气介质时的材料

六、外形尺寸(PN1.6-4.0)单位：mm

公称通径DN	外形尺寸
	L		H	Hl
	1.6/2.5MPa	4.0MPa	H	Hl
15	160	180	305	95
20	160	180	305	95
25	180	200	305	95
32	200	220	305	95
40	220	240	330	110
50	250	270	330	110
65	260	280	330	110
80	310	330	355	155
100	340	350	355	155
125	400	450	420	200
150	450	500	420	200
200	500	560	475	230
250	600		510	280
300	800		560	320

声明：本文中所有文字、数据、图片均只适用于参考，YK43X气体减压阀先导活塞式减压阀碳钢可调试法兰气体减压阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
