截止阀

J41N-40型燃气专用截止阀

产品型号：J41N-40
口径(DN)：10～150(mm)
压力(PN)：4.0Mpa
产品价格：电议

产品详情

产品说明：

J41N-40型燃气专用截止阀驱动方式为手动,连接为法兰连接方式,阀门为直通式,阀座密封面材料为尼龙塑料、公称压力 PN40、阀体材料为碳素钢的截止阀。

产品性能参数:

J41N-40型燃气专用截止阀主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
J41N-40	40	4.0	≤150	石油气、空气等无腐蚀性介质

产品零部件材料:

J41N-40型燃气专用截止阀零部件材料
型号	材料
型号	阀体、阀盖	阀杆	密封面	填料
J41N-40	碳素钢铸件或锻件	碳素钢铸件或锻件	铁基合金	铁基合金

产品外形结构尺寸:

J41N-40型燃气专用截止阀外形结构尺寸 (mm)
DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	16	4×φ14	198	120	4.5
15	130	95	65	45	16	4×φ14	233	120	5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	9
32	180	135	100	78	18	4×φ18	302	160	12
40	200	145	110	85	18	4×φ18	355	200	17
50	230	160	125	100	20	4×φ18	373	240	24
65	290	180	145	120	22	8×φ18	408	280	33
80	310	195	160	135	22	8×φ18	436	320	44
100	350	230	190	160	24	8×φ23	480	360	60
125	400	270	220	188	28	8×φ25	558	400	89
150	480	300	250	218	30	8×φ25	611	400	130

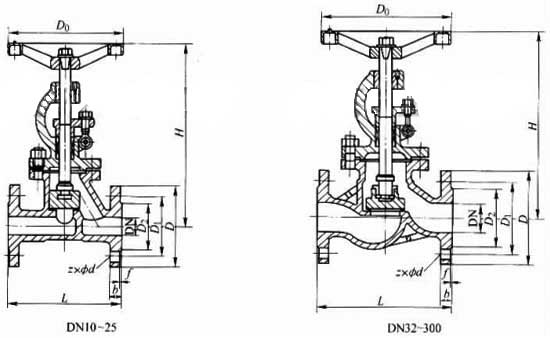

产品外形结构尺寸图:

截止阀的结构形式：

截止阀阀体的结构形式有直通式、直流式和直角式。直通式是常见的结构，但其流体的阻力大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。　　

截止阀的安装与维护注意事项：

1、手轮、手柄操作的截止阀可安装在管道的任何位置上；2、手轮、手柄及传动机构，不允许作起吊用；3、介质的流向应与阀体所示箭头方向一致；

注：本公司是上海阀门厂家，的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中截止阀分为电动截止阀,气动截止阀,手动截止阀,波纹管截止阀,不锈钢截止阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！

声明：本文中所有文字、数据、图片均只适用于参考，J41N-40型燃气专用截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
