主要性能参数

J13H、J13W型PN160、PN320针形截止阀主要性能参数

型号	PN	工作压力/Mpa	适用温度/℃	适用介质	材料
					阀体阀盖	阀杆	密封面	填料
J13H—I60III	160	16	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
J13H—320III	320	32	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
J13W—160III	160	16	≤550	蒸汽、油品	铬钼钢	耐热钢或铬不锈钢	铬不锈钢堆焊硬质合金	柔性石墨
J13W—320III	320	32	≤200	弱腐蚀性介质	铬钼钛不锈钢	铬钼钛不锈钢	铬不锈钢堆焊硬质合金	聚四氟乙烯

主要外形及结构尺寸

J13H、J13W型PN160、PN320针形截止阀主要外形及结构尺寸（mm）

DN	Rc/in	L1	L	d	H	Do	重量/kg
6	Rcl/4	10	64	5	110	65	1
10	Rc3/8	15	64	5	110	65	1
15	Rcl/2	15	64	5	110	65	1
20	Rc3/4	20	80	7	125	80	2
25	RC1	20	80	8	125	80	2

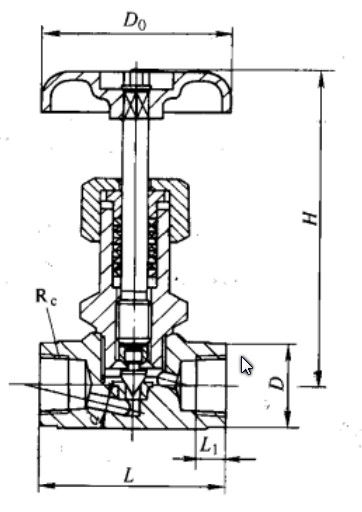

产品外形结构尺寸图
