截止阀标准

J13H、J13Y、J13W型PN63~PN160内螺纹截止阀、J61H-160III型承插

更新时间 2013-12-14 09:31 阅读

主要性能参数

J13H、J13Y、J13W型PN63~PN160内螺纹截止阀、J61H-160III型承插焊截止阀主要性能参数
型号	PN	工作压力/Mpa	适用温度／℃	适用介质	材料
型号	PN	工作压力/Mpa	适用温度／℃	适用介质	阀体	阀座、阀瓣	阀盖、压盖螺母	阀杆	填料
J13H-160 III	16	1.6	≤250	油品类	碳钢	不锈钢	碳钢	不锈钢	油浸石墨石棉绳
J13Y-160 PIII	16	1.6	≤200	氧气类	不锈钢		不锈钢
J13Y-63 PIII	64	6.4	≤200	氧气类
J13W-160 PIII	16	1.6	≤100	硝酸类
J13W-63 PIII	64	6.4	≤100	硝酸类
J61H-160 III	16	1.6	≤250	油品类	碳钢	不锈钢	碳钢	不锈钢

主要外形及结构尺寸

J13H、J13Y、J13W型PN63~PN160内螺纹截止阀、J61H-160III型承插焊截止阀主要性能参数主要外形及结构尺寸（mm）
DN	Rc/in	d	d1	L	Do	H	H1	重量/kg
10	Rc3/8	18.4	5	60	65	98	103	0.68
15	Rcl/2	22.5	5	60	65	98	103	0.615
20	Rf3/4	28.5	8	80	80	107	115	0.98

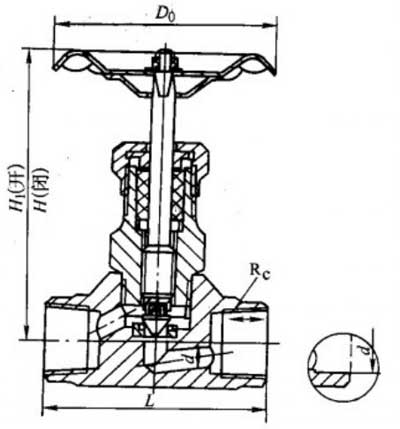

产品外形结构尺寸图

J13H、J13Y、J13W型PN63~PN160内螺纹截止阀、J61H-160III型承插焊截止阀主要性能参数主要外形及结构尺寸图
