J11H、J11W型PN16～PN100钢制内螺纹截止阀

更新时间 2011-12-01 08:26 阅读

J11H、J11W型PN16～PN100钢制内螺纹截止阀

主要性能参数

J11H、J11W型PN16～PN100钢制内螺纹截止阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	阀瓣	阀杆	填料
J11H-16C	16	1.6	≤425	水、蒸汽、油品	碳钢	碳钢堆焊铬不锈钢	铬不锈钢	柔性石墨
J11H-25	25	2.5
J11W-16P	16	1.6	≤200	硝酸类介质	铬镍不锈钢	铬镍不锈钢	铬镍不锈钢	聚四氟乙烯
J11W-25P	26	2.5
J11W-16R	16	1.6		醋酸类介质	铬镍钼不锈钢	铬镍钼不锈钢	铬镍钼不锈钢
J11W-25R	26	2.5
J11W-40P	40	4.0	≤150	弱腐蚀性介质	铬镍钛不锈钢铸件或锻件	铬镍钛不锈钢	铬镍钛不锈钢	聚四氟乙烯
J11W-40R				腐蚀性介质	铬镍钼钛不锈钢铸钢件或锻件	铬镍钼钛不锈钢	铬镍钼钛不锈钢
J11W-63P	63	6.3	≤150	弱腐蚀性介质	铬镍钛不锈钢铸件或锻件	铬镍钛不锈钢	铬镍钛不锈钢	聚四氟乙烯
J11W-63R				腐蚀性介质	铬镍钼钛不锈钢铸钢件或锻件	铬镍钼钛不锈钢	铬镍钼钛不锈钢
J11W-100P	100	10.0	≤150	弱腐蚀性介质	铬镍钛不锈钢铸件或锻件	铬镍钛不锈钢	铬镍钛不锈钢
J11W-100R				腐蚀性介质	铬镍钼钛不锈钢铸钢件或锻件	铬镍钼钛不锈钢	铬镍钼钛不锈钢

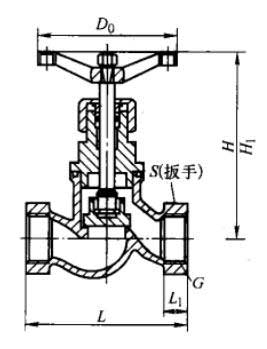

主要外形及结构尺寸

J11H、J11W型PN16钢制内螺纹截止阀主要外形及结构尺寸(mm)
DN	G/in	L	L1	S(扳手）	H	H1	Do	重量/kg
15	Rp 1/2	90	14	32	110	120	65	0.8
20	Rp 3/4	100	16	36	110	120	65	1.0
25	Rp 1	120	18	46	135	145	80	1.6
32	Rp 1 1/4	140	20	55	165	180	100	3
40	Rp 1 1/2	170	22	65	190	210	100	4.5
50	Rp 2	200	24	80	205	128	120	5.8
65	Rp 2 1/2	260	26	95	212	235	120	8.2

J11H、J11W型PN25钢制内螺纹截止阀主要外形及结构尺寸(mm)
DN	G/in	L	L1	S(扳手）	H	H1	Do	重量/kg
15	Rp 1/2	90	14	32	110	120	65	1.0
20	Rp 3/4	100	16	36	110	120	65	1.6
25	Rp 1	120	18	46	135	145	80	2.5
32	Rp 1 1/4	140	20	55	165	180	100	3
40	Rp 1 1/2	170	22	65	190	210	100	4.8
50	Rp 2	200	24	80	205	128	120	6
65	Rp 2 1/2	260	26	95	212	235	120	8.5
