主要性能参数
JP11F-16型平衡阀主要性能参数
|
型号 |
PN |
工作压力
(Mpa) |
适用温度
（℃） |
适用介质 |
材料 |
|
阀体、阀盖、闸板 |
阀杆 |
阀杆螺母 |
密封面 |
|
JP11F-16 |
16 |
1.6 |
≤150 |
水、蒸汽、油品 |
灰铸铁 |
碳钢 |
锰黄钢 |
灰铸铁聚四氟乙烯 |

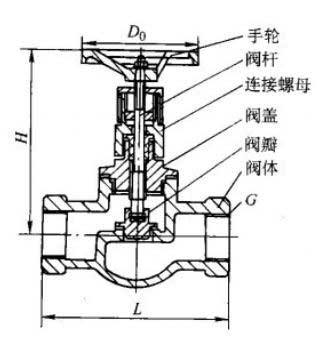

主要外形及结构尺寸
JP11F-16型平衡阀主要外形及结构尺寸（mm)
|
DN |
G/in |
L |
H |
Do |
重量/kg |
|
15 |
Rp 1/2 |
110 |
140 |
75 |
1.4 |
|
20 |
Rp 3/4 |
120 |
140 |
75 |
1.62 |
|
25 |
Rp 1 |
130 |
160 |
75 |
2.2 |
|
32 |
Rp 1 1/4 |
140 |
220 |
100 |
3.6 |
|
40 |
Rp 1 1/2 |
170 |
245 |
120 |
5.1 |
|
50 |
Rp 2 |
200 |
290 |
120 |
8.7 |
