GW-ZJHP气动高温调节阀-碳钢气动法兰高温调节阀

产品型号：GW-ZJHP
口径(DN)：DN20-DN200(mm)
压力(PN)：1.6~10.0Mpa
产品价格：电议

产品详情

GW-ZJHP气动高温调节阀概述：

GW-ZJHP 气动高温调节阀采用高温散热设计，加高的上阀盖与散热片结构，保障执行器与电气阀定位器的工作使用安全，采用顶导向单阀座调节阀，具有结构简单、密封性能好、流量大、使用可靠等特点。GW-ZJHP气动高温调节阀-碳钢气动法兰高温调节阀有效而足够的顶部导向系统克服小开度时的震动，有效使用寿命更长。可选择多弹簧气动簿膜机构或电动执行机构等。

GW-ZJHP 气动高温调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高底低、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。

气动薄膜调节阀操作稳定，具有动作特性可靠，精确的流量特性，可调范围大等优点。在广泛应用中取得高质量的控制效果。

GW-ZJHP气动高温调节阀技术参数及性能：

阀体型式：	直通铸造球型阀
公称通径：	DN20 、25 、32 、40 、50 、65 、80 、100 、200
公称压力：	PN 1.6、2.5、4.0、6.4、10.0Mpa
	ANSI 150、300、 600Lb
	JIS 10K、20K、30K、40K
连接方式：	法兰：FF、RF、RTJ、等
	螺纹：（适用于 1”以下）
	焊接：SW、BW
法兰距：	符合IEC 534
阀盖形式：	标准型、加长型（散热、低温、波纹管密封）
填　　料：	V型聚四氟乙烯、柔性石墨填料等
密封垫：	金属夹石墨密封垫、聚四氟乙烯垫
执行机构：	气动：多弹簧执行机构、单弹簧执行机构
执行机构：	电动：3810L系列、PSL系列

阀芯型式：	单座柱塞
流量特性：	等百分比、线性、快开
内件材质：	标准材质组合及使用温度、压力范围请参阅附录

表1．可提供的用户选择

阀体	型式	直通	阀盖	型式	标准、加长型
	材质	WCB、WC9、304、316等		材质	WCB、WC9、304、316等
阀芯	特性	直线、等百分比、快开	填料	“V”型PTFE、柔性石墨、波纹管
	材质	304、304+STL/PTFE、316、316+STL/PTFE
执行器	气动:见表8
	电动:见表7
定位器	电气阀门定位器、智能型数字定位器
附件	电磁阀、阀位反馈器、手操机构、保位阀、空气过滤减压器等

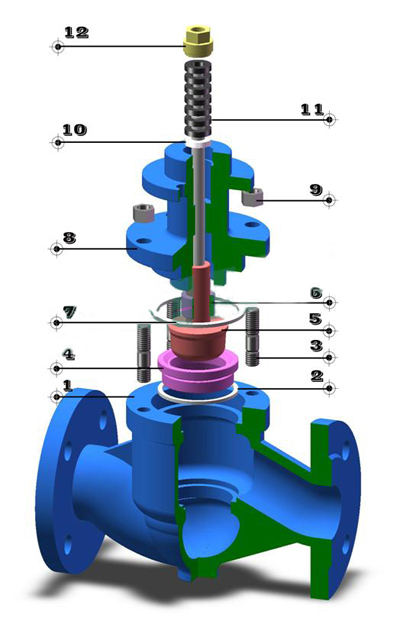

ZJHP 气动高温调节阀材料及内部结构

表2．本体材质为碳钢

1	阀体	WCB	LCB	WC9
2	垫片	316+石墨/PTEF
3	螺栓	35	40MnB	25Cr2Mo1VA
4	阀座	304	304	304
5	阀芯（杆）	304	304	304
6	垫片	316+石墨/PTEF
7	导向套	304	304	304
8	阀盖	WCB	LCB	WC9
9	螺母	25	35	25Cr2Mo1VA
10	填料垫	304	304	304
11	填料	PTFE/柔性石墨
12	压套螺母	304	304	304

表3．本体材质为不锈钢

1	阀体	CF8	CF8M	CF3M
2	垫片	316+石墨/PTEF
3	螺栓	304	316	316L
4	阀座	304	316	316L
5	阀芯（杆）	304	316	316L
6	垫片	316+石墨/PTEF
7	导向套	304	316	316L
8	阀盖	CF8	CF8M	CF3M
9	螺母	304	316	316L
10	填料垫	304	316	316L
11	填料	PTFE/柔性石墨
12	压套螺母	304	316	316L

1、以上为标准的配置结构，阀座为金属对金属，PTFE软阀座是VI级密封的可选件。还可提供用斯太莱合金涂层的硬化阀内件。针对具体使用温度，我们有更加合理的螺栓螺母选择。

2、PTFE V形环阀杆填料是的标准配置也可选用柔性石墨，一个配备石墨填料的加长型阀盖可用于温度超过232℃（450华氏温度）的场合。

3、标准的阀体材料是碳钢和不锈钢，还可以提供多种用于高腐蚀性应用场合的合金材料。

气动高温调节阀可提供的控制阀流量特性

气动高温调节阀_等百分比

等百分比特性阀瓣

气动高温调节阀_直线特性

直线特性阀瓣

气动高温调节阀_快开特性

快开特性阀瓣

气动高温调节阀_等百分比特性曲线图

气动高温调节阀

气动高温调节阀直线特情曲线图

气动高温调节阀最大允许压差：

表5.多弹簧薄膜式执行机构单位：Mpa

气行机构规格	气源压力Kpa	弹簧范围Kpa	阀芯尺寸 Inch(mm)
气行机构规格	气源压力Kpa	弹簧范围Kpa	3/420	125	1 1/432	1 1/240	250	2 1/265	380	4400	5125	6150	8200
ZHB22	140	20～100	1.17	0.75	-	-	-	-	-	-	-	-	-
	240	40～200	2.73	1.75	-	-	-	-	-	-	-	-	-
	300	80～240	5.85	3.75	-	-	-	-	-	-	-	-	-
ZHB23	140	20～100	1.64	1.05	0.63	0.4	0.26	-	-	-	-	-	-
	240	40～200	3.82	2.45	1.49	0.96	0.61	-	-	-	-	-	-
	300	80～240	8.19	5.24	3.19	2.05	1.31	-	-	-	-	-	-
ZHB34	140	20～100	-	-	1.02	0.66	0.42	0.24	0.16	0.10	-	-	-
	240	40～200	-	-	2.38	1.53	0.98	0.58	0.38	0.24	-	-	-
	300	80～240	-	-	5.12	3.28	2.10	1.24	0.82	0.52	-	-	-
ZHB45	140	20～100	-	-	-	-	-	0.40	0.26	0.17	0.11	0.07	0.02
	240	40～200	-	-	-	-	-	0.93	0.61	0.39	0.25	0.17	0.07
	300	80～240	-	-	-	-	-	1.98	1.32	0.84	0.54	0.37	0.16

表6-配置ZH系列气动执行机构控制阀外形尺寸单位: mm

气动高温调节阀外形尺寸图

阀门尺寸		L						H1	H2	h1	H3	C	B	A	L2	执行机构
inch	mm	ANSI150 PN16、25		ANSI300 PN40		ANSI600PN64、100		H1	H2	h1	H3	C	B	A	L2	执行机构
3/4	20	184	7.25	184	7.25	206	8.12	425	53	213	704	288	200	200	289	ZHB-22
1	25	184	7.25	184	7.25	210	8.25	435	58	218	710	288	200	200	289	ZHB-22
1 1/4	32	200	7.87	200	7.87	251	9.88	448	70	231	722	288	200	200	289	ZHB-22
1 1/2	40	222	8.75	222	8.75	251	9.88	448	75	231	722	288	200	200	289	ZHB-23
2	50	254	10	254	10	286	11.25	487	83	255	740	288	200	200	289	ZHB-23
2 1/2	65	276	10.88	276	10.88	311	12.25	628	93	311	884	360	355	355	347	ZHB-34
3	80	298	11.75	317	12.50	337	13.25	645	98	328	902	360	355	355	347	ZHB-34
4	100	352	13.88	368	14.50	394	15.50	656	115	328	913	360	355	355	347	ZHB-34
5	125	420	16.53	400	15.75	500	19.69	806	125	389	1274	470	570	570	476	ZHB-45
6	150	451	17.75	473	18.62	508	20.00	857	143	440	1325	470	570	570	476	ZHB-45
8	200	600	21.38	568	22.38	610	24	926	180	514	1394	470	570	570	476	ZHB-45
