球阀

L型Q44F手动三通球阀

L型Q44F手动三通球阀

产品型号：Q44F
口径(DN)：15~300(mm)
压力(PN)：1.6~4.0Mpa
产品价格：电议

产品详情

产品概述

结构特点及用途

主要性能参数

L型Q44F手动三通球阀主要性能参数
公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、ANSI B16.5
	检验试验		JB/T 9092-99 、API598

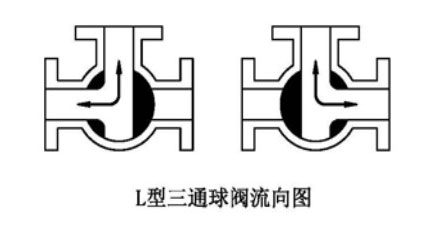

L型三通球阀流向示意图

L型Q44F手动三通球阀流向示意图

主要零件材料

L型Q44F手动三通球阀主要零件材料
零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

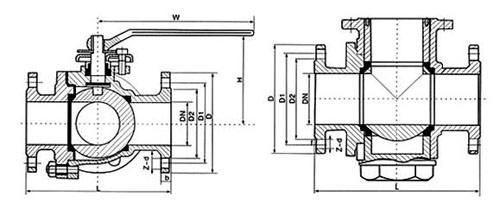

主要外形连接尺寸

L型Q44F-16C手动三通球阀主要外形连接尺寸
型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L1	D	D1	D2	b	f	Z-d	H	W
Q44F-16C	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130 ,
	25	180	90	115	85	65	14	2	4-14	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-18	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

声明：本文中所有文字、数据、图片均只适用于参考，L型Q44F手动三通球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
