产品概述
Q45F不锈钢T型三通球阀是四阀座密封三通球阀，造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。（如下T型流向图）
主要性能参数
Q45F不锈钢T型三通球阀主要性能参数
公称压力
PN(MPa) |
试验压力 |
|
壳体 |
高压液密封 |
低压液密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
适用温度 |
-28～350℃ |
|
应用规范 |
连接法兰 |
JB79-59 GB9113、
HG20592-97、ANSI B16.5 |
|
检验试验 |
JB/T 9092-99 、API598 |

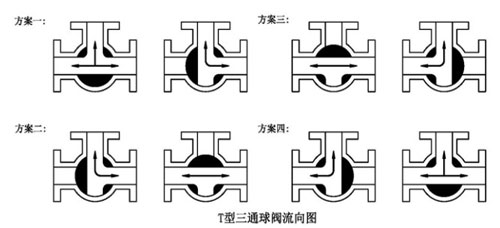

三通球阀流向示意图
主要零件材料
Q45F不锈钢T型三通球阀主要零件材料
|
零件名称 |
材质 |
|
GB |
ASTM |
|
阀体、阀盖 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
2Cr13 |
A246-416 |
|
双头螺栓 |
35CrMoA |
A193-B7 |

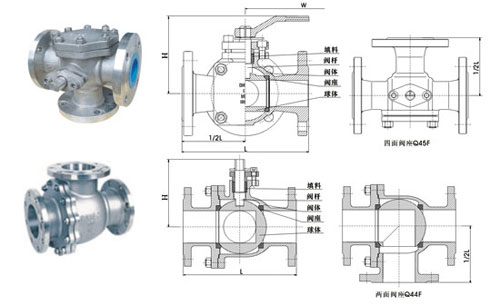

主要外形尺寸
Q45F不锈钢T型三通球阀主要外形尺寸(mm)
|
型号 |
公称通径
DN(mm) |
尺寸(mm) |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
Q45F-16C
Q45F-16P
Q45F-16R |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 |
