球阀

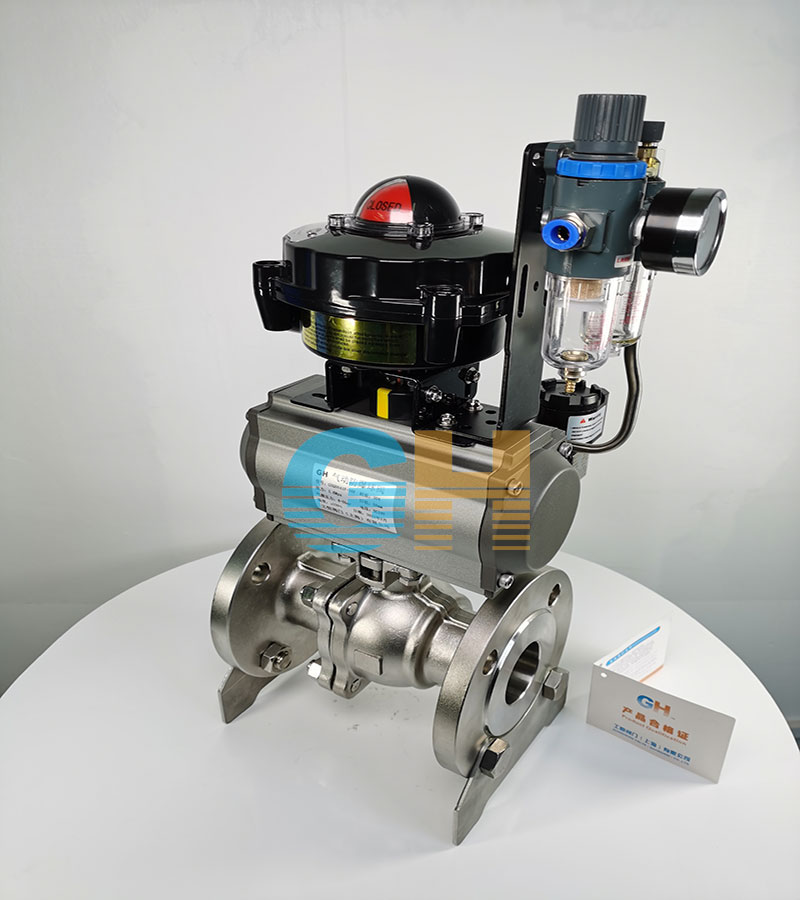

Q6B41F-16P-气动防爆球阀-不锈钢防爆气动球阀

产品型号：Q6B41F-16P
口径(DN)：DN15~DN1000(mm)
压力(PN)：0.6~6.4MpaMpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	GHQ6B41F
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	15-250（mm）
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

防爆电磁气动不锈钢球阀

参数

名称:
型号: Q6B41F-16-25P
连接方式：法兰连接
公称通径: DN15 DN200mm ;
公称压力: PN2.5Mpa;
适用温度: 120℃;
阀体材质: WCB;
适用介质: 水、蒸汽、油品等;

概述

Q6B41F-16-25P顾名思义他是一款防爆型的气动球阀，配合防爆电磁阀和防爆反馈开关，可适用在易燃易爆的工况，采用活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

型号编制

Q	6	4	1	F	-25 40	C
阀门代号	执行机构	作用方式	连接形式	结构形式	密封材质	公称压力	阀体材质
Q：球阀	3：涡轮	B：常闭	1：螺纹	1：浮动式	F：PTFE	10:1.0MPa	无：铸铁
6：气动	K：常开	4：法兰	7：固定式	X：STL合金	16:1.6MPa	C:WCB
	9：电动		7：对夹	4:L型三通	X：橡胶	25:2.5MPa	P：304
	无：手柄			40:4.0MPa	R：316

特点

1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 方便，球阀结构简单，密封圈一般都是活动的，卸更换都比较方便。
6. 适用范围广，通径从小到几毫米，大到几米，高真空或高压力都可应用。

工作原理

气动控制球阀配以行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。

主要技术参数

公称通径DN(mm)

100

125

150

200

额定流量系数KV

112

170

273

384

512

940

1452

2222

3589

公称压力(MPa)

PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB

允许压差(MPa)

≤公称压力

阀体形式

两段式铸造球阀

连接形式

法兰式、焊接式、螺纹式

阀芯形式

"O"型球形阀芯

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

流量特性

近似快开型

动作范围

0～90°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

可调范围

250：1

350：1

配置执行机构

可配GT、SR、ST、AT、AW等系列气动执行机构

控制方式

开关型(开关两位控制)、调节型(4～20mA控制)

主要零件及材料

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬金)
填料	V型PTFE四氟填料、柔性石墨

主要结构连接尺寸

PN16～PN25主要结构连接尺寸（mm)

公称通径DN(mm)	主要尺寸				法兰尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

气动球阀的维护
气动球阀在安装前的准备工作：
1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。　　
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。　　
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。　　
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。
　　
气动管路球阀的安装： 　　
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则必须垂直安装，阀门进出口处在水平位置上。　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。　　
气动管路球阀安装后的检查：　　
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
