球阀

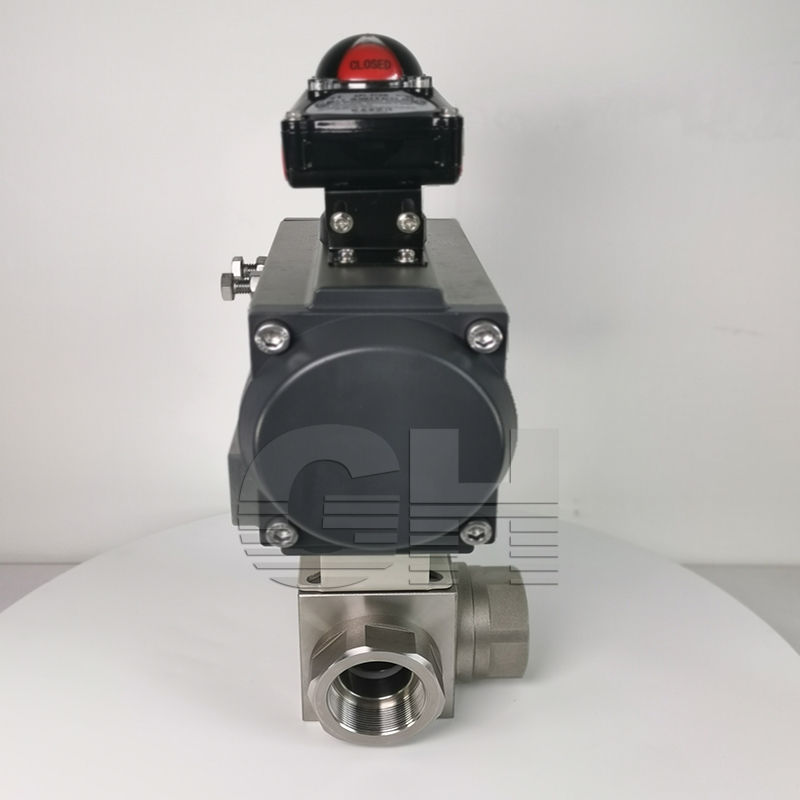

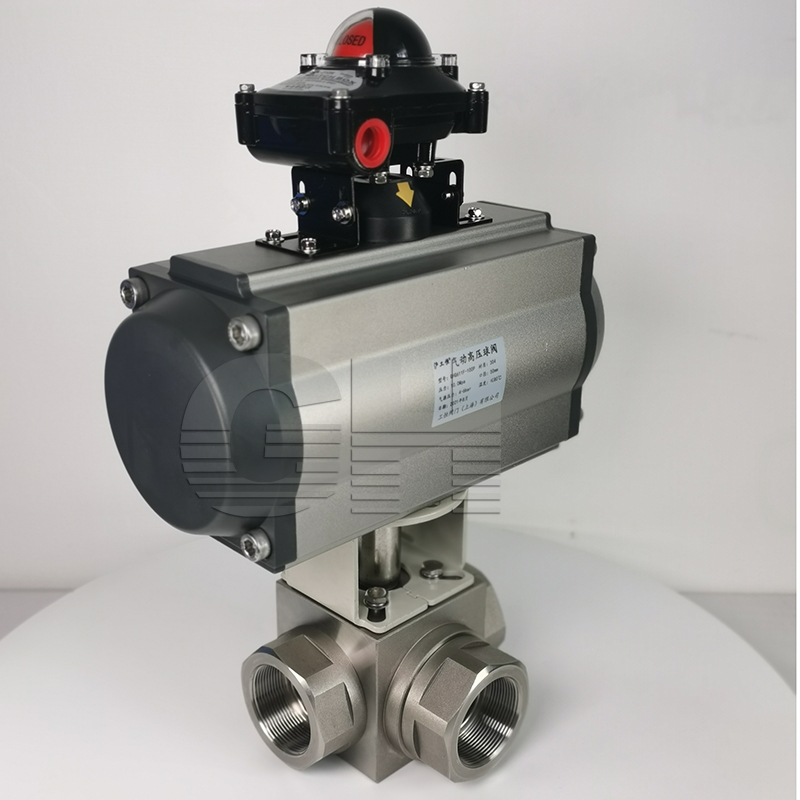

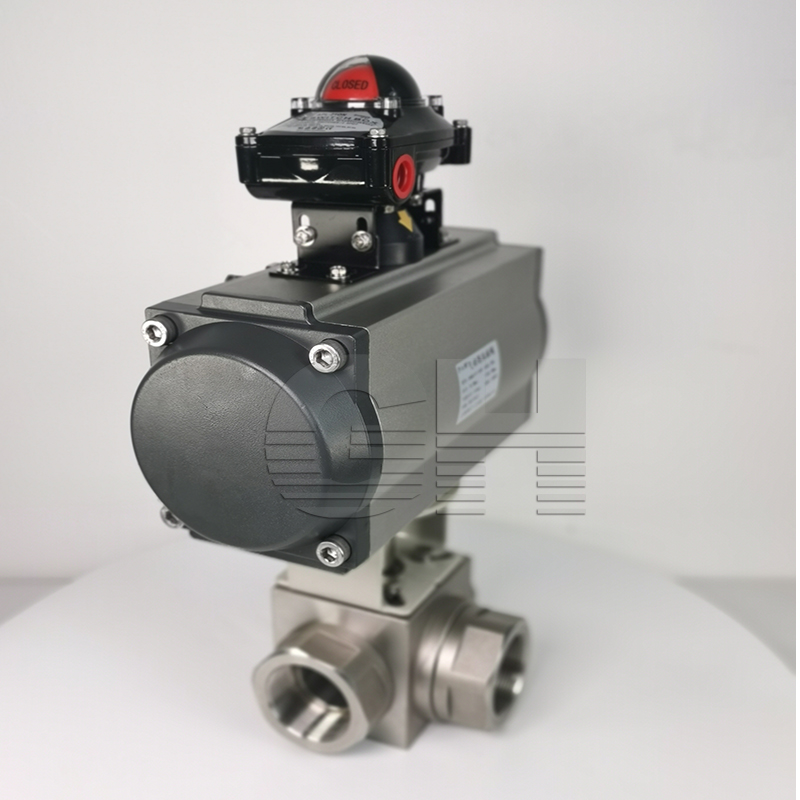

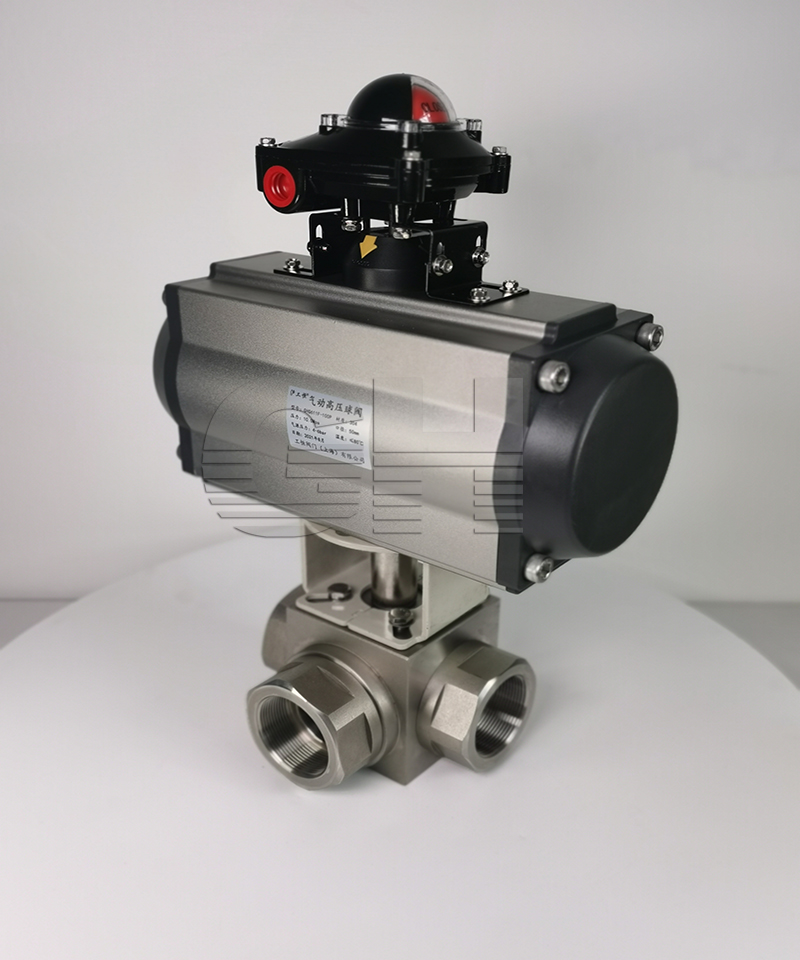

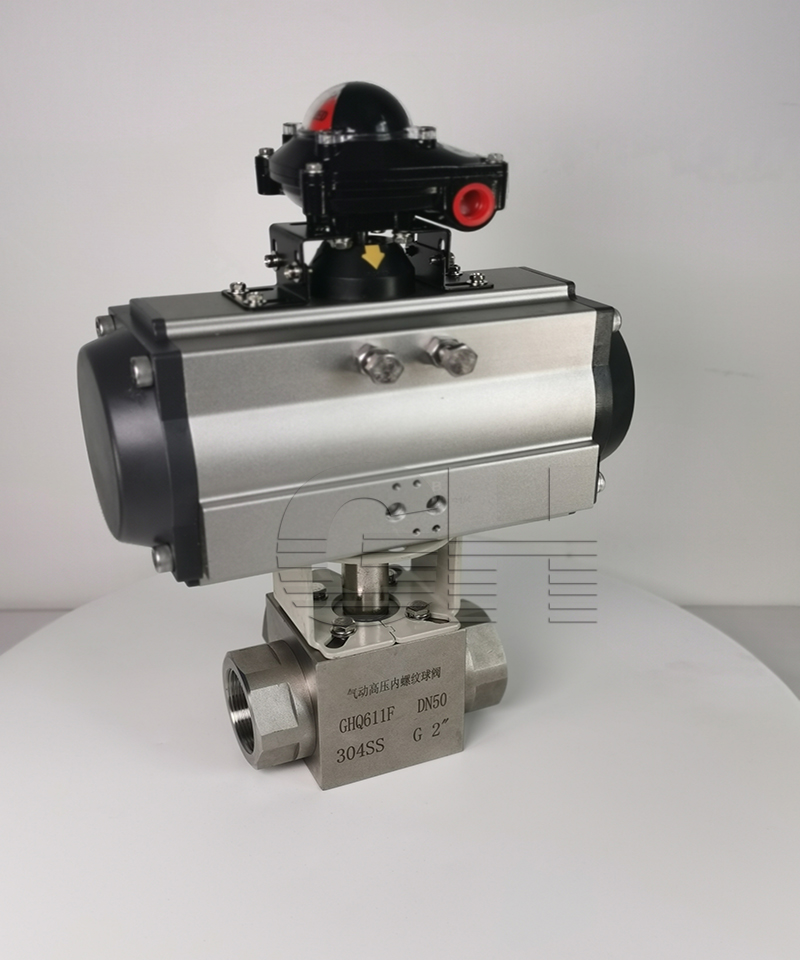

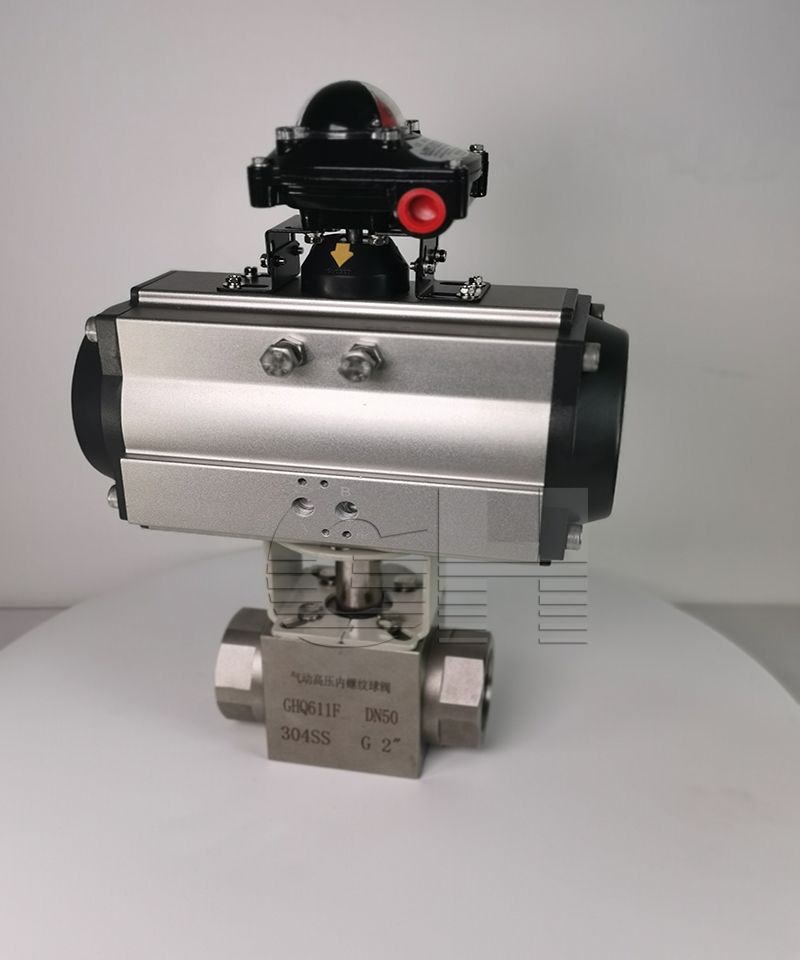

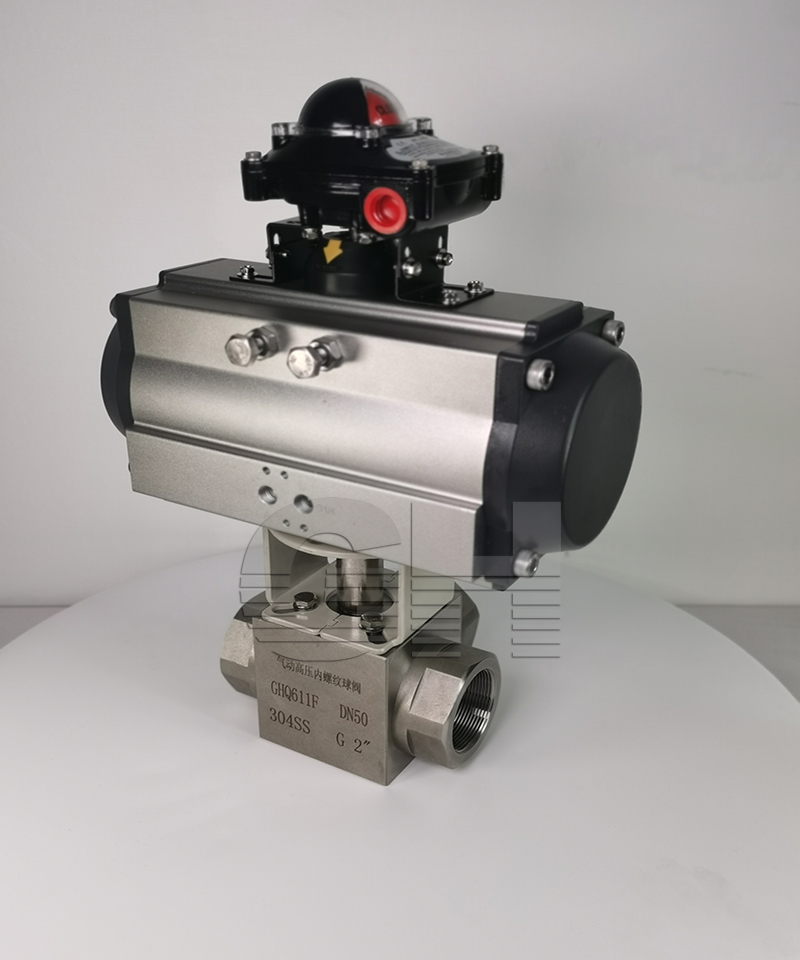

Q614F-100P三通气动高压球阀气动高压L型三通球阀气动球阀不锈钢气动高压三通球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	Q614F-100P
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	DN15-50
适用介质 :	水、气、油	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	三通式

产品详情
Product details

气动内螺纹三通球阀概述：
气动内螺纹三通球阀分L型和T型，法兰连接跟螺纹连接。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，也可根据用户要求采用四阀座结构。

主要技术参数：
①螺纹类型：G•NPT•BSPT DIN259/2999
②阀门检验：ISO/DIN 5208—1987
③驱动装置：ISO 5211
④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
⑤连接方式：螺纹（L型、T型）
⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
⑦阀球材质：不锈钢CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL
⑨适用温度：-20℃～232℃～350℃
⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）
⑪气缸选配：AT
⑫气缸形式：双作用、单作用（弹簧复位式）
⑬环境温度：-20℃-+80℃
⑭气源压力：双作用4～8bar、单作用5～8bar
⑮产品型号：Q615F/Q614F

气动内螺纹三通球阀性能参数与主要尺寸：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

气动内螺纹三通球阀L型主要尺寸：

1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450
