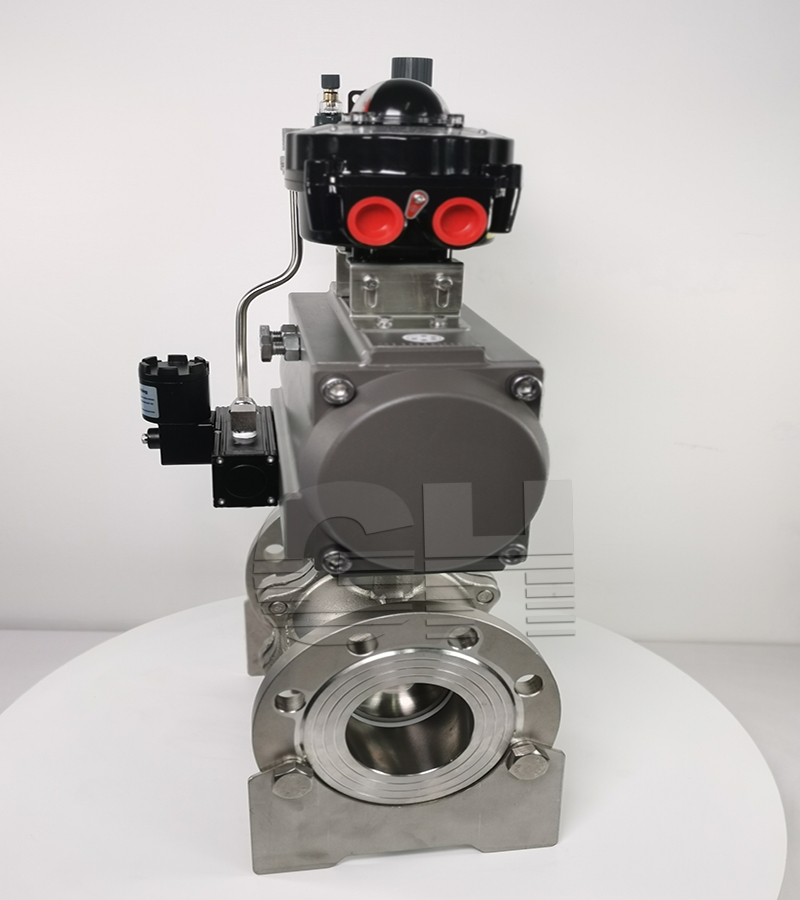

GHQ6B41F-16P-DN80-FO防爆气动球阀自动复位防爆电磁气动不锈钢球阀

产品型号：GHQ6B41F-16P
口径(DN)：DN15-DN250(mm)
压力(PN)：0.6Mpa-6.4MpaMpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	GHQ6B41F-16P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN15~DN200mm
适用介质 :	水、蒸汽、油品等;	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

参数

名称: 防爆电磁气动不锈钢球阀
型号: Q6B41F-16-25P
连接方式：法兰连接
公称通径: DN15~DN200mm ;
公称压力: PN2.5Mpa;
适用温度: 120℃;
阀体材质: WCB;
适用介质: 水、蒸汽、油品等;

概述

Q6B41F-16-25P防爆电磁气动不锈钢球阀顾名思义他是一款防爆型的气动球阀，活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

型号编制

Q	6		4	1	F	-25~40	C
阀门代号	执行机构	作用方式	连接形式	结构形式	密封材质	公称压力	阀体材质
Q：球阀	3：涡轮	B：常闭	1：螺纹	1：浮动式	F：PTFE	10:1.0MPa	无：铸铁
	6：气动	K：常开	4：法兰	7：固定式	X：STL合金	16:1.6MPa	C:WCB
	9：电动		7：对夹	4:L型三通	X：橡胶	25:2.5MPa	P：304
	无：手柄					40:4.0MPa	R：316

特点

1. 流体阻力小，其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠，目球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4. 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6. 适用范围广，通径从小到几毫米，大到几米，高真空或高压力都可应用。

工作原理

气动控制球阀配以行程位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。执行器分单作用和双作用两种型号。单作用式的优点是一旦动力源发生故障，气动控制阀门将按控制系统的要求自动处于开启或关闭的位置。气动控制阀门广泛应用于化工，石油，轻纺，电力，食品制药，制冷，航空，航天，造纸等工业领域，不仅能控制气体，液体和蒸汽介质，也适用于控制污水和含有纤维的本质。

主要技术参数

主要技术参数
公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允许压差(MPa)	≤公称压力
阀体形式	两段式铸造球阀
连接形式	法兰式、焊接式、螺纹式
阀芯形式	"O"型球形阀芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快开型
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
可调范围	250：1								350：1
配置执行机构	可配GT、SR、ST、AT、AW等系列气动执行机构
控制方式	开关型(开关两位控制)、调节型(4～20mA控制)

主要零件及材料

主要零件及材料
零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)
填料	V型PTFE四氟填料、柔性石墨

主要结构连接尺寸

PN16～PN25主要结构连接尺寸（mm)
公称通径DN(mm)	主要尺寸				法兰尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

气动球阀的维护

气动球阀在安装前的准备工作：
1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。　　
2、确认管线内是否有杂质、焊渣等，要把管线内吹扫干净。　　
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再检查一次阀门的各个细节，保证阀门完好无损。　　
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。　　

气动管路球阀的安装： 　　
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则垂直安装，阀门进出口处在水平位置上。　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。　　
气动管路球阀安装后的检查：　　
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
