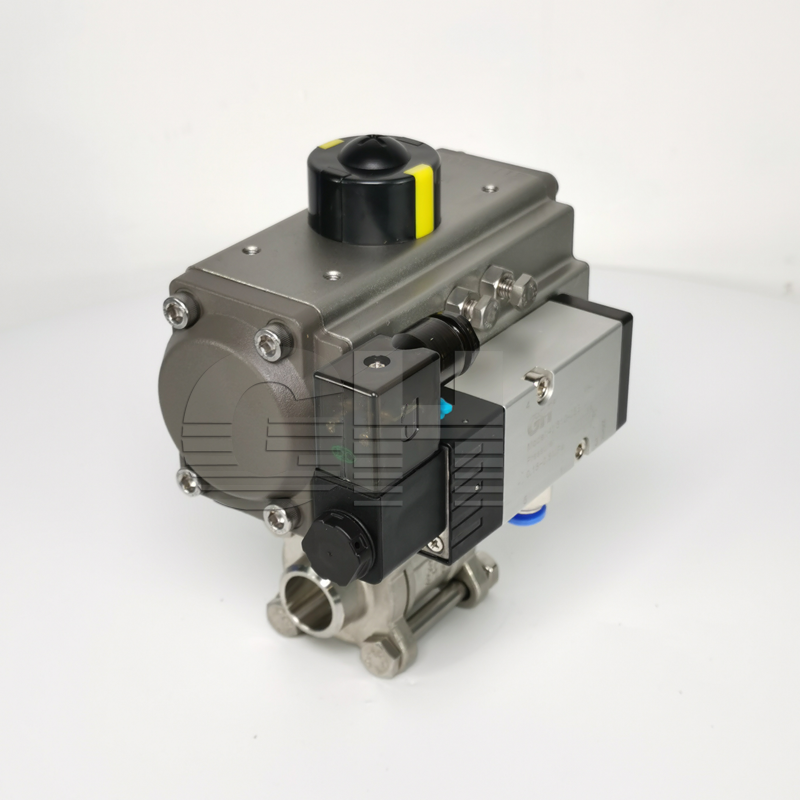

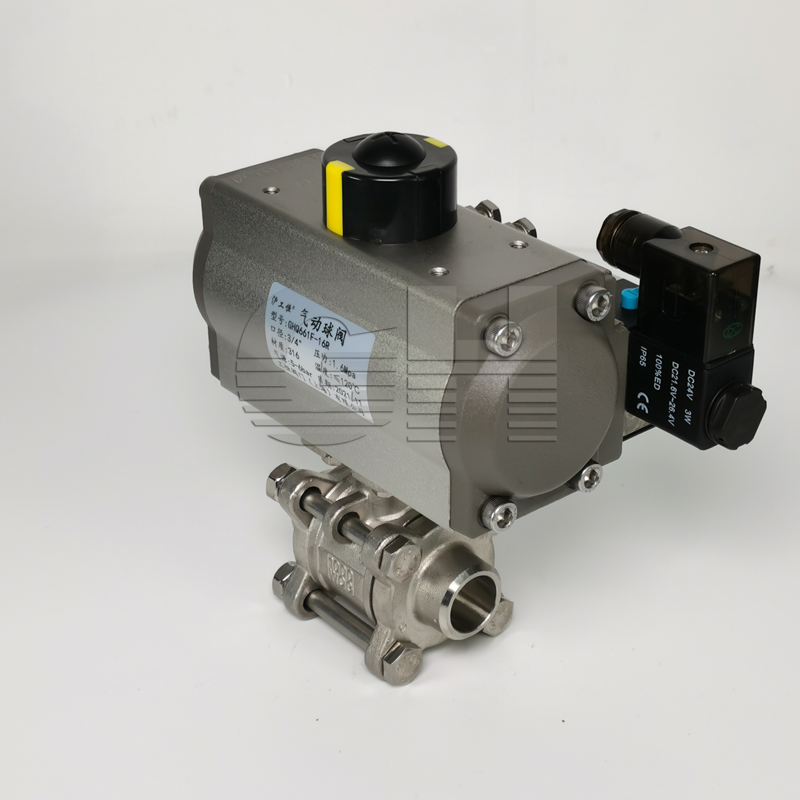

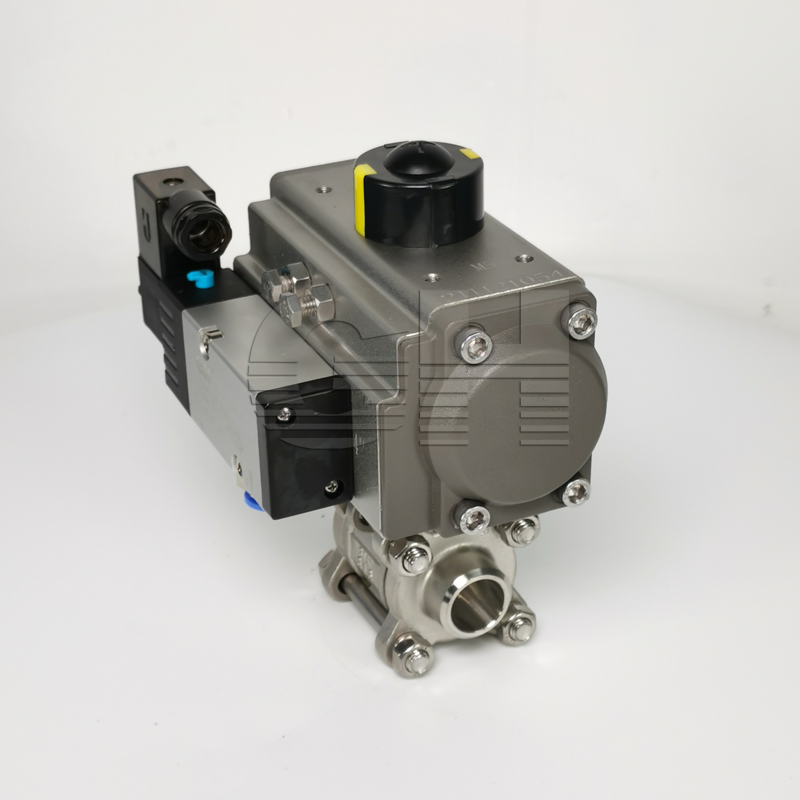

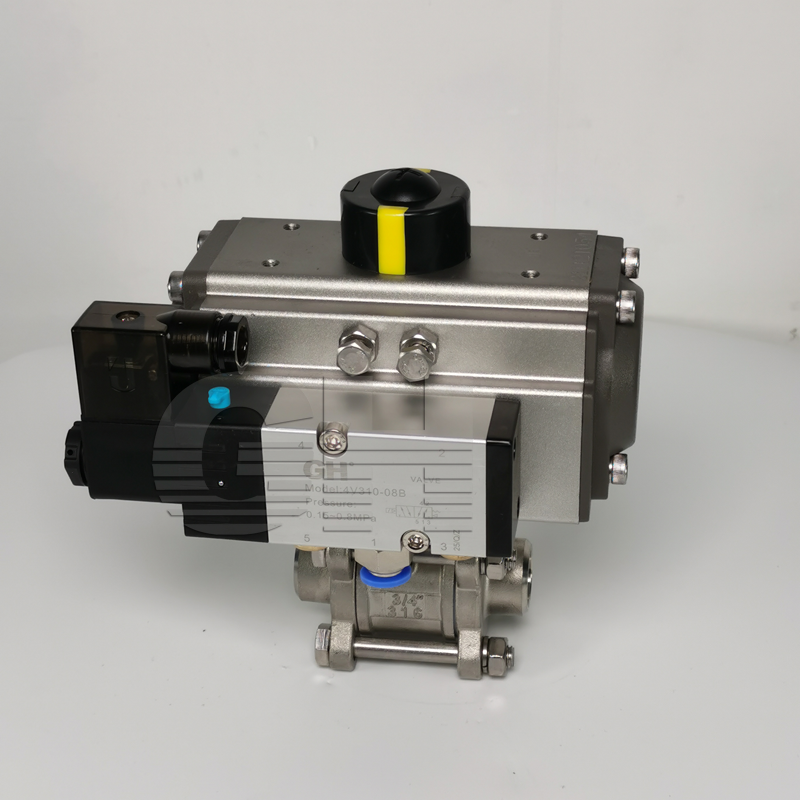

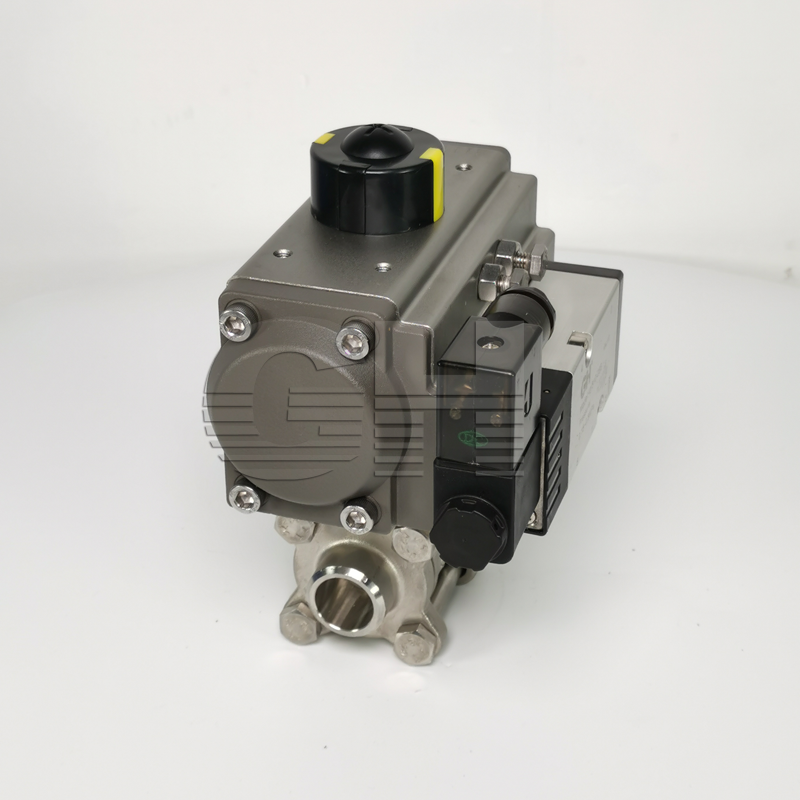

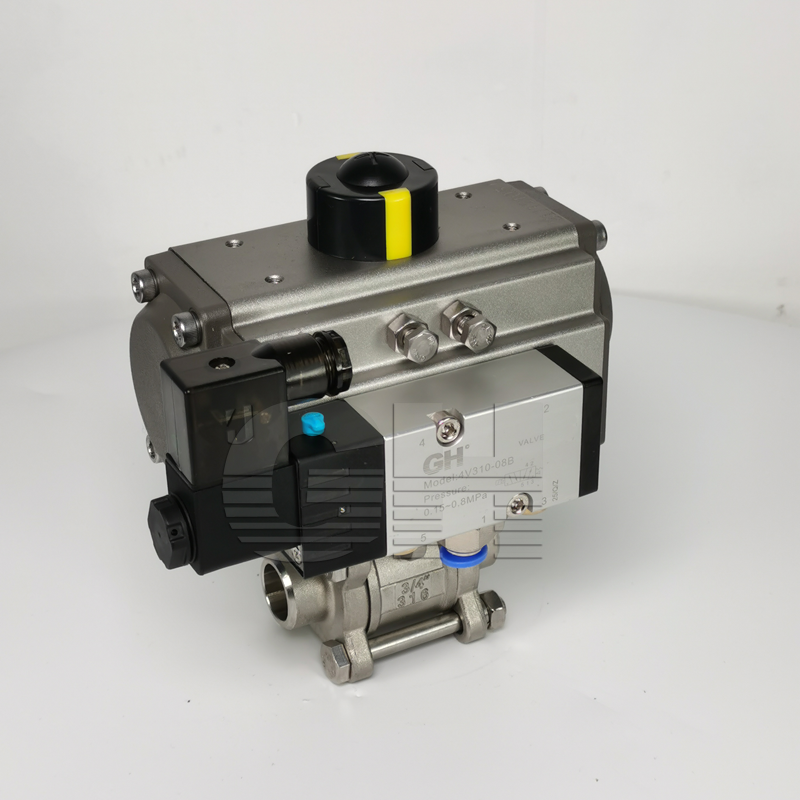

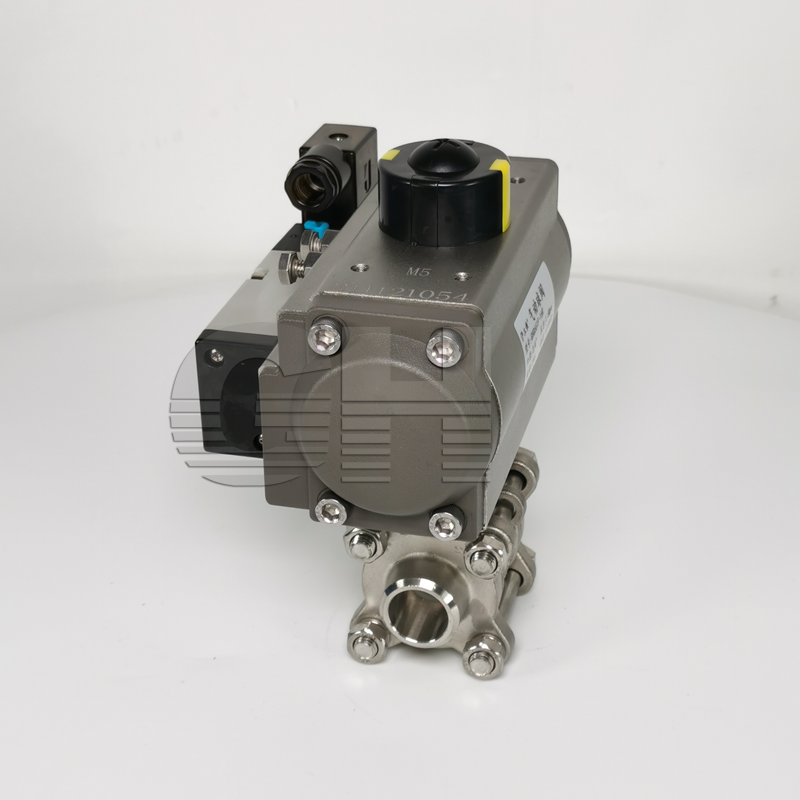

GHQ661F-16P气动对焊球阀三片式3PC球阀耐腐蚀耐酸碱球阀不锈钢对焊球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	GHQ661F-16P
材质 :	不锈钢	连接形式 :	焊接
结构形式 :	浮动球球阀	公称通径 :	DN15-DN100mm
适用介质 :	水、蒸汽、油品等	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

产品概述：
Q661F-16P气动高压焊接球阀,不锈钢高压焊接球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。Q661F-16P气动高压法兰球阀按其密封性能分为金属密封与软密封。Q661F-16P气动高压焊接球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等优点。气动高压焊接球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压焊接球阀应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中，作远距离集中控制或就地控制。

技术参数及性能：

公称通径 DN(mm)

100

125

150

200

阀体形式

整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)

公称压力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式(适用于PN45MPa以内)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按GB/T4213-92，小于额定KV0.01%

配置执行机构

GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

性能规范：

公称通径DN(mm)		DN15-300
公称压力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
试验压力	强度试验	15.0	24.0	37.5	48.0	63.0
	密封试验	11.0	17.6	27.5	35.2	46.2
	低压气密试验	0.5～0.7
适用介质	水、油、蒸气、类(温度≤200℃类(温度≤200℃)
