气动方球阀法兰球阀直通球阀洒水车配件阀门 GHQ641F-16P不锈钢洒水车方球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	GHQ641F-16P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	50-120
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	阀体	用途 :	截止
类型(通道位置) :	二通式

产品详情
Product details

产品概述

气动方球阀/消防球阀主要用于输送水、泡沫混合液及其他液体灭火剂，介质温度为-40℃～+70℃范围内。主要安装在消防灭火的各种管路上（如：消防车、消防管路供水系统等）。
产品执行标准：ga 79-94

气动方球阀主要用铸铁、不锈钢、聚四氟乙烯等加工而成。主要结构及连接尺寸如下图及表

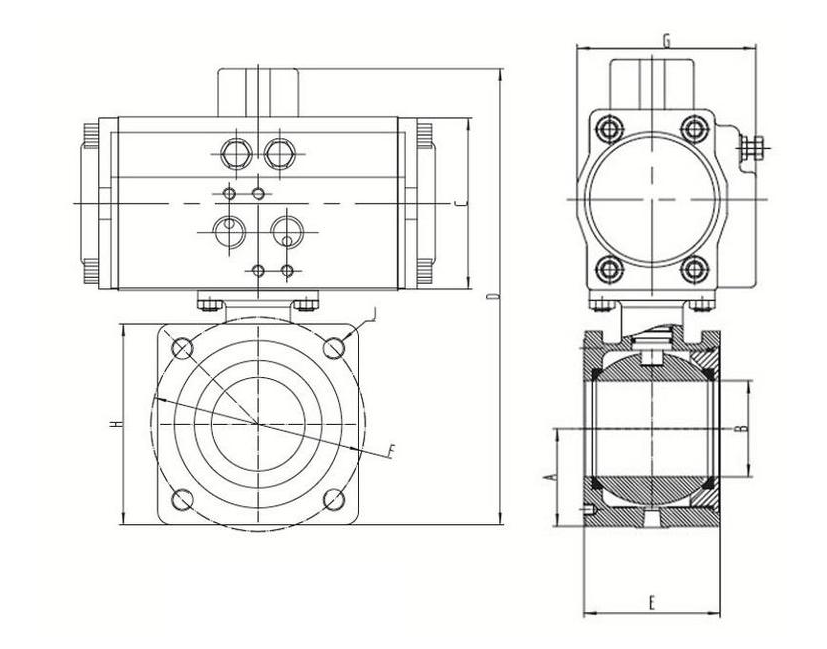

产品结构图

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本气动方球阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、气动方球阀出厂时已将控制机构的启闭行程调好。通电时应检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

声明：本文中所有文字、数据、图片均只适用于参考，气动方球阀法兰球阀直通球阀洒水车配件阀门 GHQ641F-16P不锈钢洒水车方球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
