GHDQ941F-16P智能型电动低温球阀防爆电动低温球阀

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

产品详情

品牌 :	沪工恒	型号 :	GHDQ941F-16P
材质 :	不锈钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	15-300
适用介质 :	水、气体、蒸汽、油品等	压力环境 :	常压
工作温度 :	低温	标准 :	国标
流动方向 :	单向	驱动方式 :	电动
零部件及配件 :	执行器	用途 :	切断
类型(通道位置) :	二通式

产品详情
Product details

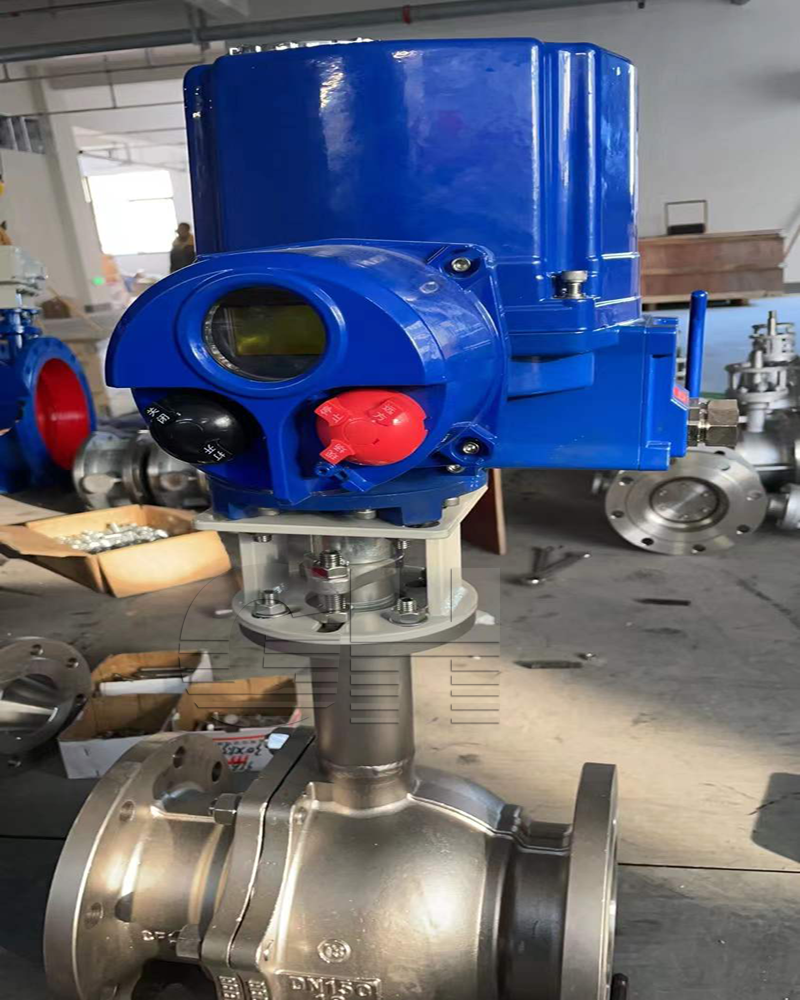

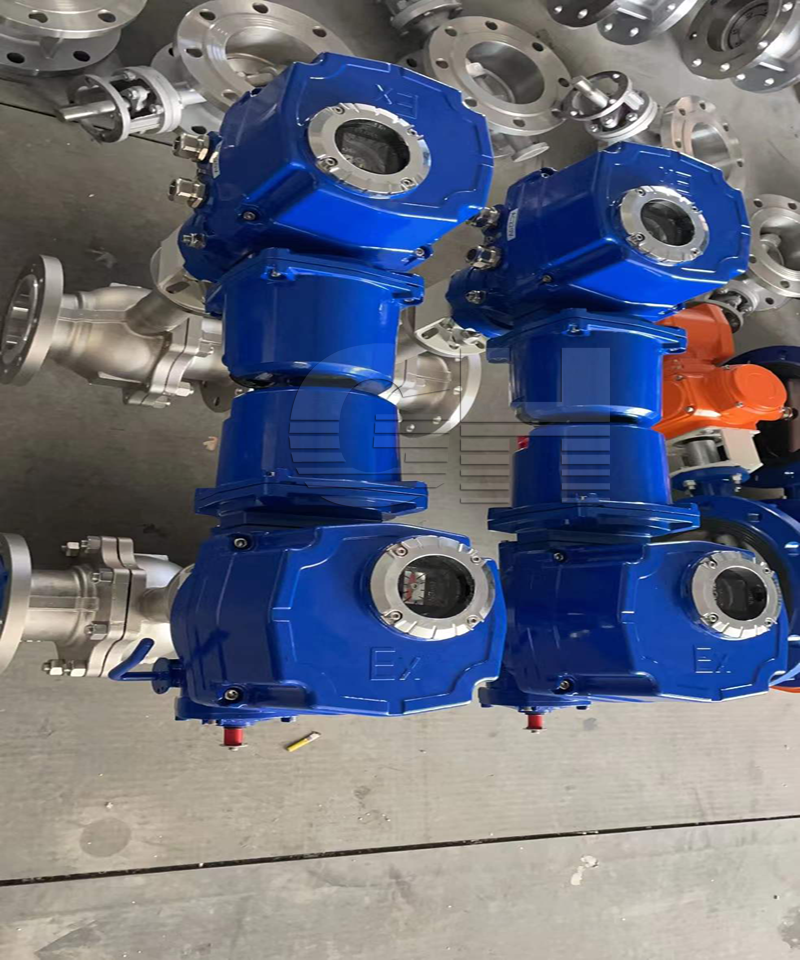

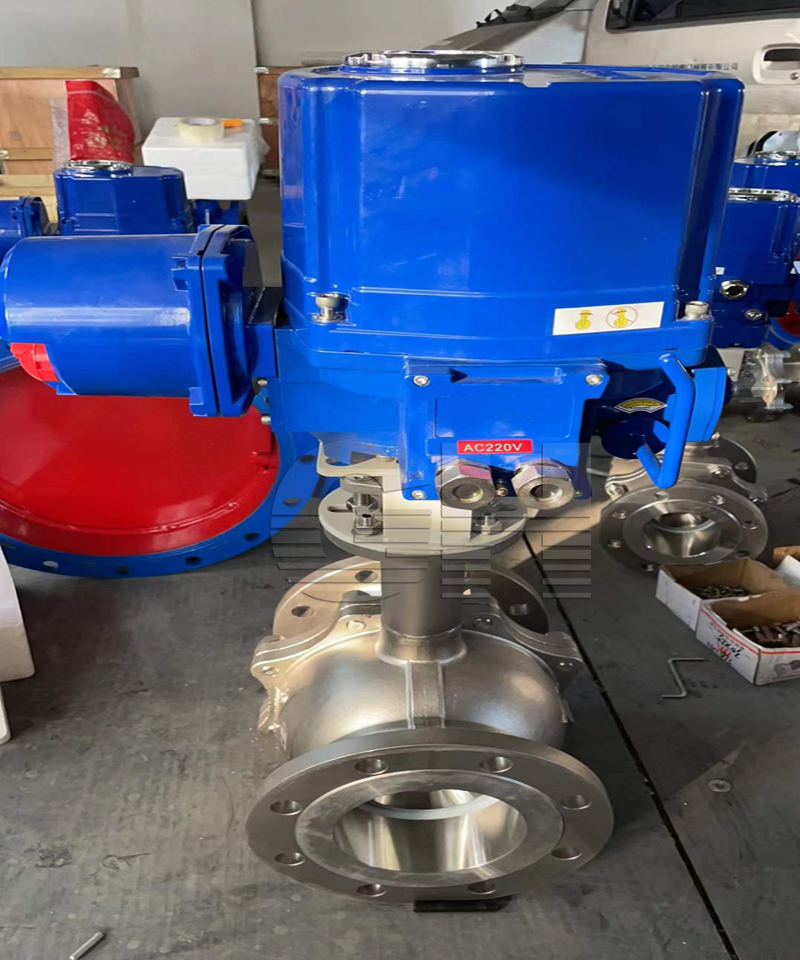

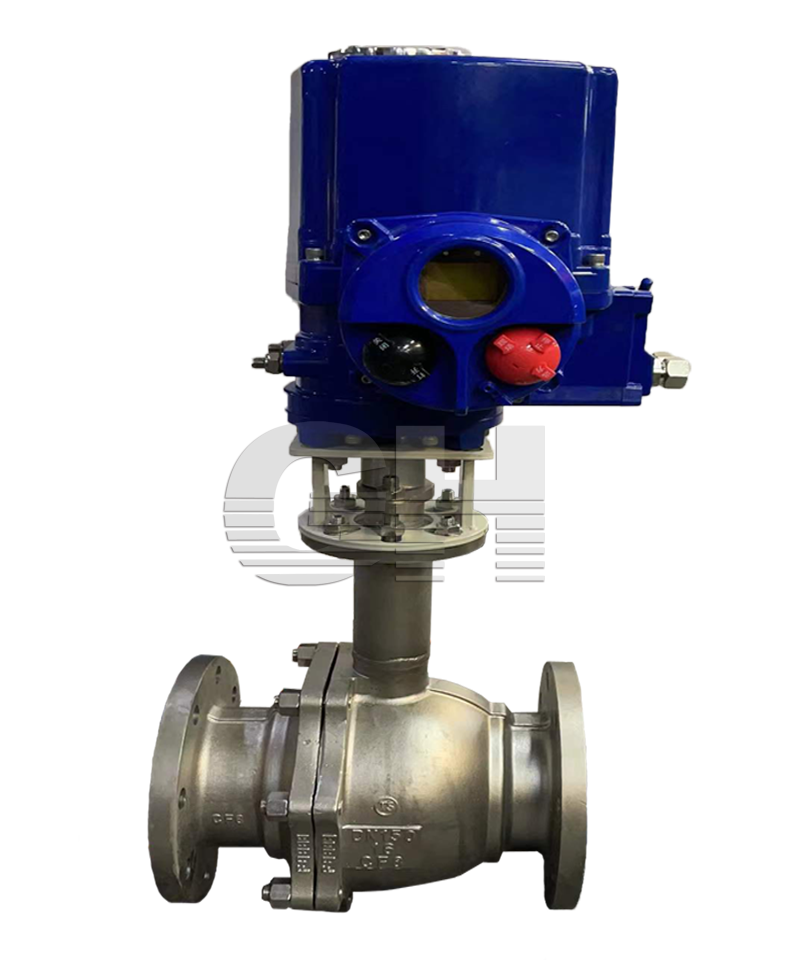

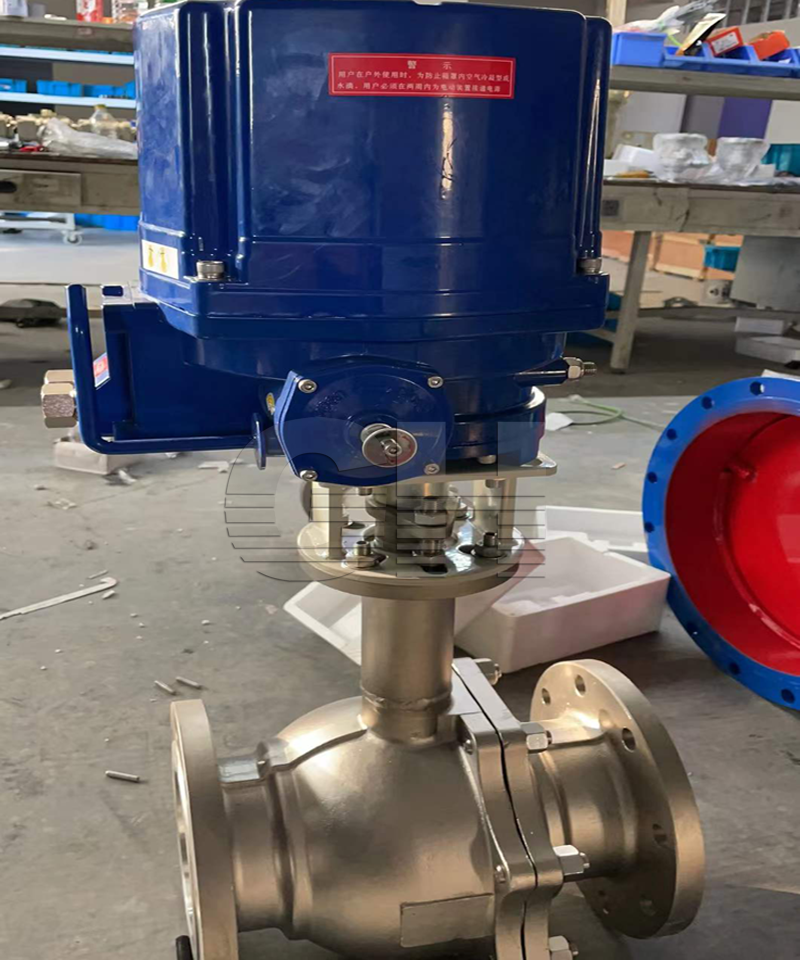

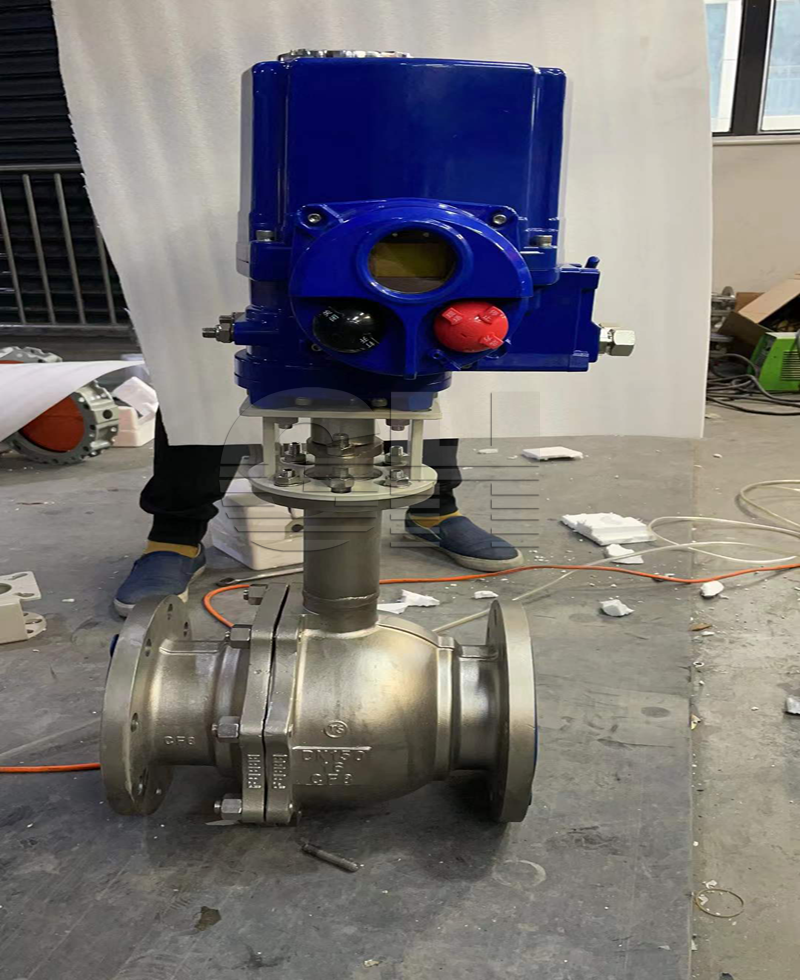

DQ941F防爆电动低温球阀
一、产品简介
DQ941F防爆电动低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。电动低温球阀的材料非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致液化天然气介质泄漏引起爆炸。电动低温球阀经特殊的低温处理，将粗加工的零件置于冷却介质中数小时(2-6小时)，以释放应力，确保材料的低温性能，保证精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品管道输送中。

二、零部件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	等腐蚀性介质	等腐蚀介质	尿素等腐蚀性介质

三、技术参数

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
允许压差(MPa)	≤ 公称压力
动作范围	0～90°
泄露量Q	按GB/T4213-92，小于额定KV0.01%
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
阀体形式	二段式铸造阀体
公称压力	PN1.0、1.6、2.5 MPa
连接形式	法兰式、焊接式
适用温度	-40℃～-196℃
阀盖形式	一体式
压盖型式	压盖压紧式
阀芯形式	O型球体阀芯
流量特性	近似快开型

声明：本文中所有文字、数据、图片均只适用于参考，GHDQ941F-16P智能型电动低温球阀防爆电动低温球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
