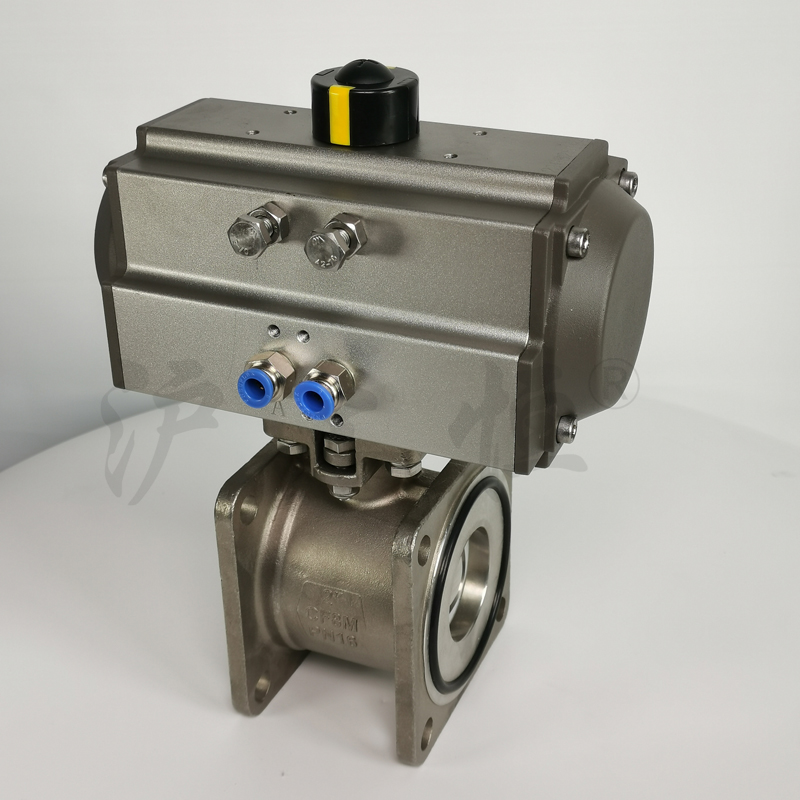

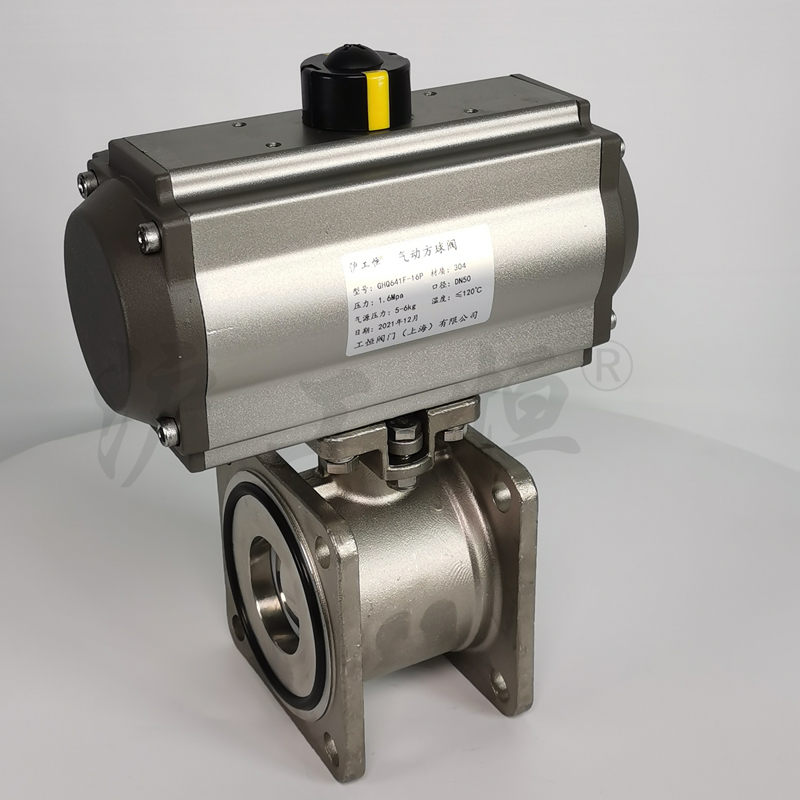

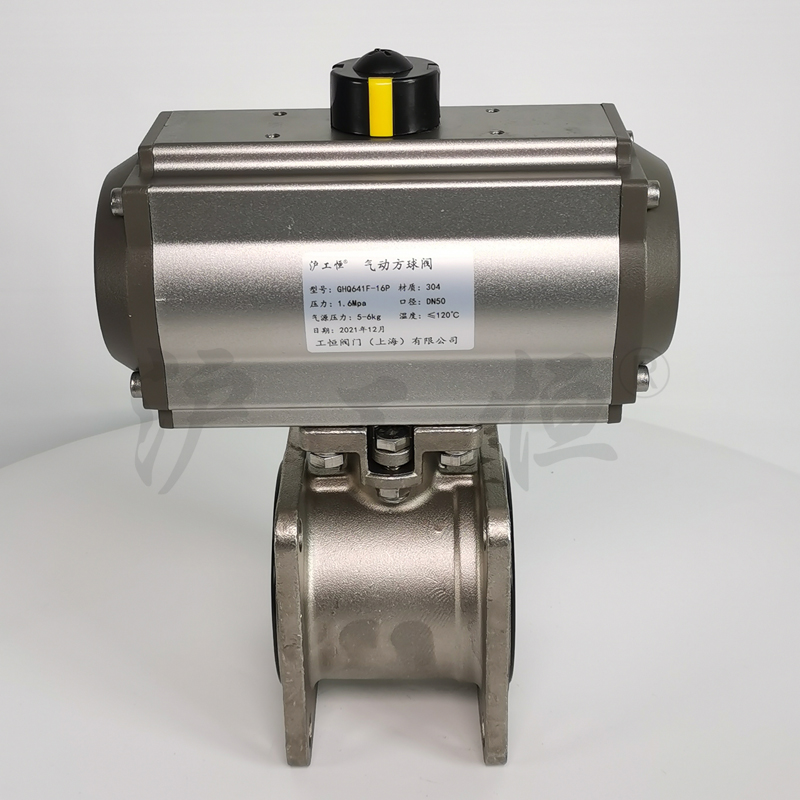

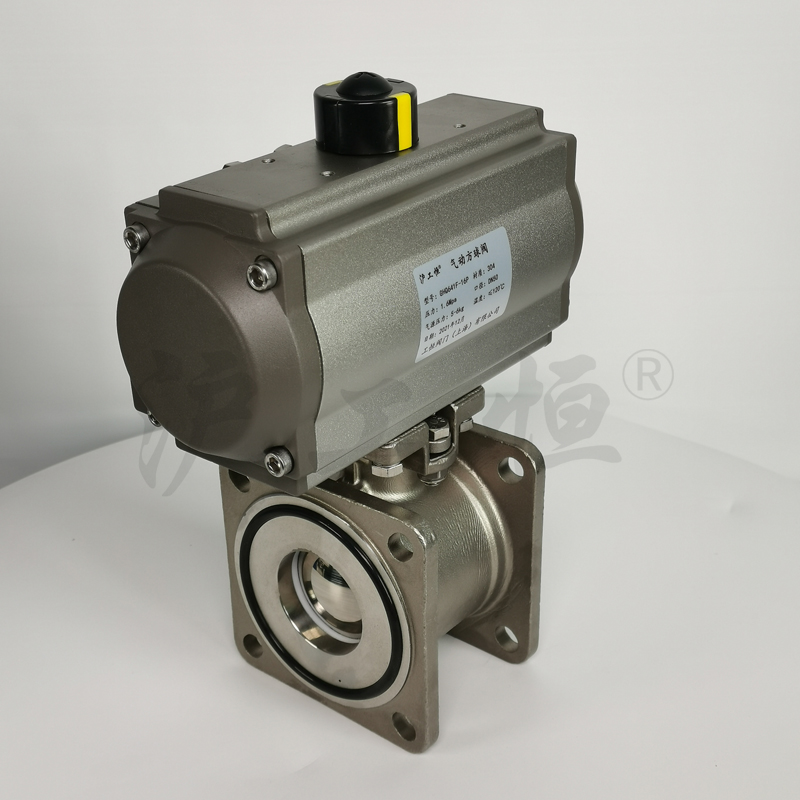

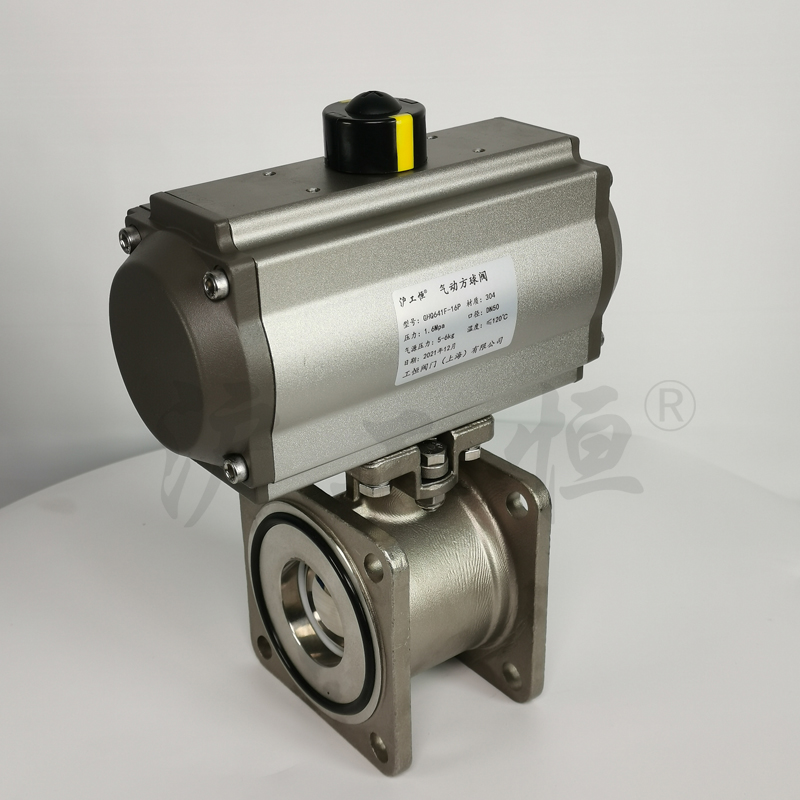

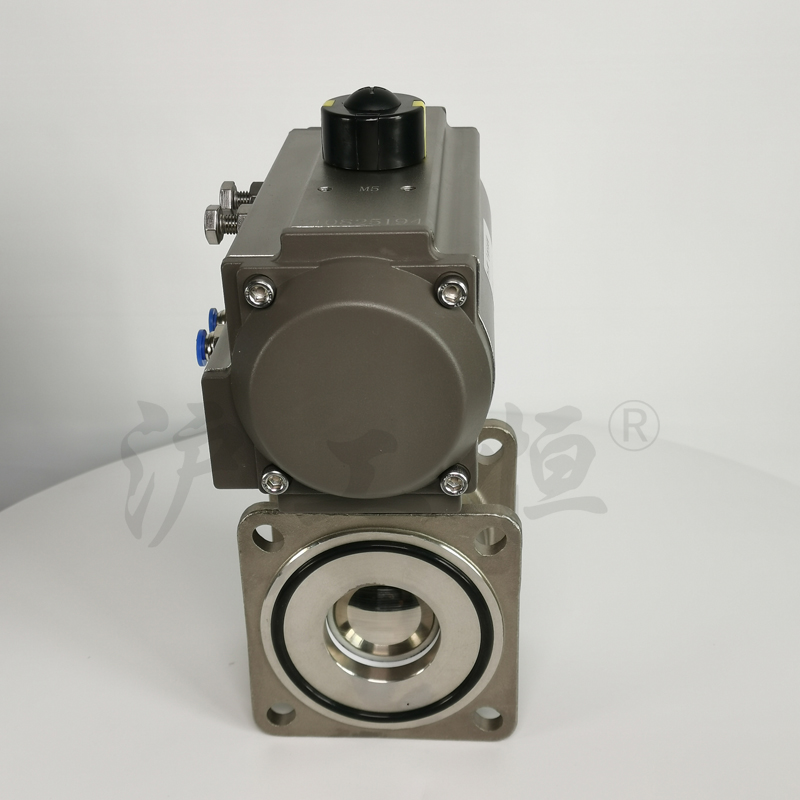

气动法兰球阀

别名：GHGQ641F-150LB气动软密封法兰球阀，气动不锈钢法兰球阀，气动开关球阀


概述

GHGQ641F-150LB气动法兰球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。气动球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。气动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。


产品特点

1、流体阻力小，气动法兰球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。2、气动球阀阀体装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。3、气动球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且密封能力随着介质压力的增高而增大。4、气动球阀阀杆密封可靠，由于阀杆只作回转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。7、 功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。


气动执行器

采用GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。1、齿轮式双活塞，输出力矩大，体积小。2、气缸选用铝金材料，重量轻、外形美观。3、可在顶部、底部安装手动操作机构。4、齿条式连接可调节开启角度、额定流量。5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。6、IS05211标准连接为产品的安装更换提供了方便。7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。


技术参数和性能

外形尺寸

附件选项

根据不同控制和要求可选择下列附件：回讯器：也叫限位开关，远程反馈开关信号(可选防爆)。电磁阀：双作用选二位五通、单作用选二位三通(可选防爆)。三联件：可对气源稳压、过滤、气缸加润滑油。手轮机构：转动手轮机构，可实现手动开、关阀。电气定位器：输入4～20mA信号,实现阀门调节功能。


订货说明

1、气动执行器类型：双作用、单作用2、介质类型、温度、压力3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
