球阀

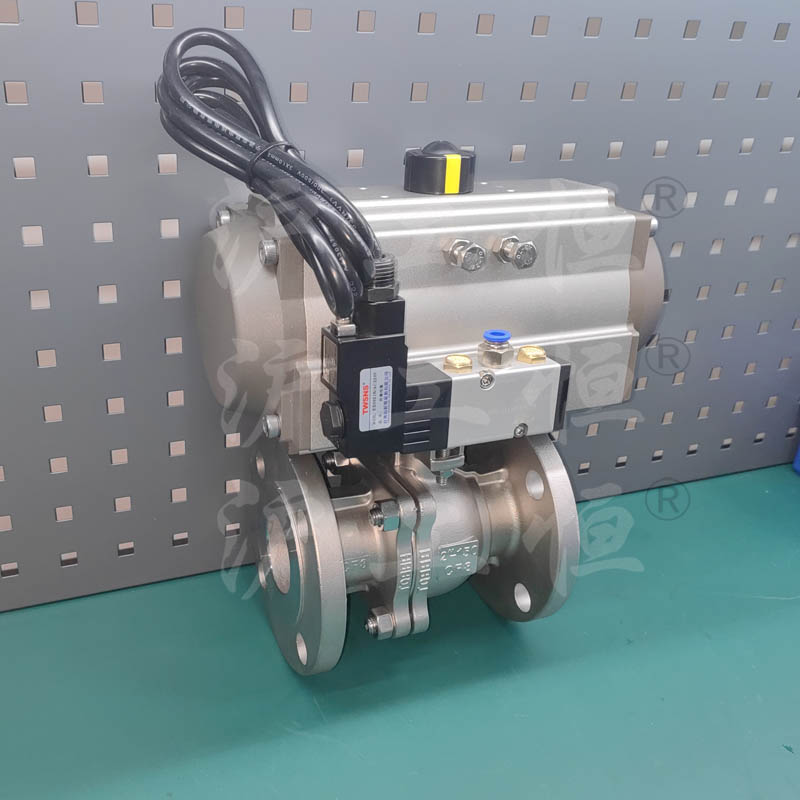

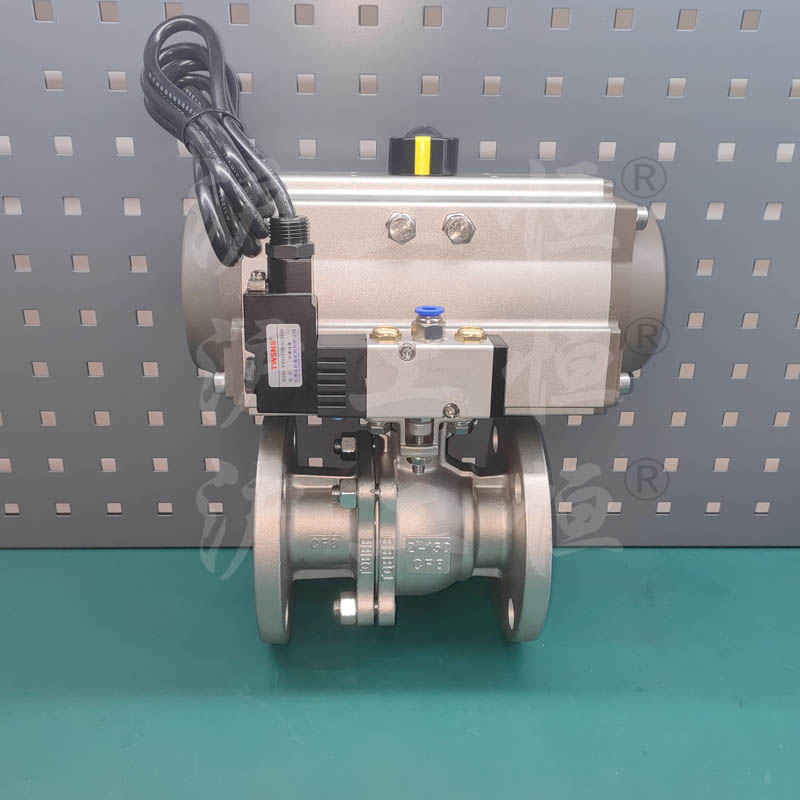

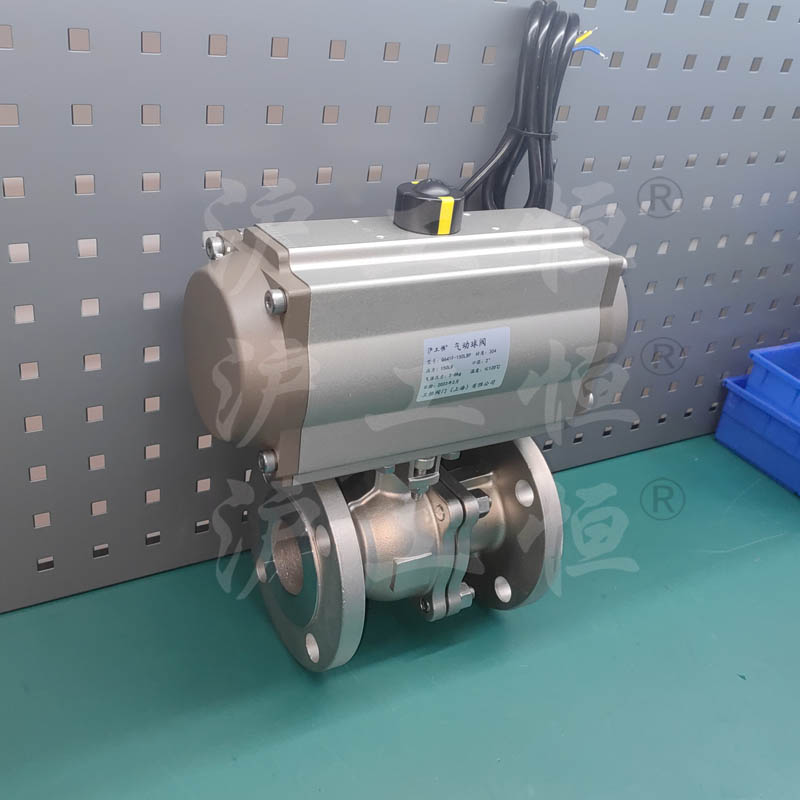

不锈钢美标法兰式气动防爆球阀智能型防爆型单作用双作用寿命长

产品型号：
口径(DN)：(mm)
压力(PN)：Mpa
产品价格：电议

在线咨询

产品详情

品牌

沪工恒

流动方向

单向

驱动方式

气动

压力环境

高压

适用介质

弱酸碱介质

结构形式

浮动球球阀

类型(通道位置)

二通式

工作温度

常温

公称通径

DN15-DN250

规格

15-250

连接形式

法兰

零部件及配件

执行器

数量

300

可售卖地

北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆

用途

截止

材质

不锈钢

一、【气动法兰球阀】产品介绍

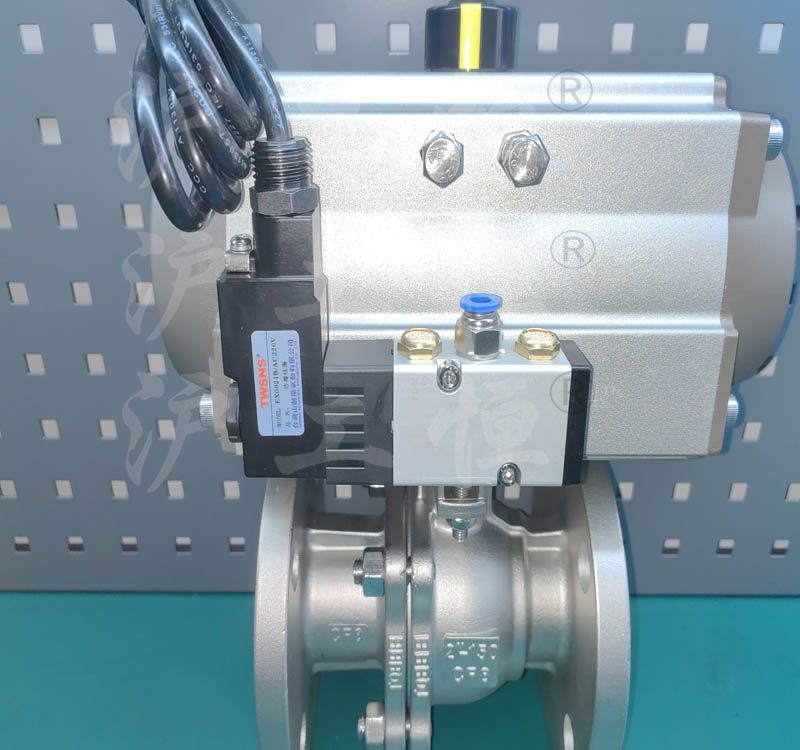

气动球阀是一种(球体)绕垂直于通道轴旋转90°的阀门，其由活塞式双作用或单作用(弹簧复位式)气动执行器和O型阀结构组成，配用附件电磁阀、空气过滤减压器、限位开关(阀位回讯器)或电-气阀门，实现对工艺管路中流体介质的自动调节控制或二位切断控制。

二、【气动法兰球阀】产品特点
1．气动球阀流体阻力小，是所有阀类中流体阻力小的一种，启闭迅速方便，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体 0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元。
2．采用电-气阀门，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小具有的性及可靠性。所有传

动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

三、【气动法兰球阀】技术性能参数

公称通径(DN)		10	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数(KV)			20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
公称压力PN(MPa)		1.6 2.5 4.0 6.4
工作转角		0-90°(±3°可调)
泄漏量(Q)		软密封：O泄漏符合ANSI B16.104 5级硬密封：≤10-4×阀的额定容量
气动执行机构	型号	DA、GT、GTE系列；AW、AWS系列；ZSQ系列
	气源压力	0.3～0.7MPa(净化压缩空气)
作用形式		双作用/单作用(弹簧复位式)
控制型式		切断型/调节型
流量特性		调节型:近似等比；二位切断型：快开性
调节型	输入信号	电信号：0～10mA、4～10mA 气信号：20～100kPa
	基本误差	带≤±2.5%
	回差	带≤±2.5%
切断型	回信电压	AC220V/DC24V
	切断时间	≤1.5S					≤2S				≤3S				≤5S

产品结构

产品名称	气动球阀
作用形式	开关型调节型
连接形式	法兰式对夹式管螺纹式
结构形式	O型浮动球式		O型固定球式
阀座密封形式	软质密封	硬质合金密封	软质密封	硬质合金密封

球阀主要零件材料

公称通径mm		DN15-DN300
材料代号		C(WCB)	P(304)	R(316)
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13、(304)	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀座密封	增强聚四氟乙烯、对位聚苯、硬质合金钢密封
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸碱类腐蚀性介质	醋酸类腐蚀性介质
适用工况	适用温度	聚四氟乙烯≤150℃，对位聚苯≤300℃，金属密封≤450℃

声明：本文中所有文字、数据、图片均只适用于参考，不锈钢美标法兰式气动防爆球阀智能型防爆型单作用双作用寿命长性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
