球阀

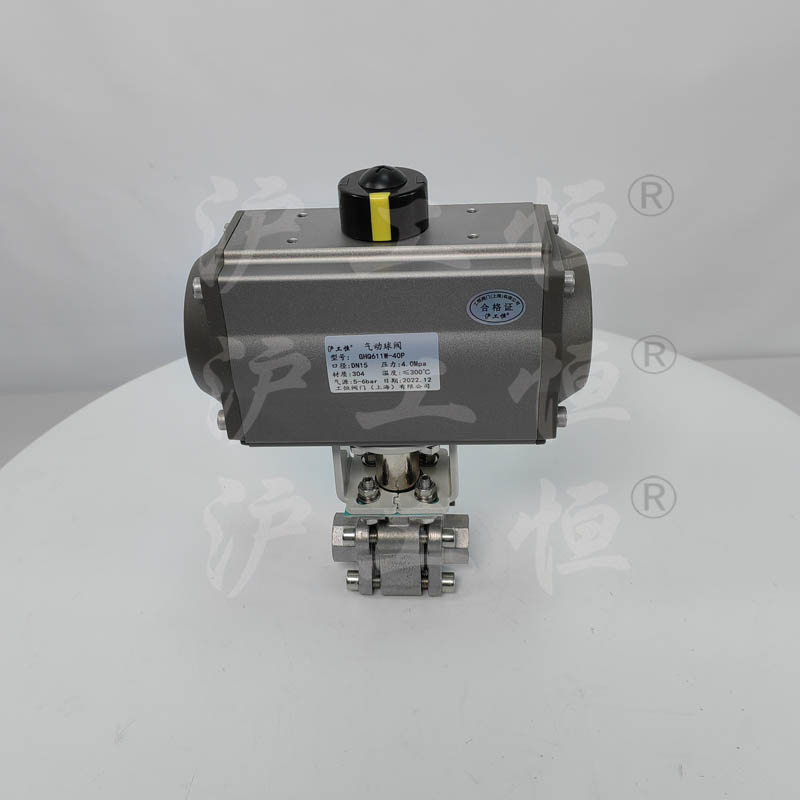

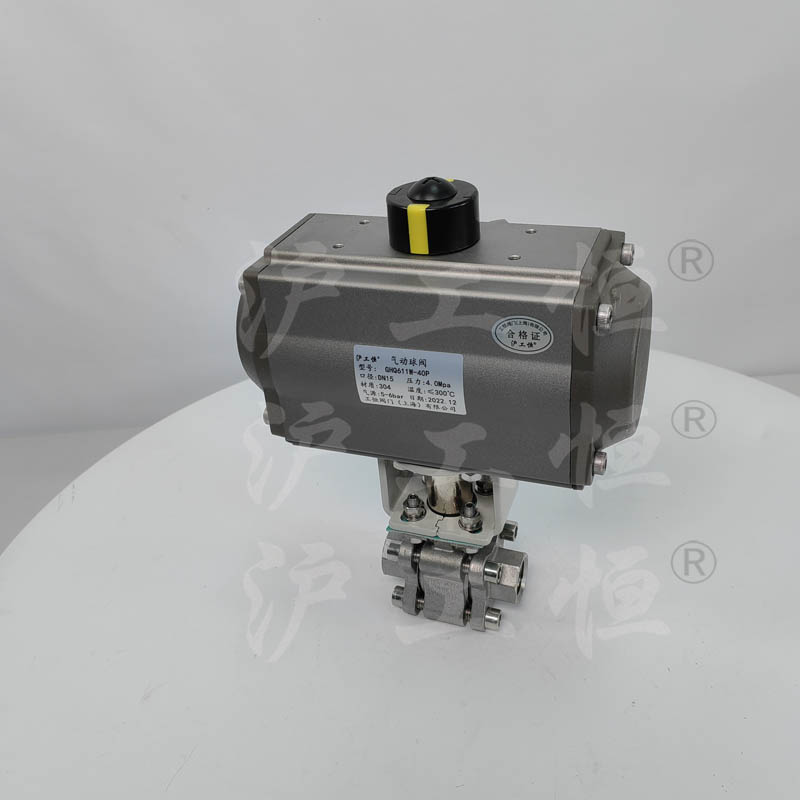

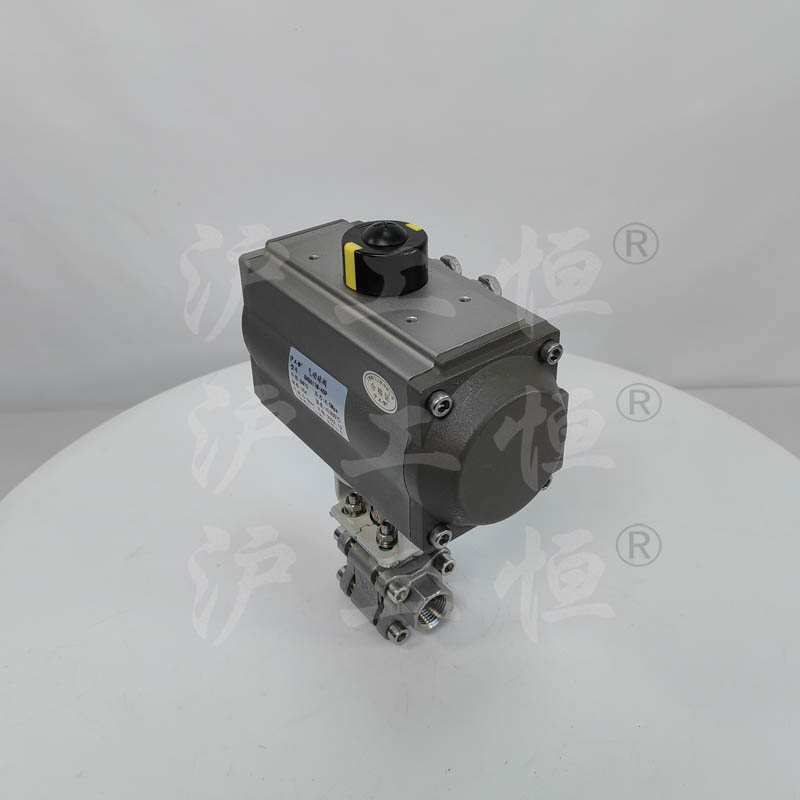

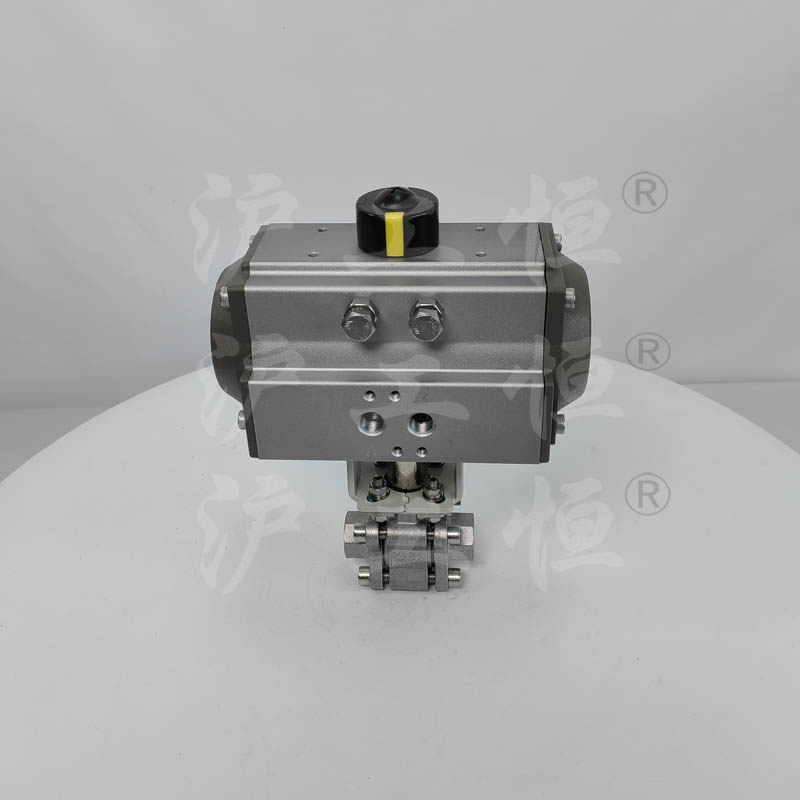

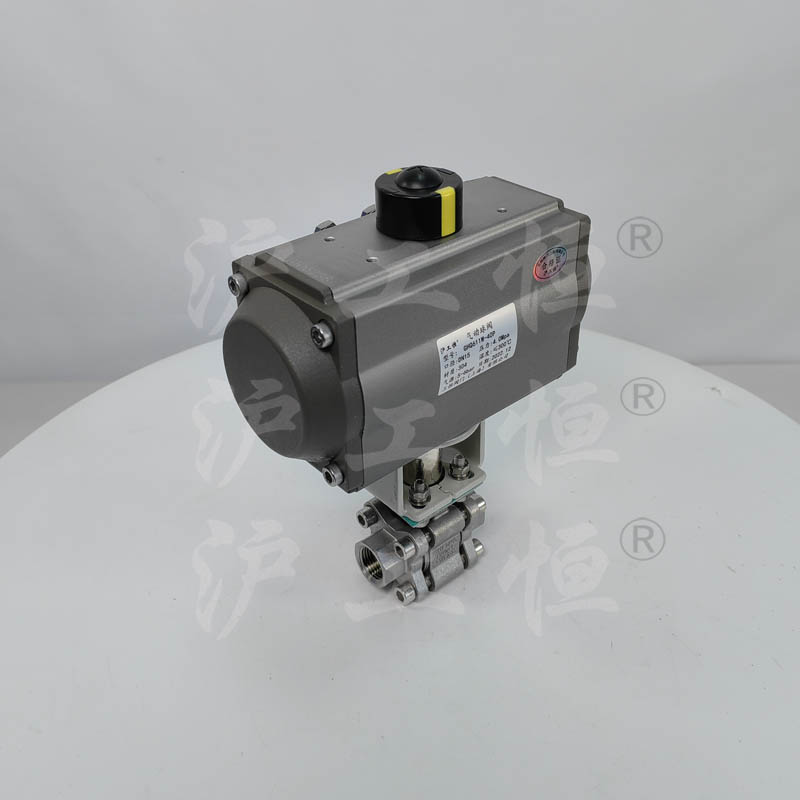

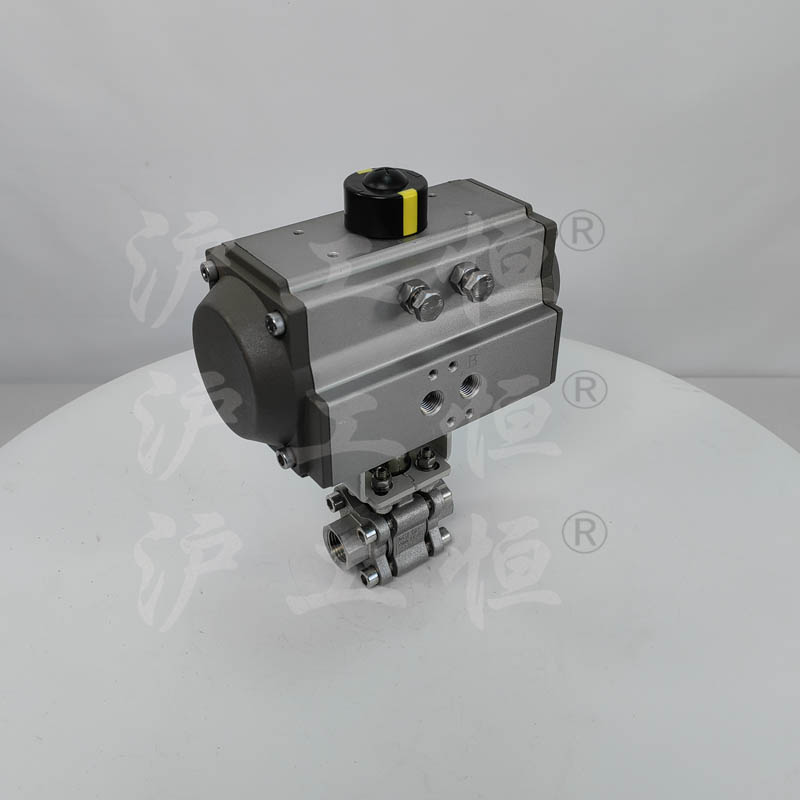

内螺纹气动高温球阀 三片式丝扣快速切断快开防爆阀门
内螺纹气动高温球阀 三片式丝扣快速切断快开防爆阀门
产品型号:
口径(DN):(mm)
压力(PN):Mpa
产品价格: 电议
在线咨询
  • 产品详情

    品牌
    沪工恒
    密封形式
    软密封
    接口形式
    内螺纹
    功能用途
    开关、调节
    是否定制
    适用范围
    建筑、消防、化工、石油、
    公称压力
    16bar
    公称直径
    25cm
    适用介质
    水、石油、蒸汽等
    公称通径
    DN15-200
    结构形式
    浮动式球阀
    驱动方式
    气动
    气缸
    AT型双作用气缸
    可售卖地
    北京;天津;河北;山西;内蒙古;辽宁;吉林;黑龙江;上海;江苏;浙江;安徽;福建;江西;山东;河南;湖北;湖南;广东;广西;海南;重庆;四川;贵州;云南;西藏;陕西;甘肃;青海;宁夏;新疆
    材质
    不锈钢
    类型
    三片式球阀












    三片式不锈钢内螺纹球阀Q611F-25P气动丝扣球阀DN25-100
    Q611F-25P气动丝扣球阀
      一、气动丝扣球阀产品概述
      气动丝扣球阀是由丝扣球阀与气动执行器组成,按结构形式不同可分为整体式(一片式)、两片式及三片式,由于阀门本身体积精小且结构紧凑,所以适用于安装尺寸有限和场合空间相对狭窄的工况中。气动丝扣球阀通过压缩空气作为动力源来操作球阀的开启和关闭,根据工作需要可选用双作用或单作用执行机构,单作用形式具有弹簧复位的功能,可在遇到故障或气源断开时,自动归位到开启或关闭的状态。

      气动丝扣球阀结构
      二、气动丝扣球阀参数表
      公称通径:DN15-DN100
      公称压力:1.6MPa-6.4MPa
      连接形式:内螺纹连接、焊接
      阀芯形式:“O”型球形阀芯
      密封填料:PTFE、柔性石墨
      流量特性:近似快开型
      动作范围:0-90°
      泄漏量:按GB/T4213-92,小于额定KV0.01%(软密封:零泄漏)
      控制方式:开关型,调节型

      三、气动丝扣球阀的特点
      1、可在执行器顶部或底部安装手动操作机构,实现手动开、关阀门。
      2、内螺纹气动球阀具有体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。
      3、密封结构分为金属密封与弹性软密封,可分别使用在不同的工况当中。
      4、气动螺纹球阀采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

    四、气动丝扣球阀技术参数

      公称通径   DN10~DN100mm
      公称压力   PN1.0、1.6、2.5、4.0、6.4MPa
      驱动形式   压缩空气4-7bar(可带手动装置)
      连接方式   丝扣连接
      结构形式   整体式(一片式)、二片式阀体、三片式精铸阀体
      动作范围   0~90°
      使用温度   PTFE:-29℃~178℃、PPL:-29℃~300℃
      适用介质   水、蒸汽、液体、油品、腐蚀性介质等
      控制方式   开关模式、调节型(4~20mA模拟信号)
      作用形式   单作用弹簧复位(常开型、常闭型)、双作用(气开气关)
































    声明:本文中所有文字、数据、图片均只适用于参考,内螺纹气动高温球阀 三片式丝扣快速切断快开防爆阀门性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
