球阀

VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀
VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀
产品型号：VQ370F、VQ370H、VQ370Y
口径(DN)：25~300(mm)
压力(PN)：1.6~4.0Mpa
产品价格： 电议
在线咨询
  • 产品详情
    产品概述

    VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。手动V型球阀其主要特点是：
    （1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
    （1）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
    （3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
    （4）当对夹V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。


    主要性能规范
    VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀主要性能规范
    公称压力 PN(MPa) 试验压力 适用介质 适用温度
    壳体试验 密封试验
    1.6 2.4 1.76 水、油、气及高粘度、含纤维、固体颗粒等介质 -28℃～550℃
    2.4 3.75 2.75
    4.0 6.0 4.4
    应用规范 连接对夹 JB79-59 GB20592-97 AMSI B16.5
    检验和试验 JB/T 9092-99 、API 598

    主要零件材料
    VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀主要零件材料
    零件名称 阀门材质
    阀体、阀盖 WCB CF8
    密封圈 2Cr13+氮化 304+氮化
    球体 2Cr13+硬格 304+硬格
    阀座、阀杆 2Cr13 304
    垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
    双头螺栓 35CrMoA 1Cr18Ni9Ti

    主要外形连接尺寸
    VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀主要外形连接尺寸(mm)

    公称压力

    或压力级

    		 公称通径 尺寸(mm)
    (mm) (in) W W1 d d1 H1 H
    PN1.6MPa 25 - 50 25 64 38 57 200
    40 - 60 25 82 49 63 205
    50 - 75 32 100 60 92 225
    65 - 85 38 120 75 100 235
    80 - 100 45 131 89 108 260
    100 - 115 50 158 113 117 270
    125 - 135 55 180 140 140 320
    150 - 160 65 216 164 177 370
    200 - 200 80 268 205 200 390
    250 - 240 92 326 259 252 420
    300 - - - - 300 270 510
    PN2.5MPa 25 - 50 25 64 38 57 200
    40 - 60 25 82 49 63 205
    50 - 75 32 100 60 92 225
    65 - 85 38 120 75 100 235
    80 - 100 45 131 89 108 260
    100 - 115 50 158 113 117 270
    125 - 135 55 180 140 140 320
    150 - 160 65 216 164 177 370
    200 - 200 80 268 205 200 390
    250 - 240 92 326 259 252 420
    300 - - - - 300 270 510
    CLASS150 25 - 50 25 64 38 57 200
    40 11/2 60 25 82 49 63 205
    50 2 75 32 100 60 92 225
    65 21/2 85 38 120 75 100 235
    80 3 100 45 131 89 108 260
    100 4 115 50 158 113 117 270
    125 5 135 55 180 140 140 320
    150 6 160 65 216 164 177 370
    200 8 200 80 268 205 200 390
    250 10 240 92 326 259 252 420
    300 12 - - - 300 270 510

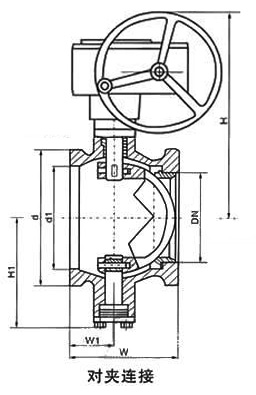

    主要外形尺寸图

    VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀主要外形连接尺寸图


    声明：本文中所有文字、数据、图片均只适用于参考，VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
