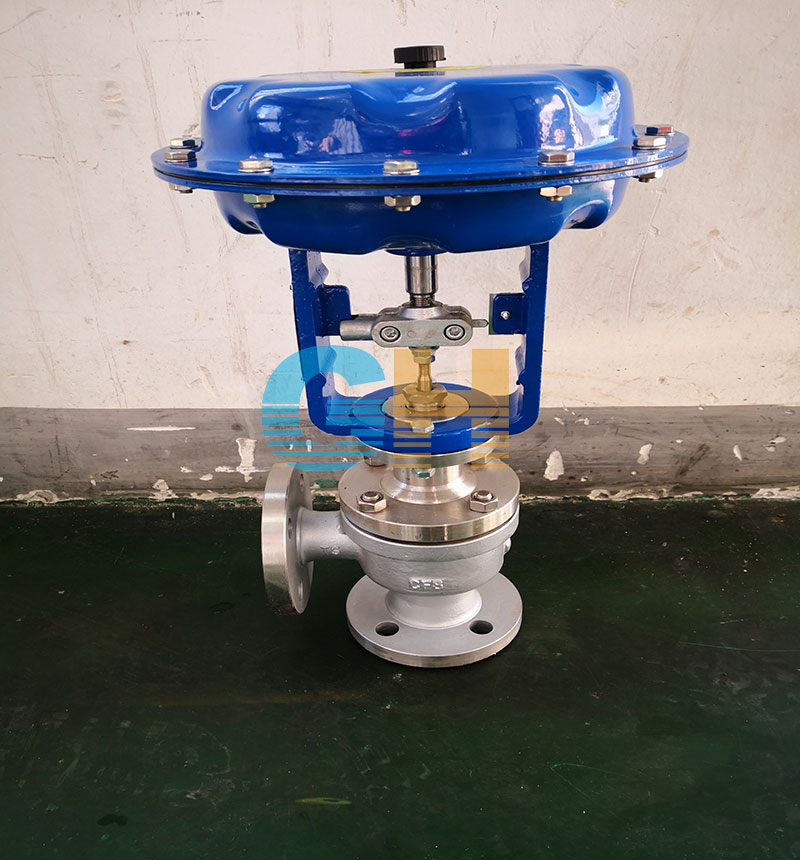

ZJHJ气动角式调节阀气动薄膜角式调节阀

产品型号：ZJHJ
口径(DN)：DN15-DN300(mm)
压力(PN)：0.6Mpa-6.4MpaMpa
产品价格：电议

产品详情

品牌 :	GH/工恒	型号 :	ZJHJ-16P
材质 :	不锈钢304	连接形式 :	法兰
加工定制 :	是	公称通径 :	DN15-500（mm）
适用介质 :	水,蒸汽,油品	压力环境 :	常压
工作温度 :	常温	流动方向 :	换向
驱动方式 :	气动	零部件及配件 :	执行器
形态 :	角式	类型(通道位置) :	三通式
标准 :	国标	密封形式 :	软密封型

产品详情
Product details

一、产品概述：
ZJHJ气动角式调节阀是根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以等百分比特性为优，其调节稳定，调节性能好。专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯接头处，由于角式调节阀角式阀体无死角，便于吹扫，维护简单而广泛应用。可使用单座或者平衡式套筒阀瓣上，一些高压差场合也可以适用多级调节。可选择多弹簧气动薄膜机构或电动执行机构等。

二、产品特点：
1、阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小。
2、广泛应用于精确控制气体、液体等介质的工艺参数如压力、流量温度、液位保持在给定值。
3、特别适用于允许泄漏量小，阀前后压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节。
4、具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压力损失小、阀容量大、流量特性精确、拆装方便等优点。

三、性能参数：

公称通径(mm)	20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可调范围	30：1
公称压力	标准产品1.6、4.0、6.4MPa；特殊订货10、22、32MPa
阀芯形式	单座柱塞型阀芯
流量特性	直线、等百分比
工作温度	普通型-40～230℃；散热片型230～450℃，特殊订货450～600℃
法兰标准	符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等订货生产

四、连接尺寸：

公称通径DN（mm）	L（mm）	H1（ mm）	H（mm）		ØA
公称通径DN（mm）	1.6（MPa）	H1（ mm）	常温	中温	ØA
20	100	100	349	444	285
25	115	115	350	445	285
32	130	130	358	458	285
40	130	130	378	478	285
50	150	150	393	493	285
65	170	170	494	594	360
80	190	190	503	628	360
100	215	215	521	646	360
125	250	250	634	759	360
150	275	275	696	846	470
200	325	325	715	915	470
